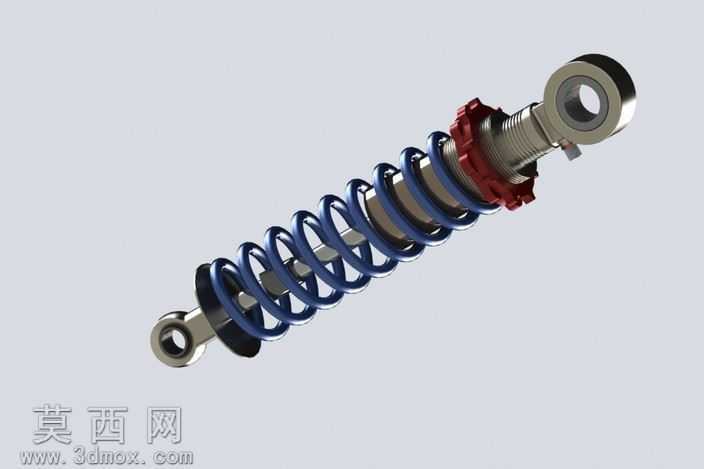

车辆悬架用螺旋弹簧阻尼减震器结构模型

本模型为车辆悬架系统配套的螺旋弹簧式阻尼减震器三维建模作品，整体采用SolidWorks完成参数化建模，各部件尺寸严格参照实装减震器的通用设计规范设定，装配关系完全还原实物的运动逻辑。建模过程中首先完成两端连接吊耳的结构绘制，两端吊耳均采用带通孔的环眼结构，孔位同轴度严格对齐，用于适配车辆悬架与车架的铰接安装需求，吊耳与活塞杆、缸筒的连接部位做了圆角过渡处理，避免应力集中的结构缺陷。中部核心的螺旋弹簧采用螺旋扫描特征完成建模，弹簧节距、线径、中径参数匹配常规乘用车辆的承载需求，弹簧两端做了并圈磨平处理，贴合两端的弹簧座定位结构，弹簧表面赋予深蓝色金属漆材质，还原量产减震器弹簧的喷塑外观质感。阻尼缸筒部分采用多层套筒结构建模，外层为金属缸体，赋予哑光银灰色金属材质，表面做了细微的粗糙度纹理处理，模拟钢制缸筒的机加工表面效果；缸筒上端设置红色的调节锁止环，采用多边形防滑齿结构，用于调整弹簧预紧力，锁止环赋予红色硬质工程塑料材质，齿形细节清晰，还原实物的调节操作结构。活塞杆部分做了镀铬亮面金属材质处理，表面光滑无瑕疵，还原镀铬活塞杆的高光金属质感，活塞杆与缸筒之间的密封件采用黑色橡胶材质，密封圈的唇边结构完整建模，还原密封结构的装配形态。整体装配完成后添加了同轴度、配合间隙的装配约束，可实现减震器的轴向压缩运动仿真，渲染阶段采用工作室柔和打光，突出金属部件的材质层次与结构细节，各部件的分模线、装配接缝都做了精细化处理，无破面、错面等建模缺陷，完整呈现了阻尼减震器的内部构造与外部装配关系，可用于悬架系统结构教学、产品设计参考、运动仿真分析等场景。
