GNP-7红色玻璃封装数码管精细三维模型

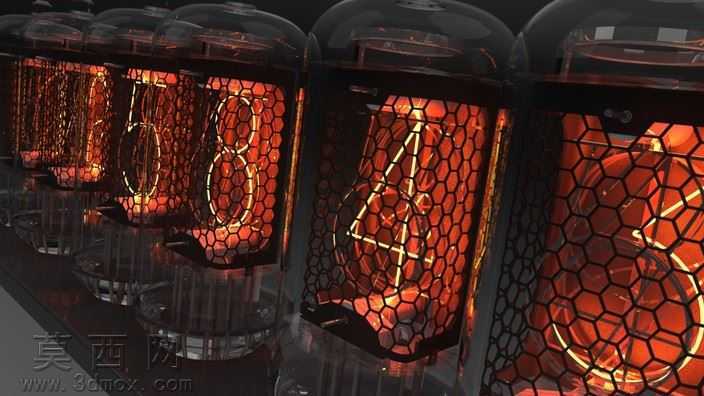

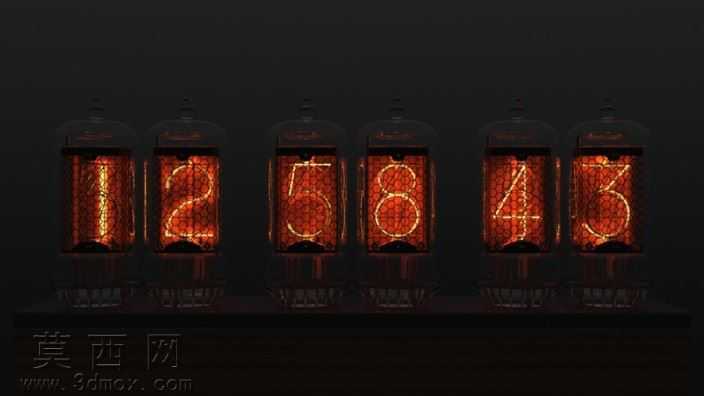

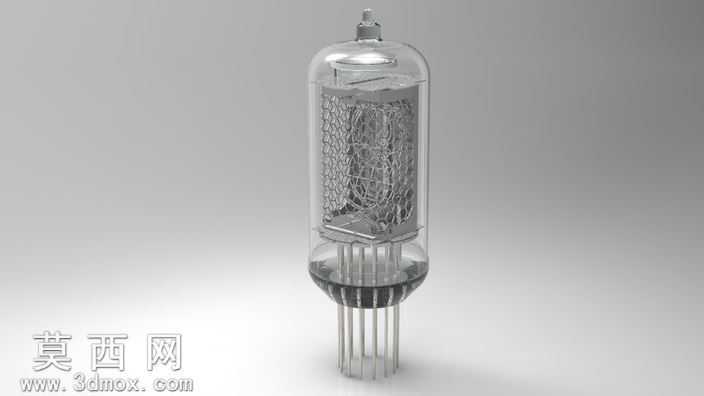

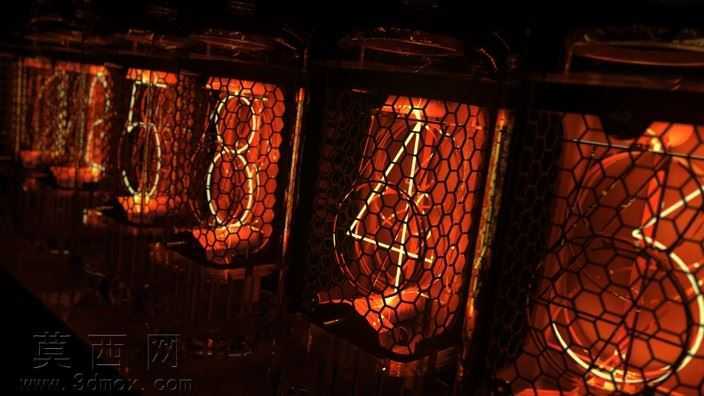

本模型为GNP-7型数码管的高精度三维建模成果，建模过程以还原实物真实结构与外观质感为核心目标，采用SolidWorks完成全参数化结构搭建，兼顾外观还原度与内部结构的完整性。建模初期先梳理数码管的整体结构逻辑，将其拆分为外部红色玻璃封装壳体、顶部排气封接结构、底部金属引脚组、内部数字电极组件四大核心模块，各模块独立建模后完成精准装配，确保各部件的相对位置、尺寸比例完全匹配实物参数。外部玻璃壳体建模时，先绘制半剖面轮廓草图，通过旋转凸台命令生成主体曲面，针对壳体底部的收腰过渡、顶部的凸起封接结构，通过多段样条曲线精准勾勒轮廓曲率，还原玻璃外壳的圆润弧面过渡，避免生硬折角破坏真实感；玻璃材质渲染阶段，为半透明红色玻璃材质添加轻微的折射与反射参数，调整粗糙度数值模拟老式玻璃外壳的细微磨砂质感，同时在壳体边缘添加薄边高光效果，还原玻璃材质的通透感与厚度感，避免出现塑料质感的失真问题。底部金属引脚组采用线性阵列方式完成建模，先绘制单根引脚的矩形截面草图，通过拉伸命令生成引脚主体，针对引脚与玻璃壳体衔接的封接部位，添加微小的圆角过渡与金属封接边结构，金属材质调整为哑光镀镍质感，添加细微的划痕纹理贴图，模拟真实引脚长期存放产生的轻微氧化与使用痕迹，提升模型的写实度。内部数字电极组件是本模型的建模重点，严格按照GNP-7数码管的0-9数字电极排布结构，逐个绘制每个数字的金属电极轮廓，通过薄壁拉伸生成电极片，为每个电极片添加独立的支撑引线连接至对应底部引脚，还原数码管内部的布线逻辑，电极金属材质调整为暗金属灰色，添加微弱的自发光参数，模拟辉光管点亮时电极的微弱光晕效果，同时在玻璃壳体内部添加轻微的体积雾效果，还原红色辉光在玻璃腔内的漫反射质感。整体装配完成后，对所有部件进行干涉检查，确保各零件之间无穿模、错位问题，渲染阶段采用三点布光方案，主光源从侧上方打亮玻璃壳体的弧面高光，辅助光源补亮底部引脚的暗部细节，背光源勾勒玻璃壳体的轮廓光，最终呈现的模型既完整还原了老式数码管的复古外观质感，又完整保留了内部全部结构细节，可用于电子元件展示、复古电子设备场景搭建、工业设计教学演示等多种场景。
