FD60型60分钟耐火木质防火门结构设计

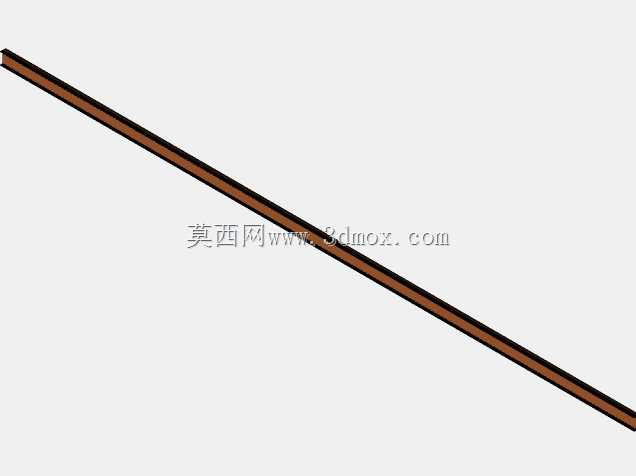

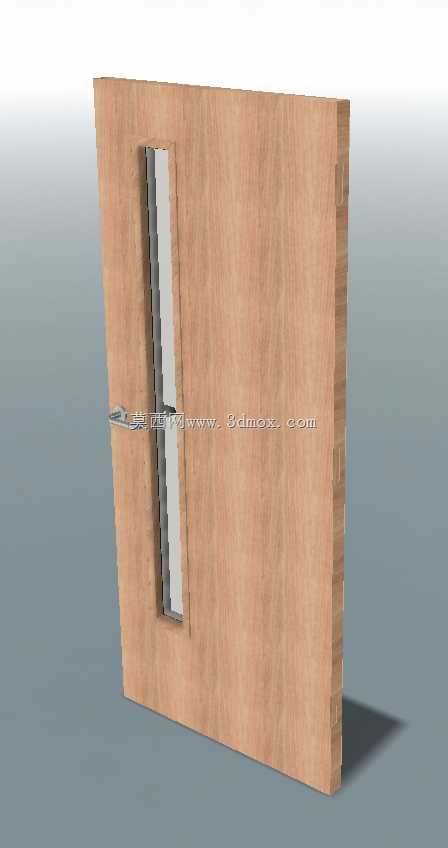

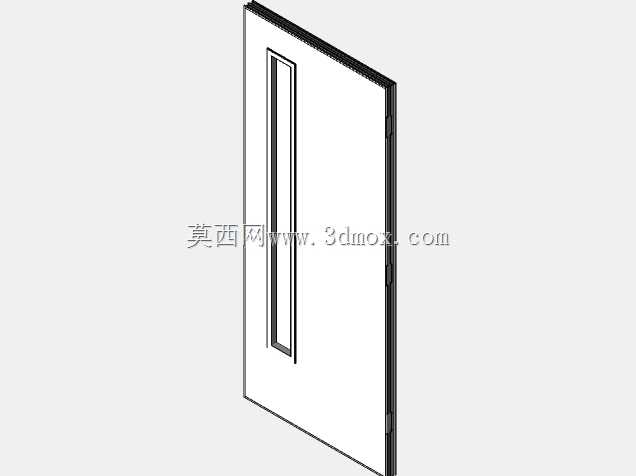

这款防火门主要面向民用建筑、商业综合体、工业厂房的消防分区隔断场景，作为建筑被动防火体系的核心组成部件，其核心作用是在火灾发生时，在规定的60分钟耐火时限内阻隔火焰蔓延与高温烟气穿透，为人员疏散、消防救援争取安全时间窗口，同时兼顾日常通行的常规使用需求。从结构设计逻辑来看，门体采用多层复合夹芯结构，外层为木纹质感的装饰面板，中间填充耐火隔热芯材，侧边做了阶梯式止口结构，闭合时可与门框形成多道密封配合，减少高温烟气的渗透路径，避免常规平门缝隙直通透火的隐患。门体上设置的长条型V3视觉面板，并非普通玻璃视窗，其采用耐火透明复合材质，既可以在日常使用时观察门另一侧的人员通行情况，避免开门碰撞，又能在火灾高温环境下保持一定时间的完整性，不会提前炸裂失效。从安装边界尺寸来看，该门体的外形尺寸为1981mm×838mm×54mm，属于常规单扇防火门的尺寸区间，适配常规900mm宽度的门洞预留尺寸，安装时需要匹配对应耐火等级的防火门框，门框与墙体之间的缝隙需采用防火封堵材料填实，门体与门框的配合间隙需控制在规范允许的范围内，合页、锁具等配套五金件也需采用同耐火等级的防火配件，避免五金件提前熔融失效导致门体脱落。在实际工程选型中，这类防火门通常用于疏散楼梯间入口、消防电梯前室、设备机房门、防火分区连通口等位置，设计时需要注意门的开启方向必须朝向疏散方向，避免影响人员疏散通行。门体的侧边做了多层叠压的封边处理，既可以提升门体的整体结构强度，减少长期使用过程中的变形翘曲，又能阻断芯材与外界的直接接触，避免芯材受潮影响耐火性能。从建模细节来看，模型还原了门体的表面纹理、视窗的嵌装结构、侧边的封边层次，能够直观呈现门体的装配关系，在做建筑消防配套设计、门体生产工艺拆解时，可以直接参考该模型的结构分层逻辑，核对各部分的尺寸配合关系，避免设计阶段出现尺寸错配、结构遗漏的问题。日常使用状态下，这类防火门需要保持常闭状态或者配套联动释放装置，确保火灾时能自动闭合，起到隔烟阻火的作用，门体的厚度设计兼顾了耐火性能与安装空间需求，不会因为过厚占用过多的门洞安装空间，适配多数常规建筑的墙体厚度安装要求。
