壁挂式淋浴灌洗卫浴五金结构设计

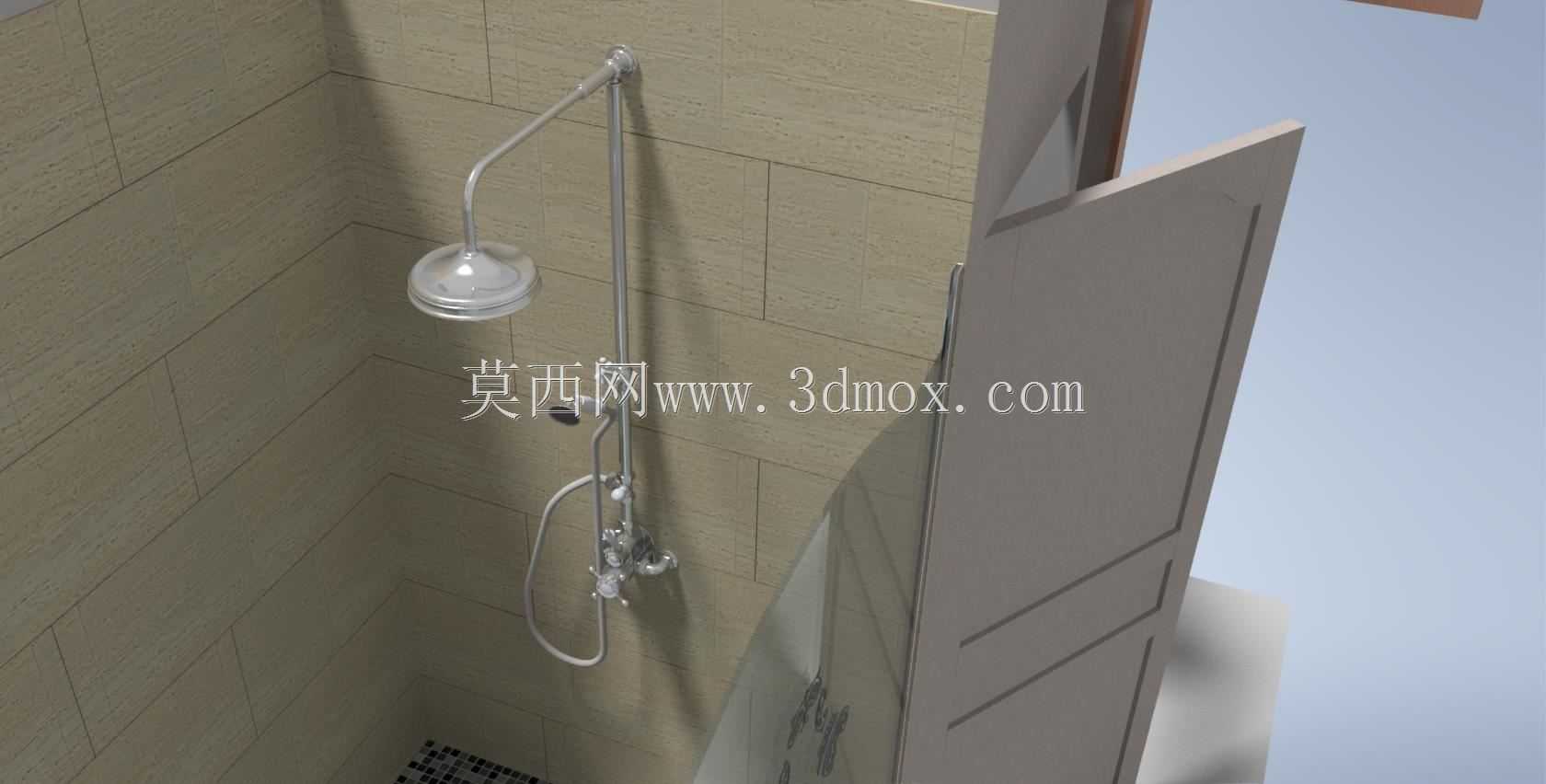

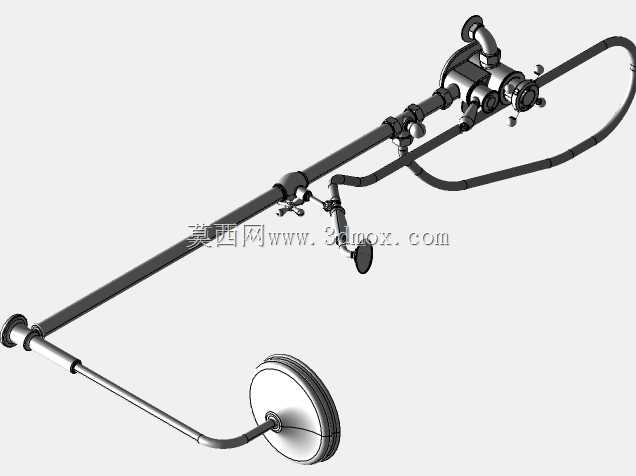

这套壁挂式淋浴灌洗装置，主要适配家庭卫生间、酒店客房卫浴区、公共洗浴隔间等场景的淋浴清洁需求，核心功能是为使用者提供顶喷淋浴、手持灌洗的双模式出水方案，同时兼顾卫浴空间的整洁排布与安装适配性。从结构设计逻辑来看，整套装置采用明装壁挂的固定形式，主立杆沿墙面垂直布设，顶部通过万向调节座连接圆形顶喷花洒，可根据使用者身高与站位调整顶喷的倾斜角度，覆盖常规淋浴站位的出水范围；立杆中部集成混水控制阀与出水切换结构，冷热水进水接口预设在阀体下部，适配常规家装冷热水管的标准间距，无需额外改造墙面管路即可完成对接，阀体侧面预留手持花洒的接驳位，配套的金属软管可灵活拉伸，满足局部清洁、灌洗的使用需求。设计阶段充分考虑了卫浴场景的使用边界，立杆总长度适配常规住宅卫生间2.2-2.4米的吊顶下沿高度，顶喷伸出墙面的距离控制在35-40厘米区间，避免出水过近导致淋浴时肢体触碰墙面，同时不会过度挤占淋浴区的横向活动空间，适配0.8-1.2米宽度的常规淋浴隔断尺寸。阀体的操作把手采用大尺寸防滑结构，表面做哑光镀铬处理，既适配潮湿环境下的防腐蚀需求，也能在沾附水渍、沐浴泡沫时保证操作摩擦力，避免打滑误操作。手持花洒的卡座设置在立杆中部偏下位置，高度适配成年人站立时的手部取放高度，卡座带有角度调节结构，可将手持花洒固定在不同倾斜角度，满足坐姿冲洗、儿童淋浴等特殊使用场景。整套装置的管路连接全部采用标准密封螺纹接口，安装时无需定制非标转接件，固定支座采用膨胀螺栓与墙面连接，可适配瓷砖、水泥墙面等不同卫浴墙面材质，固定点位的受力经过校核，长期使用不会出现松动下垂的问题。出水结构的内部流道做了平滑过渡设计，减少水流阻力，保证顶喷出水的均匀度，避免局部水柱压力过大造成使用不适，混水阀的冷热水调节行程做了阻尼优化，可精准控制出水温度，避免调温时出现水温骤变的情况。从建模细节来看，所有外露部件的边角都做了圆角过渡处理，没有尖锐棱角，避免使用过程中磕碰受伤，金属部件的表面处理层厚度符合卫浴五金的防腐要求，可长期耐受卫浴空间的潮湿环境与沐浴用品的弱酸弱碱腐蚀，整套结构的装配间隙控制在0.5毫米以内，保证外观整洁度的同时，避免长期使用后出现部件晃动、异响的问题。
