嵌入式84毫米弹簧卡扣式筒灯结构设计

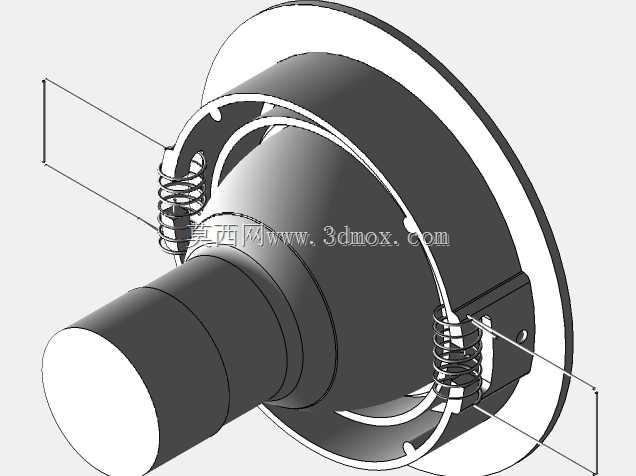

这款嵌入式筒灯的结构设计完全围绕吊顶暗装场景的实际施工与使用需求展开，核心采用两侧对称的扭转弹簧卡扣作为安装固定结构，适配常规家装、公装场景下的石膏板、矿棉板等吊顶板材安装，无需额外打螺丝固定，安装时仅需将两侧弹簧向上掰起对准吊顶开好的安装孔推入，弹簧即可依靠自身回弹力牢牢卡在吊顶背面，大幅降低现场施工的操作难度，也能避免明装固定件破坏吊顶表面的整体美观度。从结构尺寸来看，该款筒灯的开孔适配直径为84毫米，设计阶段就充分考虑了市面常规吊顶开孔的通用尺寸公差，灯体嵌入吊顶后的外露面为窄边圆环设计，能最大程度弱化灯具本身的视觉存在感，契合无主灯设计的空间视觉需求，灯体尾部的圆柱形腔体预留了充足的驱动电源安装空间，同时也给接线端子留出了足够的操作余量，避免安装时出现线材挤压、接线空间不足的问题。设计过程中针对弹簧卡扣的行程做了反复校核，确保弹簧的压缩行程能够适配5到20毫米厚度范围内的吊顶板材，不会出现板材过薄时卡扣卡不紧、灯具下坠，或是板材过厚时弹簧无法完全张开、安装不到位的问题，同时弹簧的弹力参数也经过匹配，既保证安装后灯具与吊顶表面贴合紧密无松动缝隙，也不会因为弹力过大导致安装时掰动弹簧需要过大的力，增加施工人员的操作难度。灯体的整体结构采用分层设计，前端面环与后端散热腔体通过卡扣结构连接，无需额外螺丝固定，方便后期维护时拆卸更换光源或者驱动部件，两侧弹簧的安装位采用一体式卡位设计，弹簧与灯体的连接点做了加强处理，避免多次拆装弹簧后出现连接位断裂、弹簧脱落的问题。在实际应用场景中，这款筒灯可适配家居客厅、卧室的辅助照明，也可用于办公室、商场走廊等公共区域的基础照明，结构设计上充分考虑了不同场景下的安装通用性，没有特殊的定制化安装结构，普通电工按照常规嵌入式灯具的安装流程即可完成施工，不需要额外的专用安装工具。
