嵌入式圆形插座盒机箱结构设计

　　该结构面向墙面、设备面板或圆形安装位内的暗装式接线与插座布置场景，常见于通讯终端箱、工业控制台面、检修工位以及需要将接口隐藏在面板内部的设备外壳中。整体外形采用近似圆形的浅腔壳体，外部轮廓与开孔边界保持一致，安装后正面可与面板贴合，减少突出体积；腔体内部预留出插座模块、接线端子和小型通讯转接件的容纳空间，使零散电气元件能够集中固定在同一封闭区域内。

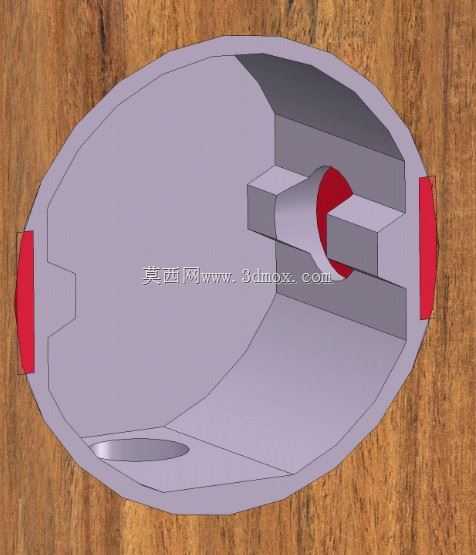

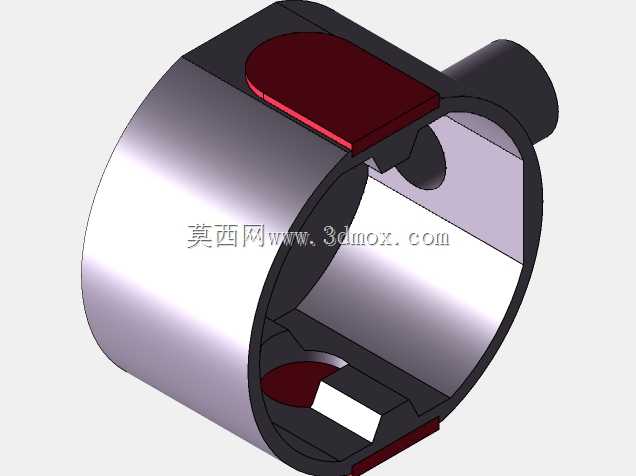

　　从实际使用角度看，这类嵌入式机箱并不承担大型机架的承载任务，重点在于限定安装边界、保护内部接线，并为面板上的插座或接口提供稳定支撑。壳体侧壁按照圆形轮廓连续过渡，局部设置平直切面和台阶结构，便于在开孔内定位，也能避免装配时发生旋转错位。腔体后部的凸起柱位与两侧块状支撑形成中部安装区，可用于固定插座芯体、绝缘衬套或转接模块；红色区域对应接口露出与侧向限位位置，建模时需要重点核对其与面板开孔、插件插拔方向之间的关系。

　　设计思路上，壳体先由外轮廓确定嵌入深度，再根据内部元件包络尺寸反推壁厚和支撑位置。底部保留较平整的承托面，适合放置接线排或小型模块；侧壁与底板之间采用连续过渡，既增强薄板腔体的刚性，也减少应力集中。中部横向支撑并非单纯装饰结构，它将圆形内腔划分出元件固定区和走线区，使插头插入时的外力能够传递到壳体骨架，而不是直接作用在薄弱的底板上。腔底一侧的浅槽可作为走线、排水或定位辅助结构，具体用途随装配工艺确定。

　　安装边界方面，圆形外缘决定面板开孔尺寸，轴向深度决定暗装空间，后侧凸起需要与墙体或设备内部预留量匹配；侧向红色限位面则用于控制壳体周向位置，保证插座方向符合操作习惯。结构建模时应同步检查插件插拔行程、手指操作空间、线缆弯曲半径以及固定件与壳壁的干涉关系。对于批量生产，该形态可按钣金折弯焊接、压铸或注塑方式进一步细化壁厚、圆角和安装孔位；当前三维结构清晰表达了内腔、支撑、接口避让和嵌入轮廓之间的配合逻辑，可作为通讯接口暗装盒、设备面板插座盒及小型终端防护腔体的设计基础。
