DN110规格HDPE管道法兰连接接头

　　市政给排水、化工流体输送以及农田灌溉管网中，聚乙烯管路与钢制法兰端设备对接时，往往需要一个过渡转换构件，这款适配DN110管径的HDPE法兰接头正是为该类工况开发的配套管件。现场施工时，HDPE直管段可通过热熔对接方式与接头的圆柱承插端完成焊接，焊缝强度与管材本体保持一致，不会出现传统丝扣连接长期受振动后松脱渗漏的问题；另一端的翻边法兰盘则可与配套钢制松套法兰对齐，穿入螺栓压紧密封面，就能把塑料管路快速接驳到水泵进出口、阀门法兰端或者储罐接管口上，拆装维护时只需松开螺栓，不必切割整段管线。

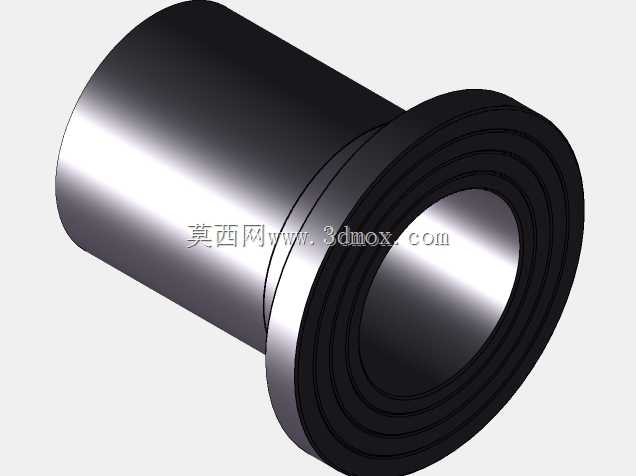

　　从结构设计逻辑来看，接头主体分为长圆柱插接段与一体式扩口翻边两部分：圆柱段外径与同规格HDPE管材外径匹配，壁厚按照公称压力等级选取，保证热熔焊接时加热板能够同时贴合管材端面与接头端面，翻边位置预留了多层环形凹槽结构，一方面增大法兰压紧面与橡胶垫片的接触摩擦力，另一方面当螺栓施加轴向预紧力时，凹槽可以容纳垫片的微量形变，避免密封面出现局部压溃或者应力集中开裂。法兰盘的外径、螺栓孔分布圆尺寸均参照对应公称通量的钢制法兰标准取值，现场无需额外改制配对法兰，互换性较强。

　　建模过程中需要重点把控几处安装边界：圆柱段长度要满足热熔焊机夹具的夹持行程要求，过短会导致焊机卡爪无法固定管件，过长则会增加管路不必要的轴向占用空间；翻边端面与圆柱段轴线的垂直度公差需要严格控制，若端面偏斜，法兰锁紧后密封面会出现单侧间隙，通水承压后极易从缝隙处发生渗漏。接头内部流道做了等径顺滑过渡，没有突兀的缩径台阶，输送含微小颗粒的流体时不易在接口位置淤积杂物，运行过程中水损也比异径转接接头更低。

　　这类接头常年埋地或者暴露在户外工况下，HDPE材料本身耐酸碱腐蚀、不会像铸铁件那样长期接触污水后生锈结垢，在污水处理厂加药管路、盐碱地区灌溉管网中使用寿命远高于金属转接件。三维结构设计时将翻边处的圆角做了加厚处理，抵消螺栓锁紧时的局部挤压应力，避免塑料件长期受蠕变影响出现法兰变形，整体结构兼顾了塑料管路的焊接便利性与法兰连接的可拆卸优势。
