KAMLOK快速接头内螺纹连接端结构

　　这套接头结构在流体输送管路里承担快速对接与密封的作用，常见于化工配料、车间临时管线、水处理加药、油品转运以及需要频繁拆装软管的工位。现场操作时，工人不需要额外工具，把配对公头推入接头本体，凸轮压臂下压即可锁定；拆卸时扳起压臂就能脱开，比传统螺纹法兰连接节省大量停机换线时间，也减少了反复拧螺纹造成的密封面损伤。

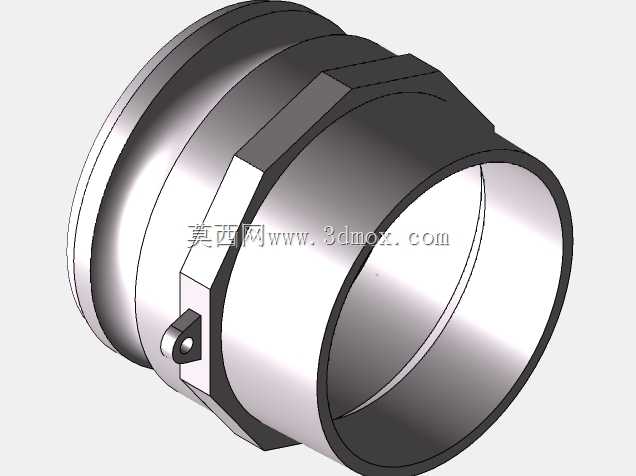

　　建模时先从内部通径入手，保证流道截面平滑过渡，避免台阶造成涡流和压降。本体一端为内螺纹接口，用于和固定管道、泵出口或储罐阀门旋合，螺纹根部预留退刀槽与密封端面，可配合平面垫片或管螺纹密封带实现静密封；另一端为凸轮锁紧腔，内部容纳密封圈、两个对称布置的凸轮销以及压臂铰接点。外侧的六角平台是给管钳留出的受力位，装配旋紧时不会打滑，也避免直接夹持薄壁腔体造成变形。

　　侧壁的小销孔与耳轴结构用于安装锁紧手柄，销孔位置要保证压臂闭合后凸轮面刚好压住公头肩部，过盈量过小会密封不严，过大则操作费力并加速密封圈磨损。端部凸缘既限制公头插入深度，又为密封圈提供定位槽，橡胶圈被压缩后填满配合间隙，承压时介质压力还会辅助胀紧密封面。

　　外形上整体呈阶梯圆筒，最大外径出现在凸轮机构所在的中段，安装边界要留出压臂抬起所需的侧向空间，管路排布时不能把接头紧贴墙板或其他管线，否则手柄无法完全开合。内螺纹端的六角对边尺寸决定了扳手活动空间，轴向长度则关系到软管总成的最小弯曲半径和设备接管口的预留距离。

　　结构细节里，铰接销采用横向贯穿方式，两端与本体凸台配合，承受锁紧时的反复冲击；腔体壁厚按公称通径和工作压力分级，316材质对应耐腐蚀工况，可输送弱酸碱、冷却水、油品等介质。建模过程中把密封圈、销钉、压臂作为独立零件装配，便于检查运动干涉：压臂在全开位置不能与本体外圆碰撞，全闭位置凸轮下缘要低于公头卡槽底面。

　　对接选型时，内螺纹规格要与现场管路螺纹一致，凸轮锁紧端则匹配对应系列的公头；同一通径下不同标准的接头不能混插，否则凸轮无法到位。安装端面与管道螺纹保持同轴，旋紧后接头轴线偏角过大会让软管产生附加弯曲，长期脉动载荷下容易在根部开裂。这套三维结构把流道、密封、锁紧和操作空间都还原到位，可直接用于管路布置校核、备件测绘以及快接总成的装配指导。
