拓扑优化仿生格罗特式支撑托架结构

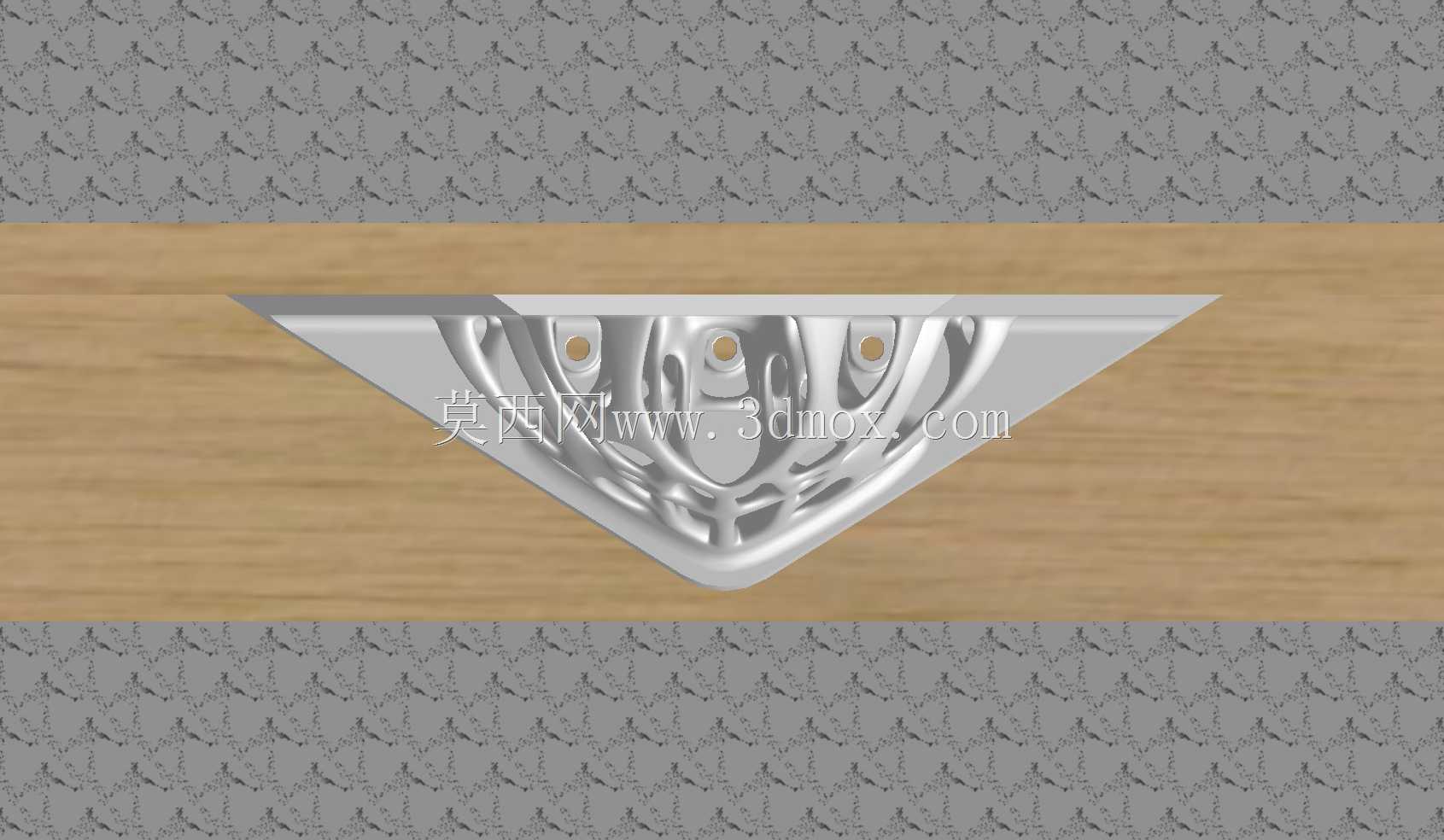

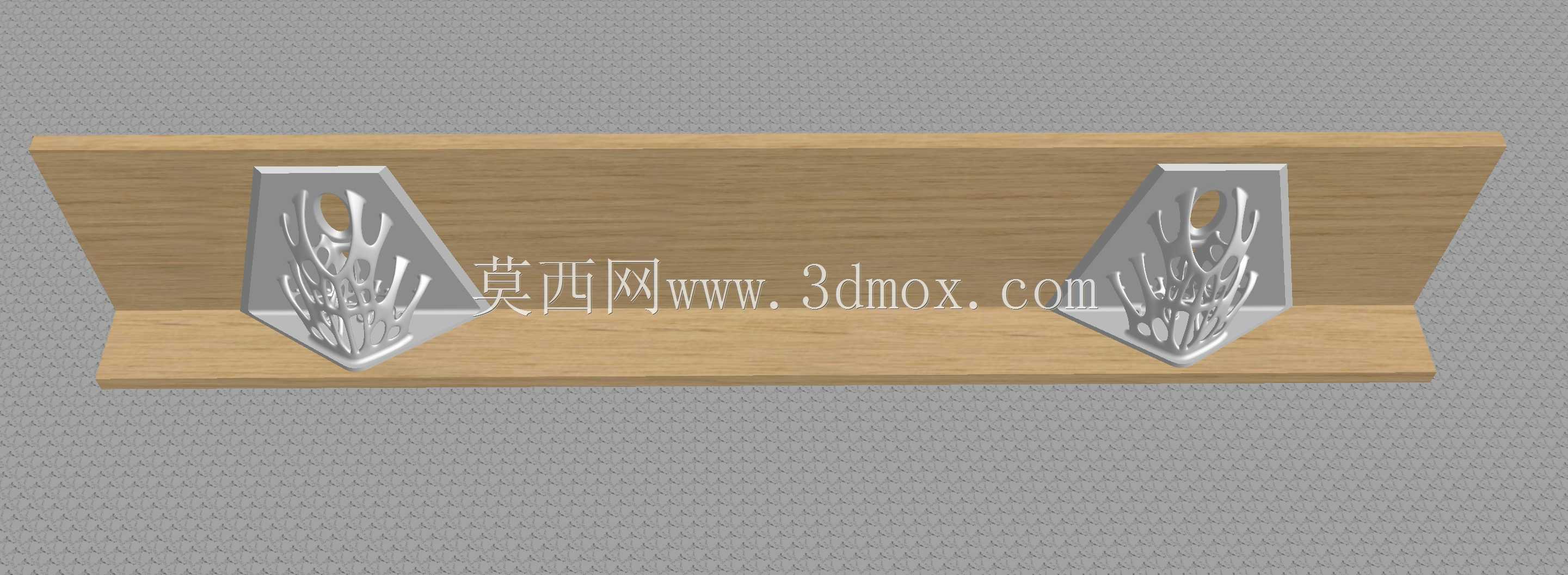

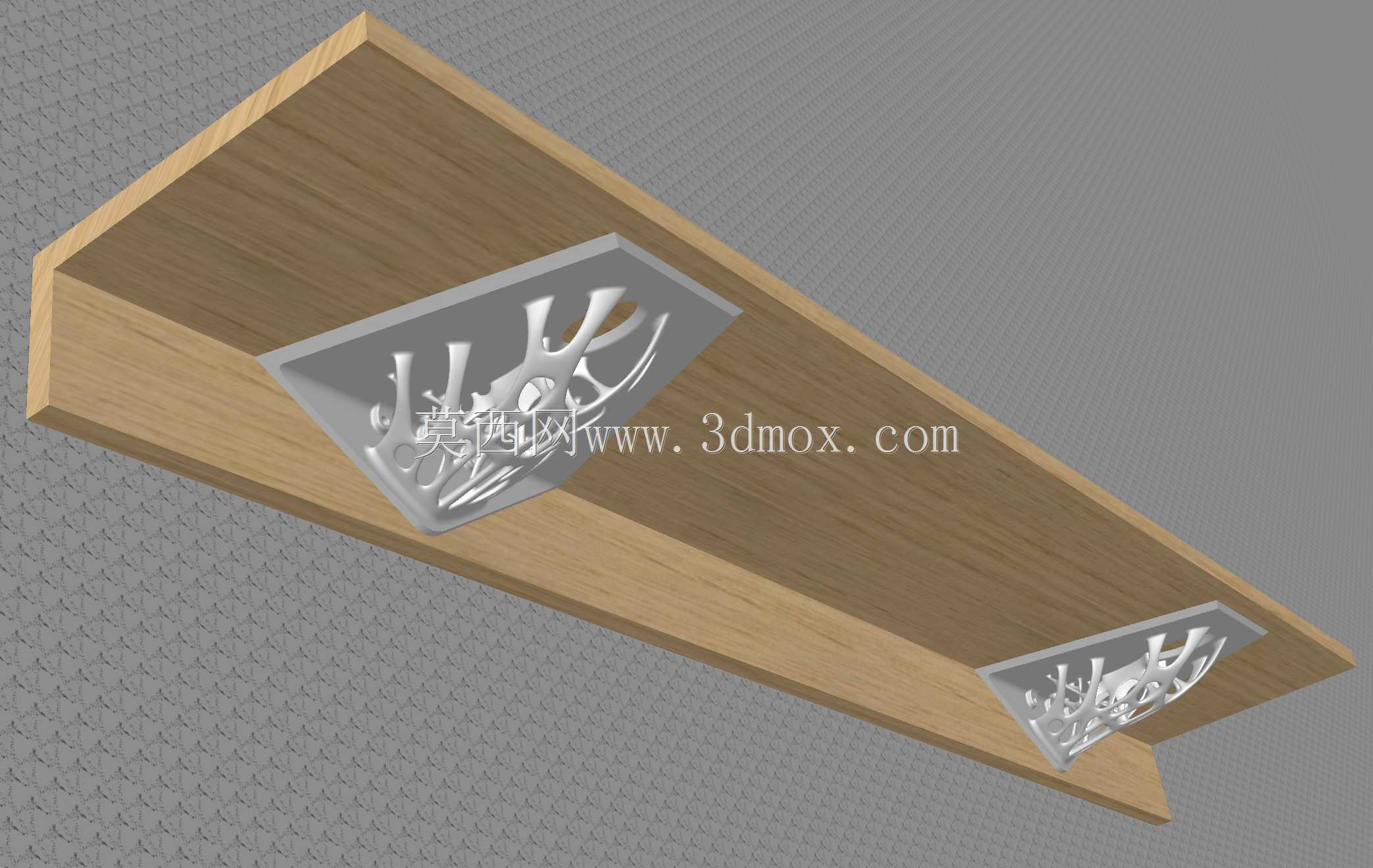

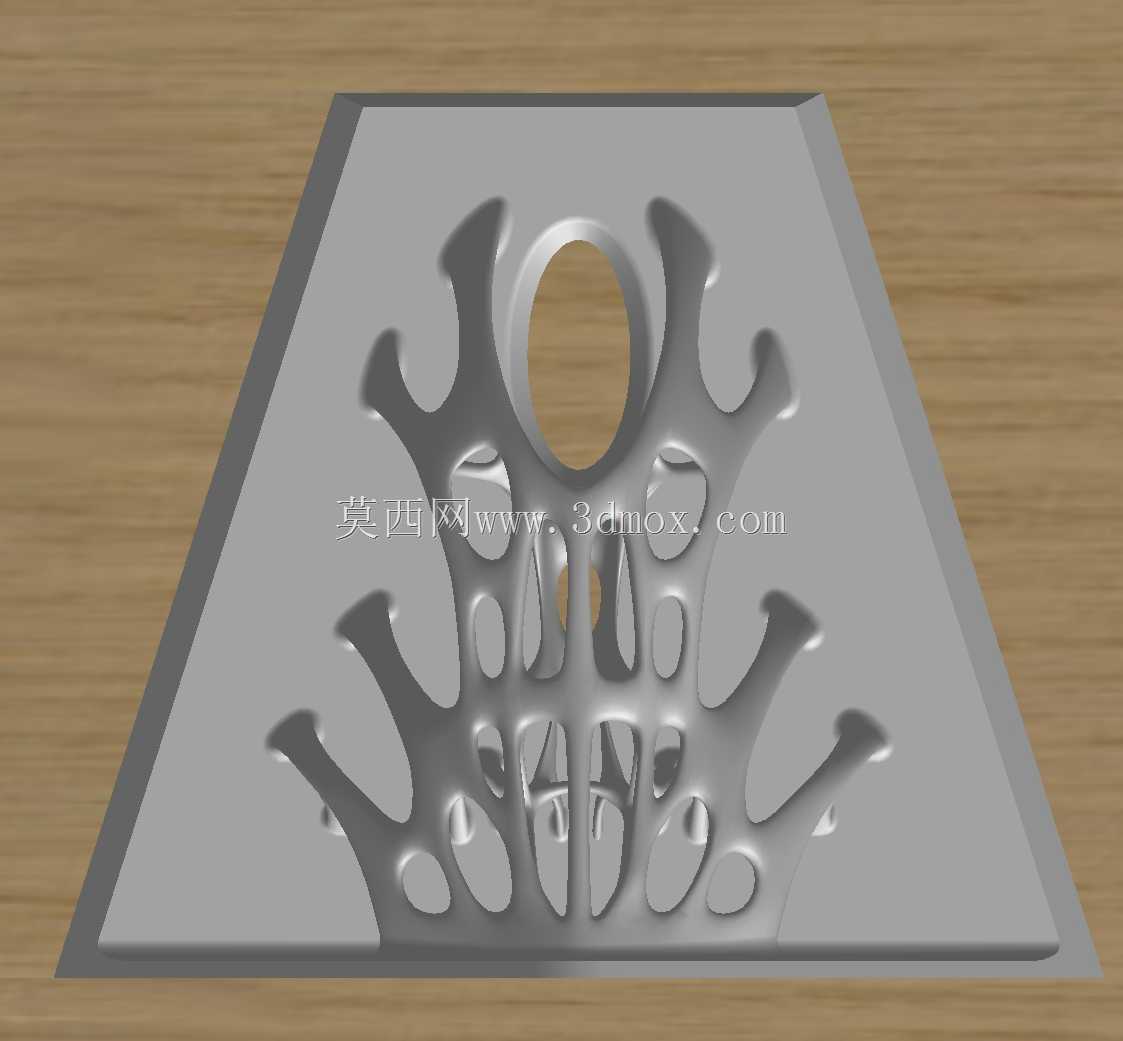

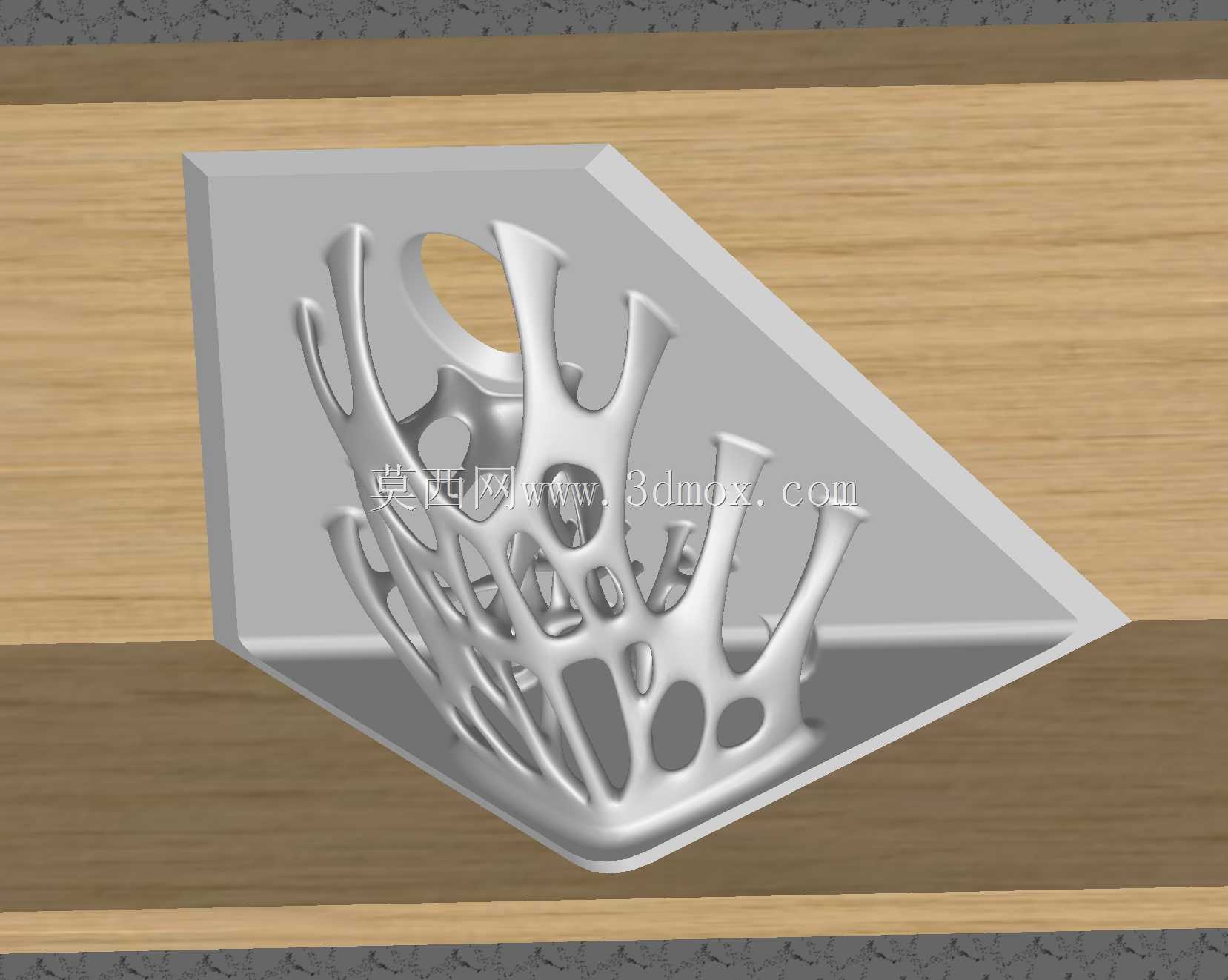

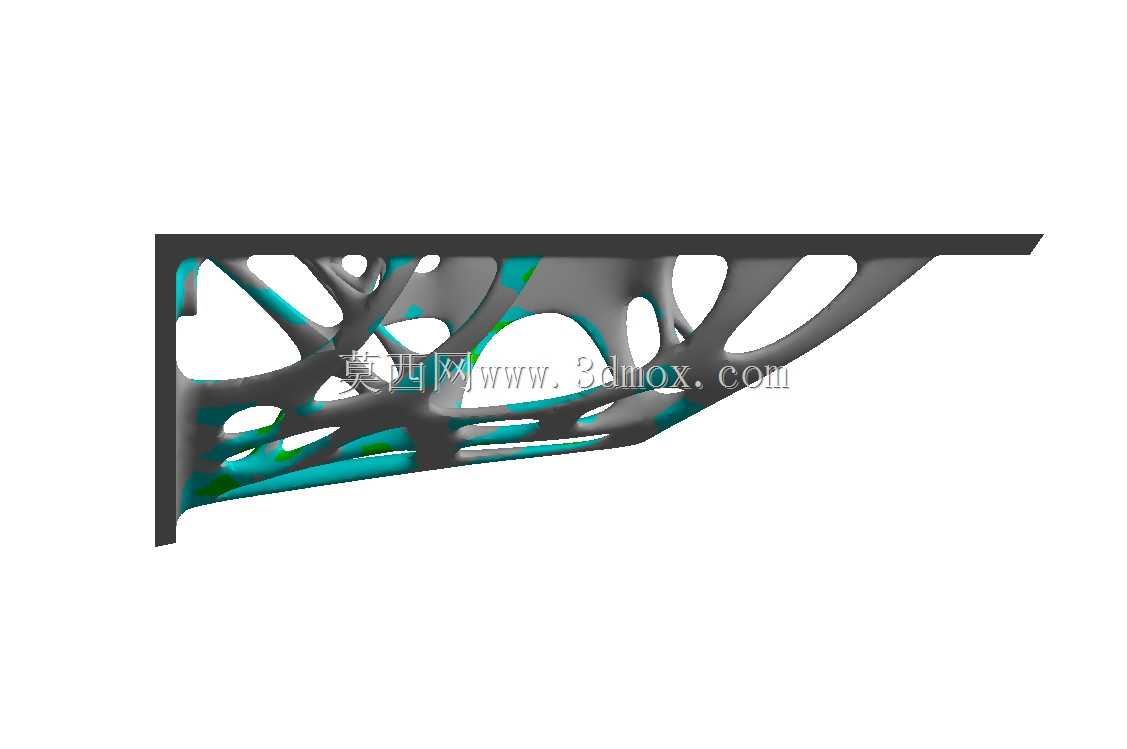

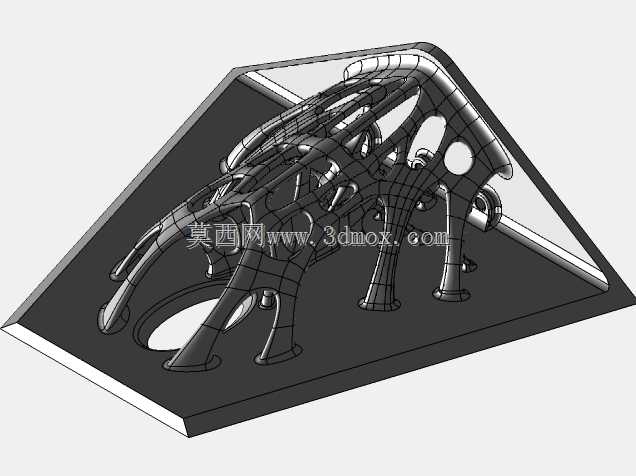

这款支撑托架的设计核心围绕拓扑优化算法展开，在给定的安装边界与载荷约束下，通过迭代计算剔除材料冗余区域，最终形成类似格罗特风格的镂空仿生形态。从实际应用场景来看，这类轻量化支撑结构可适配多类需要减重的承载场景，比如轻型货架的层板支撑、工装夹具的辅助承托构件、自行车改装场景下的附件安装支架，也可作为小型自动化设备的内部支撑骨架使用，在满足承载要求的前提下尽可能降低结构自重，减少材料消耗。设计过程中首先明确了安装基准面的约束条件：托架上部为平直安装面，预留对应安装孔位的布置空间，可通过螺栓或焊接方式与主承载面固定，下部为斜向支撑臂，末端抵靠在垂直安装基准上，形成三角稳定承载结构，整体安装边界的长宽尺寸适配常规轻型支撑的安装间距，不会占用过多设备安装空间。从功能特性来看，镂空的筋格结构并非单纯的造型设计，每一处镂空区域都是拓扑计算中应力水平极低的非必要材料区域，保留的筋条完全沿主应力迹线分布，在同等材料用量下，结构的抗弯、抗剪承载能力比传统实心三角托架提升近四成，同时镂空结构也便于后续的表面处理工序，减少涂装、阳极氧化过程中的积液残留问题。需要注意的是，当前优化结果是基于静载工况下的材料分布计算，筋条的最小壁厚未针对3D打印的工艺约束做圆角补偿与壁厚加厚，部分锐角区域在熔融沉积成型过程中容易出现翘曲、支撑难以去除的问题，若要用于3D打印生产，需要对筋条交接处做圆角过渡，调整最小壁厚至对应打印工艺的成型阈值以上，同时优化打印摆放角度减少支撑用量。在手工制作场景下，这种镂空结构也可通过激光切割金属板材拼接实现，筋条的分布路径可直接作为切割路径参考，拼接后通过焊接固定即可得到轻量化的支撑构件，相比传统铣削加工的实心托架，加工周期更短，材料利用率更高。结构的受力传递路径清晰，上部承载面的载荷通过沿应力线分布的筋条逐步传递至下部支撑端，不会出现明显的应力集中区域，在额定静载下的变形量控制在轻型支撑的允许范围内，可满足多数非重载场景的支撑需求。
