超音速流场纹影测速用椭圆喷孔法兰盘

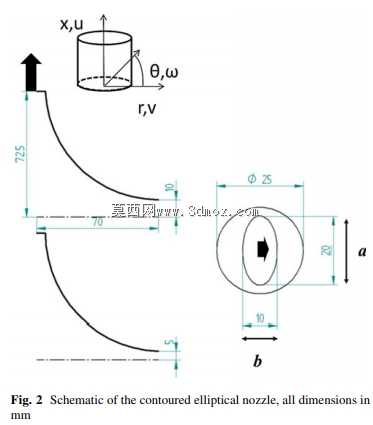

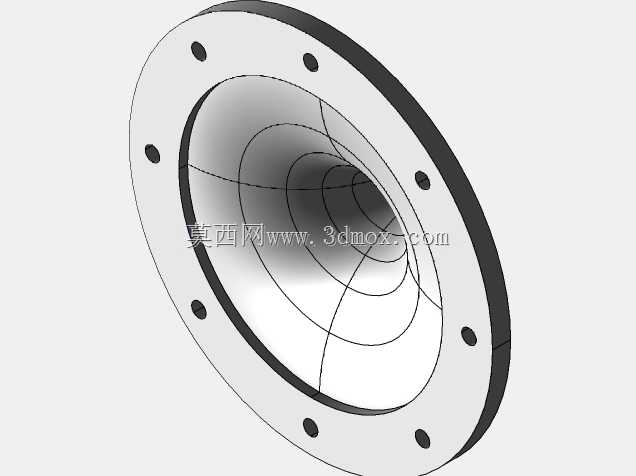

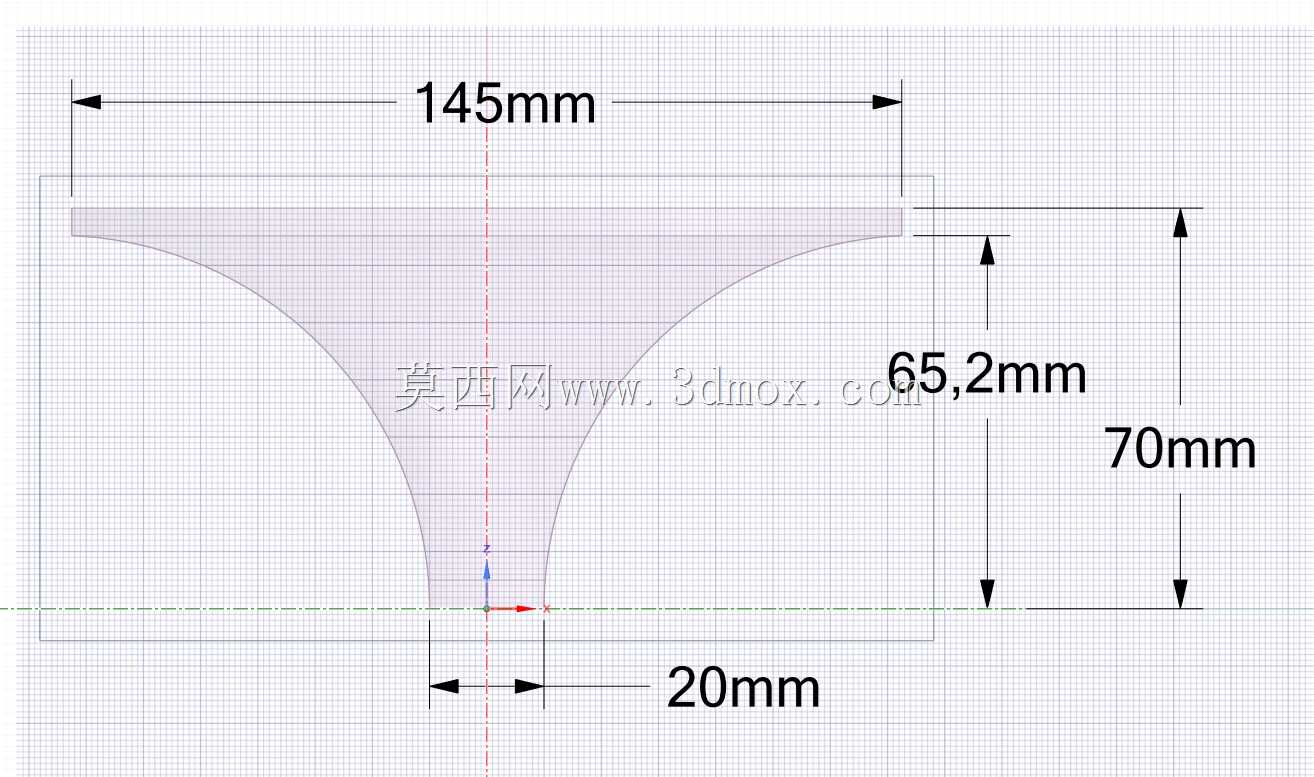

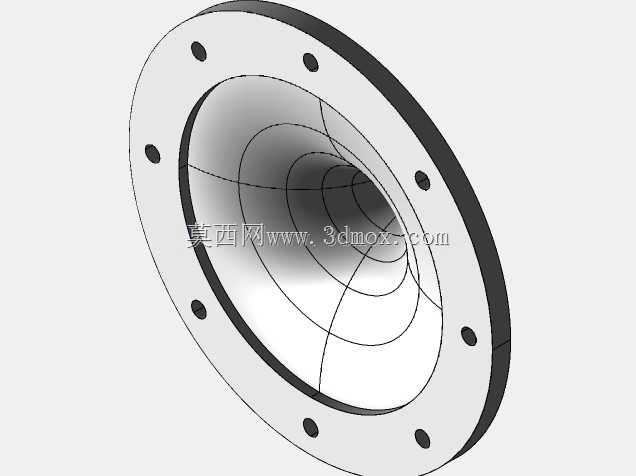

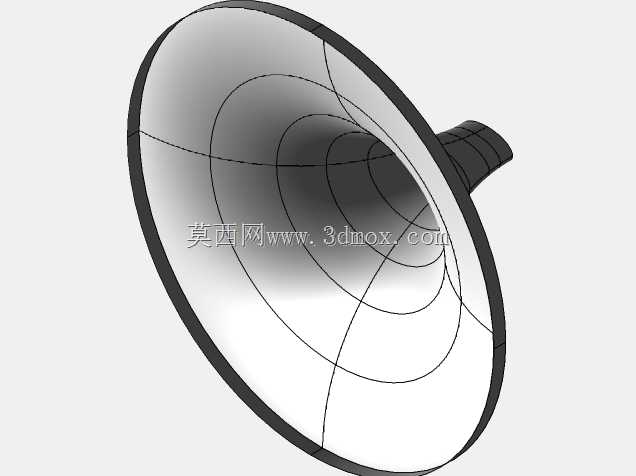

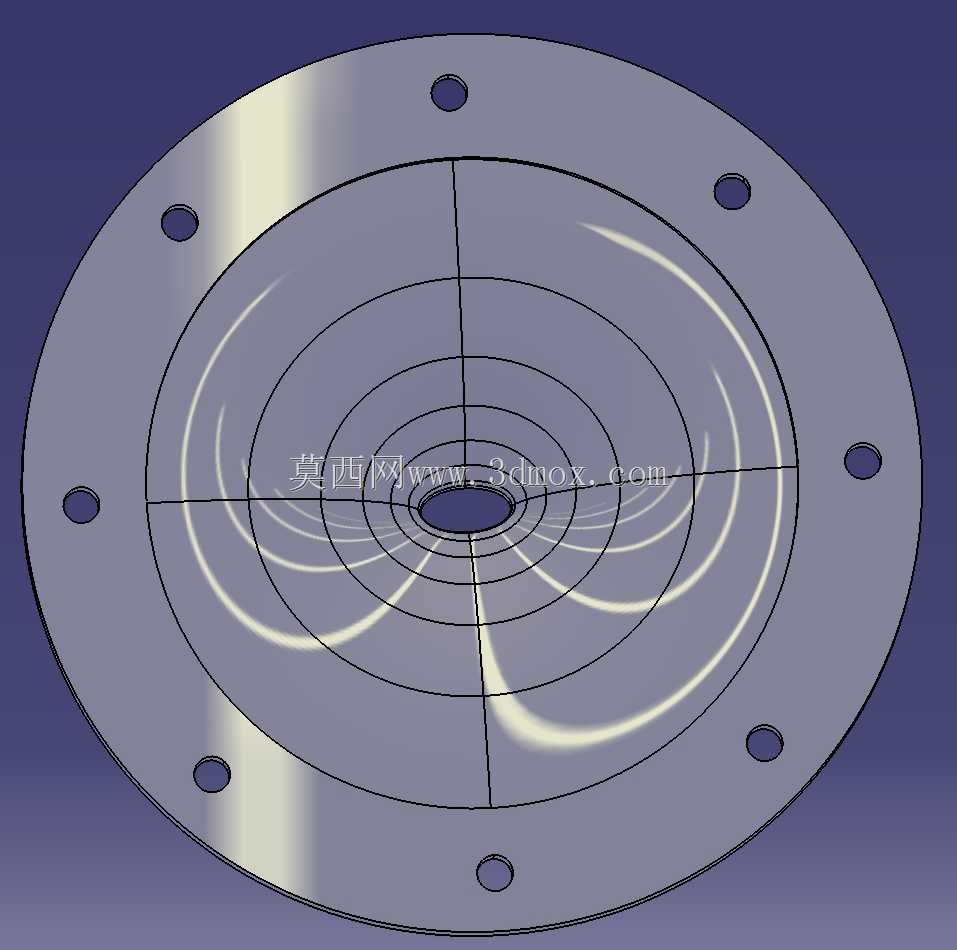

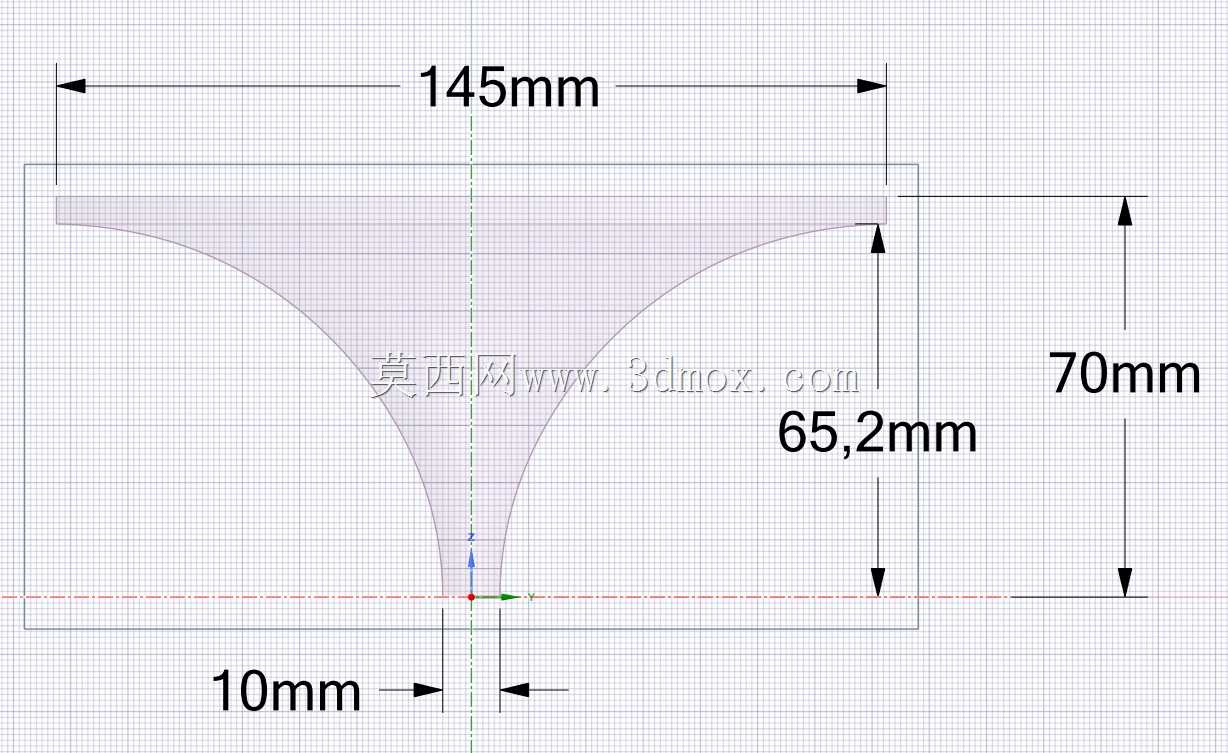

该椭圆喷嘴主要应用于空气动力学实验、高速流场观测领域，是平面粒子图像测速、超音速流纹影成像系统中的核心流道部件，可在实验舱段内形成稳定可控的超音速椭圆射流流场，为高速流动特性观测、激波结构捕捉、射流边界层演化研究提供可靠的流场发生载体，适配各类高校流体力学实验室、航空航天科研院所的高速风洞配套实验台架使用。在实际实验场景中，该部件安装于实验舱的进气端与稳压腔段之间，前端对接高压气源输出的稳压气流，通过中心椭圆型喷孔的型面收缩加速，将亚音速来流加速至设定马赫数的超音速射流，配合纹影仪、高速相机、粒子撒布装置，可完成高分辨率的平面流场速度分布测量，清晰呈现射流内部的激波串结构、膨胀波反射规律、剪切层发展形态，为超音速射流降噪、矢量喷管优化、高速飞行器气动布局验证提供基础实验数据支撑。从功能特性来看，该喷嘴采用圆盘法兰式安装结构，盘体沿周向均匀布置8个贯通安装孔，可通过标准紧固件与上下游舱段实现密封对接，安装孔的位置度公差严格控制，可保证多次拆装后的喷孔中心与实验光路中心重合，避免流场偏移导致的测量误差。中心喷孔采用椭圆型截面设计，相较于传统圆形喷孔，椭圆射流的轴对称性破缺可诱导产生特定的流向涡结构，更便于研究非圆截面射流的混合特性、噪声辐射规律，喷孔的型面采用维托辛斯基曲线修型，可有效抑制喷管内部的流动分离，保证出口截面的流场均匀度，降低出口湍流度对测量结果的干扰。盘体表面刻划有同心环形刻度线与十字径向基准线，可在安装调试阶段快速对齐光路中心，也可在纹影成像过程中作为流场尺寸的标定参考，无需额外布置标定参照物，简化实验准备流程。设计过程中充分考虑了高压工况下的结构强度，盘体厚度经过刚度校核，可承受数倍大气压的稳压腔压差而不发生形变，安装孔的沉边设计可避免紧固件突出盘体表面对流场造成额外干扰，盘体边缘做倒角处理，消除安装过程中的锐边磕碰风险。整体安装边界为标准圆形法兰结构，可直接适配多数常规尺寸的超音速实验台架接口，无需额外设计转接工装，喷孔的椭圆长轴短轴比例经过流场仿真优化，可在出口形成稳定的菱形激波胞格结构，满足纹影成像的流场显示要求。
