拓扑优化镂空式家具层板承重托架

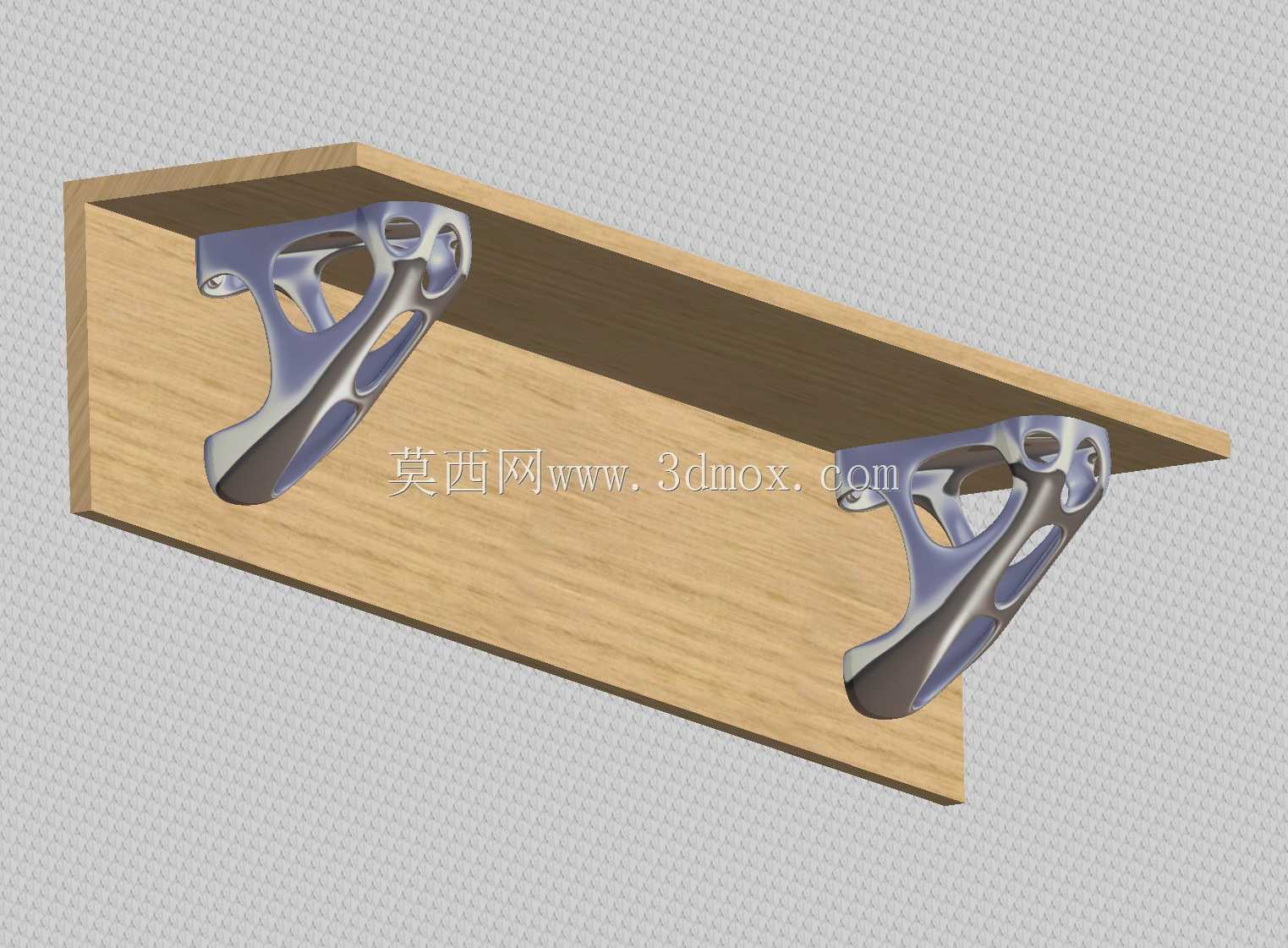

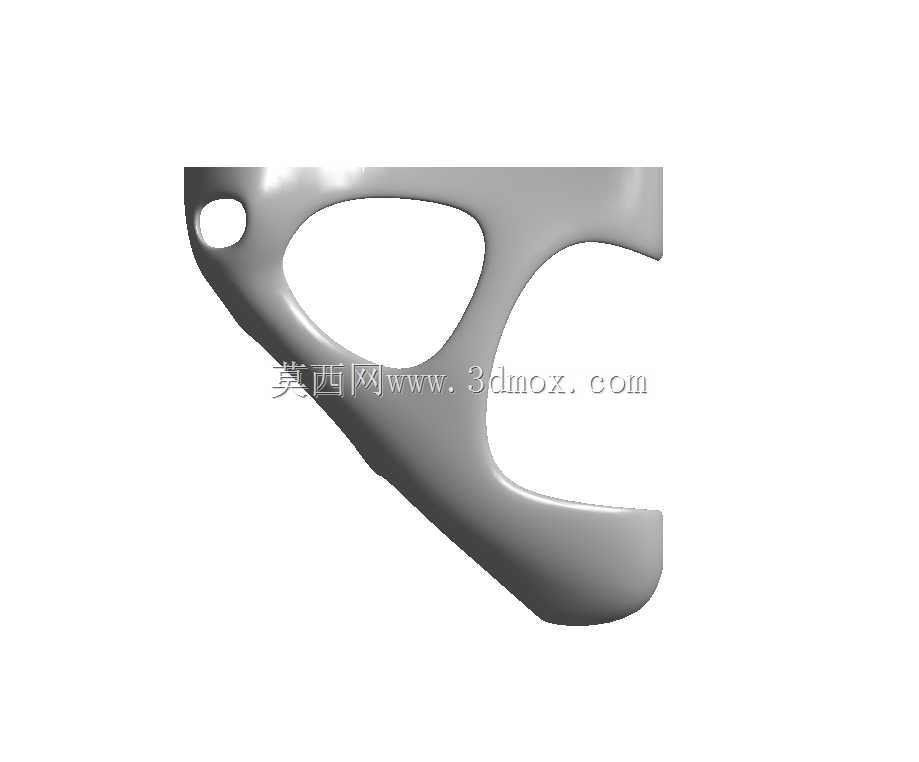

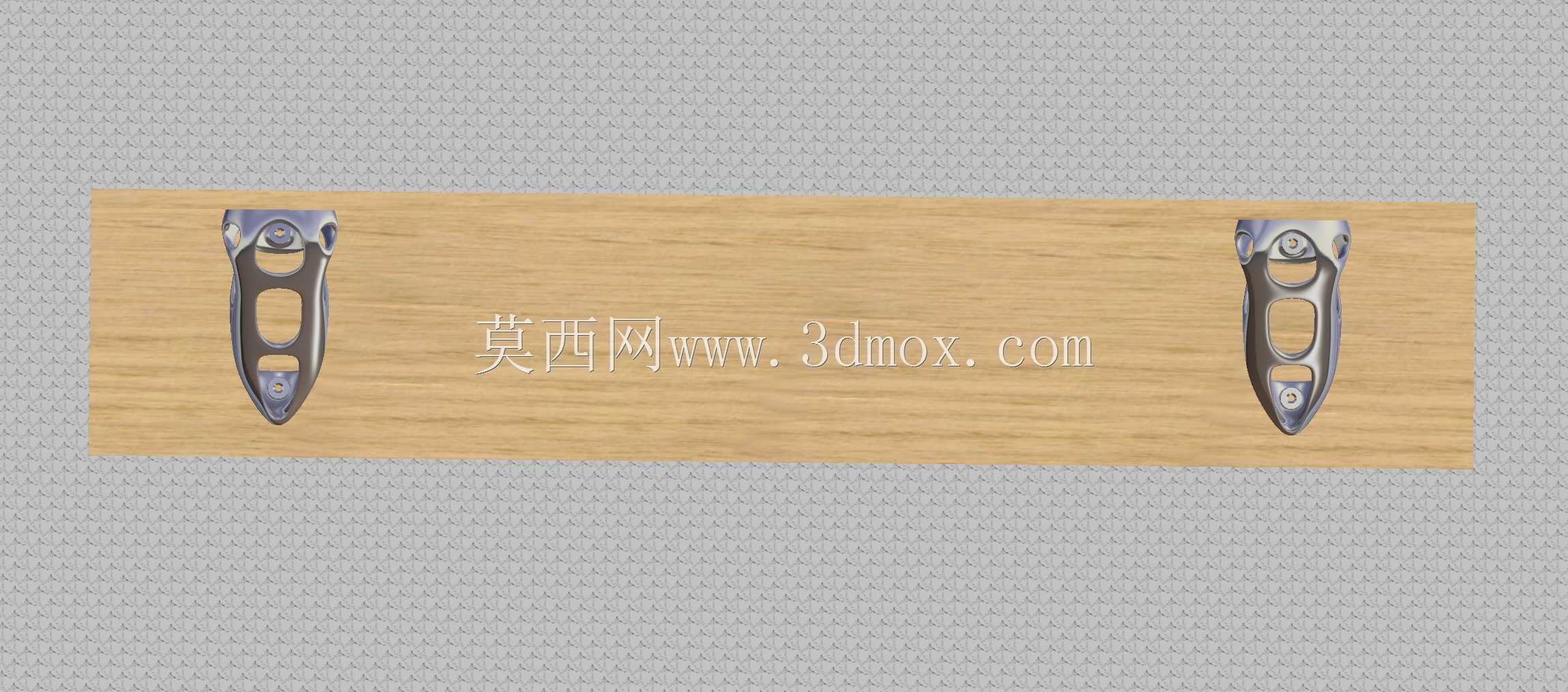

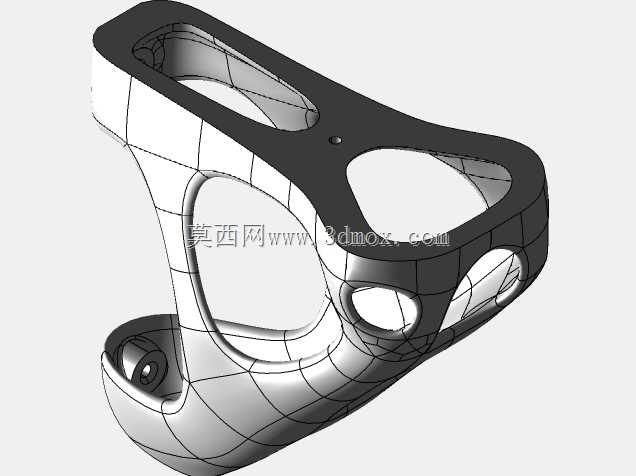

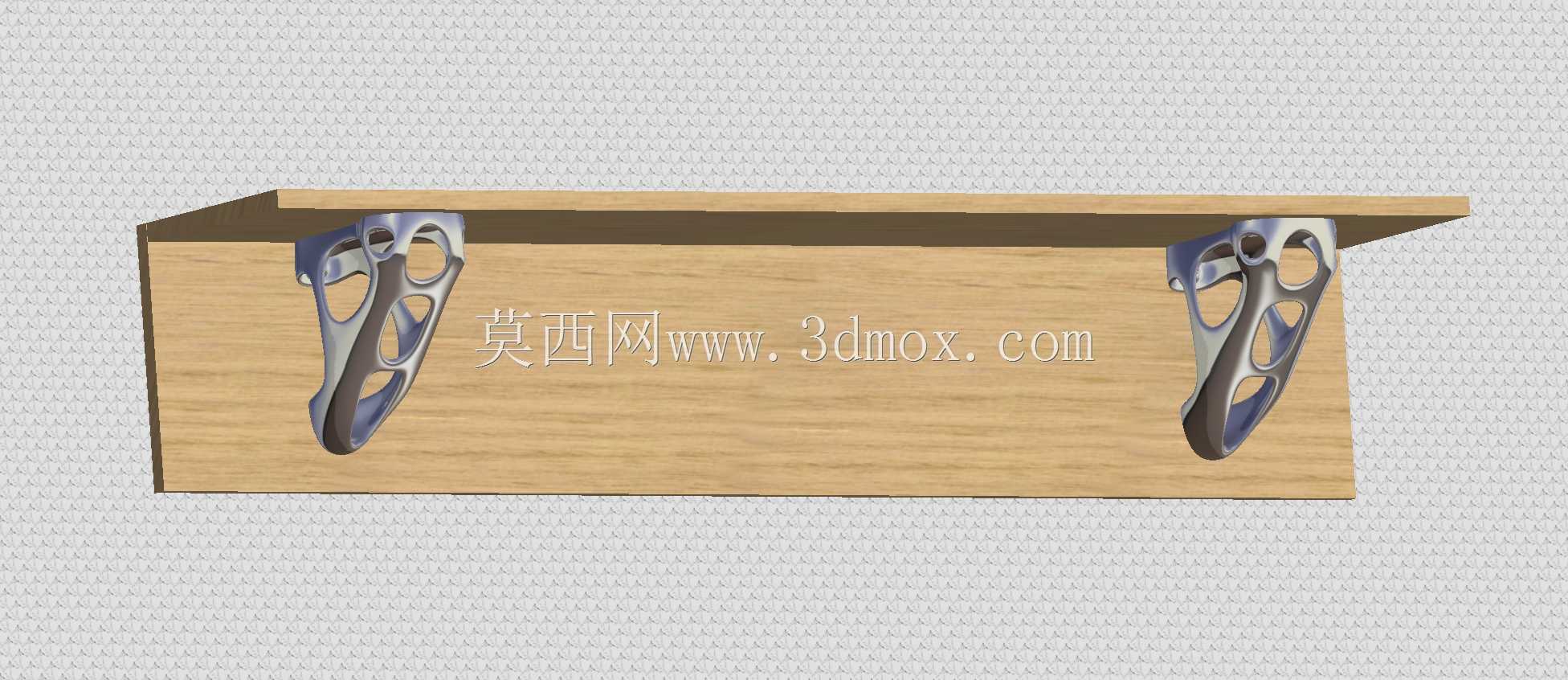

这款托架主要面向民用家具、商业展陈两大应用场景，既可以用于家庭装修中的墙面置物层板、悬空书桌、壁挂柜体的承重支撑，也适配商业空间里的展品陈列架、文创展示墙、仓储轻型置物架的安装需求，能够替代传统厚重的直角角码、三角支撑支架，在满足承重要求的前提下大幅降低五金件的视觉存在感，适配原木风、极简风、工业风等多种装修设计风格。从实际用途来看，该托架成对安装时可承托厚度18mm至30mm的实木层板、人造板材或玻璃层板，单支托架的静态承重可满足日常置物需求，能够承载书籍、装饰摆件、小型家居用品等常见置物载荷，避免层板长期受力出现下弯变形的问题，同时安装后托架主体隐藏在层板下方，不会破坏置物面的整体视觉完整性。在功能特性上，这款托架采用了拓扑优化的结构设计，通过力学仿真迭代去除了非受力区域的多余材料，整体呈现流畅的镂空流线形态，相比同承重等级的实心金属托架重量降低40%以上，既减少了生产环节的材料消耗，也降低了运输与安装过程中的负重；托架与墙面贴合的安装面设置有沉头螺钉孔位，安装后螺钉头部可完全沉入构件内部，不会出现凸起刮蹭层板的问题，与层板接触的支撑面做了微幅的防滑纹理处理，能够增大与板材底部的摩擦力，避免层板受外力推拉出现移位滑落的风险。设计思路上，这款托架摒弃了传统三角支架的直角冗余结构，以安装墙面为固定约束端、层板支撑面为载荷承载端，通过力学路径模拟梳理出主受力筋的走向，沿着应力传递的轨迹构建支撑筋结构，在筋条之间做大面积的镂空减重处理，既保证了支撑结构的刚性与抗形变能力，也让五金件本身具备一定的装饰属性，外露的流畅曲面结构不会显得突兀笨重。在外形尺寸与安装边界上，该托架的墙面固定段高度适配常规墙面龙骨的安装间距，支撑段的进深尺寸可匹配常规200mm至300mm宽度的置物层板，安装时只需在墙面标记孔位、打入膨胀螺钉固定托架，再将层板放置于托架支撑面、从下方通过预装孔拧入紧固螺钉即可完成安装，不需要复杂的辅助工具，安装边界预留了足够的操作空间，即使是非专业的装修用户也能独立完成安装作业，同时托架的边缘全部做了圆角钝化处理，安装和使用过程中不会出现尖锐边角划伤手部的问题。
