手刹操纵杆仿生镂空优化结构

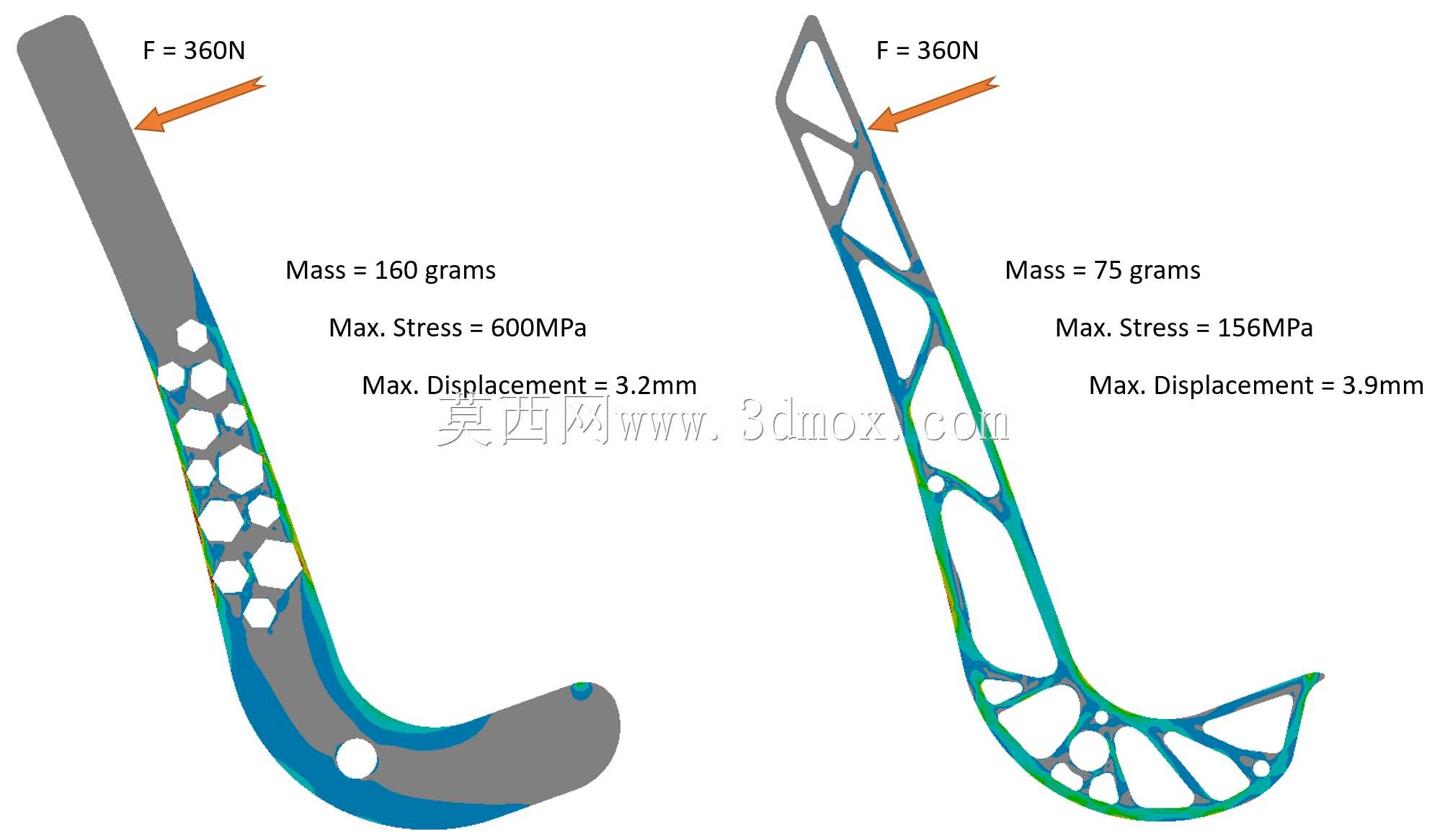

　　这套结构围绕乘用车辆驻车制动操纵机构展开，核心是对原有手刹杠杆的传力路径、材料分布与安装边界进行重构。在整车驾驶舱内，手刹杠杆承担着把人手施加的扳动力转化为制动拉索牵引力的作用，其上端握持区需要贴合手掌抓握形态，下端则要通过销轴与车身中央通道的安装基座连接，并在行程末端带动拉索支架完成驻车锁止。优化后的杆件没有沿用传统等厚度钣金冲压或整体实心铸件的思路，而是把主受力骨架收敛为一条从手柄顶端延伸到底部铰接区的连续传力梁，再在低应力区开出大小不一的异形孔洞，形成类似生物骨骼内部骨小梁的支撑形态。这种处理并非单纯追求视觉效果，而是在保证弯曲刚度与扭转刚度的前提下，削减不受力区域的材料堆积，让截面模量集中在中性层外侧，从而降低整体质量并提升固有频率。

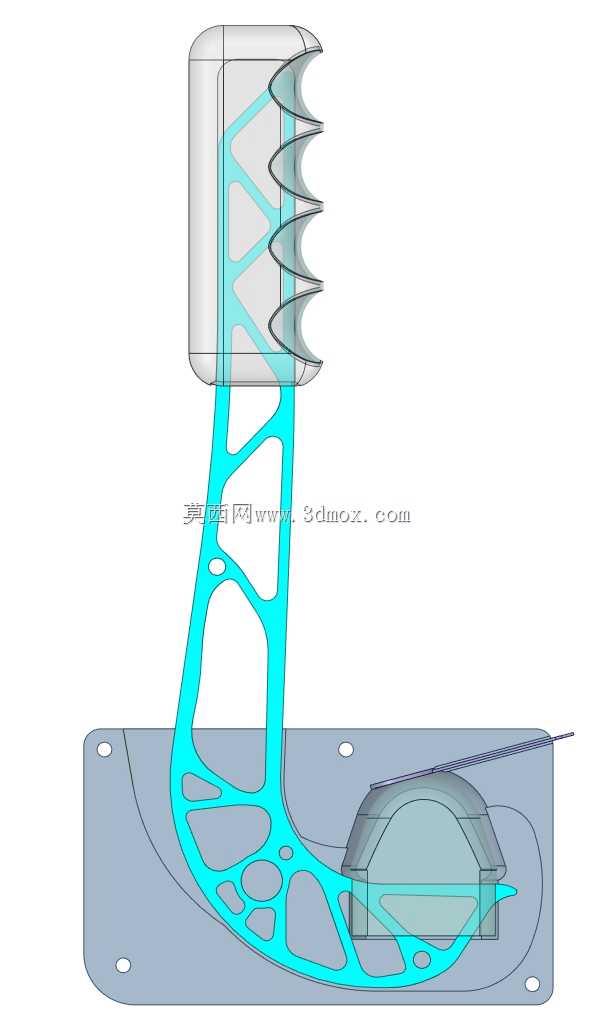

　　从实际装车边界看，底部安装板需要贴合中央通道钣金表面，其上的两个固定孔用于与车身支座对位，孔位间距、孔径与周边凸台高度直接决定装车时的互换性。杠杆中段预留的铰接孔用于连接驻车拉索或平衡架，孔位到下端主销轴的距离决定杠杆比，直接影响驾驶员操作力与驻车制动输出力之间的关系。设计时需要同时校核扳起行程与拉索行程的匹配，避免手柄行程末端与副仪表板、座椅侧护板或杯托区域发生干涉。手柄上部的包覆区采用半透明示意表达，内部仍由骨架承担主要载荷，外层软胶或塑料包覆只负责握持手感与外观遮蔽，二者之间需要预留均匀壁厚间隙，以便后续包覆成型或装配。

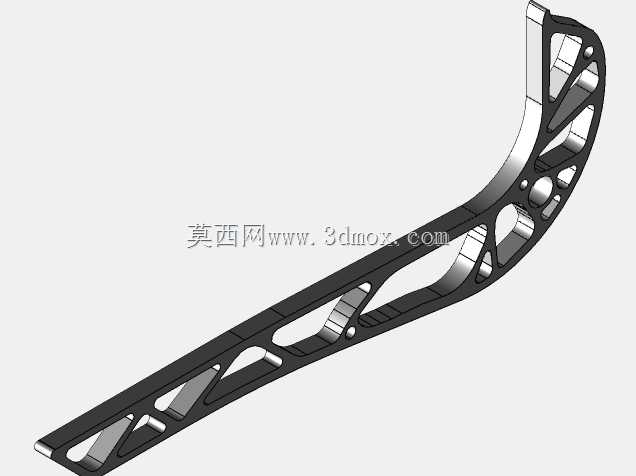

　　在结构细节上，镂空区域的过渡圆角经过连续处理，避免在机加工或后续使用中出现应力集中。主受力梁的宽度沿力流方向变化：靠近底部铰接区弯矩较大，截面相应加宽；靠近手柄顶端以手力输入为主，截面逐渐收窄。孔洞之间的筋条并非随意布置，而是沿着从施力点到固定点、再到拉索连接点的多条传力路径延伸，使材料在拉压交替区域形成稳定支撑。底部安装座周围保留了较完整的实体区域，用于承受销轴剪切和制动反力，防止局部薄壁在反复制动载荷下发生屈曲。

　　该结构适合采用金属机加工方式进行小批量验证，也可作为拓扑优化后再设计的参考案例。加工时需要重点关注铰接孔的同轴度、安装面平面度以及手柄轴线与安装基准之间的角度。若用于批产，还需在镂空筋条交汇处评估刀具可达性，必要时调整最小圆角和腹板厚度，以兼顾五轴加工效率与零件清洁度。装配层面，底部销轴、回位扭簧、棘爪齿板和拉索接头都要在同一运动平面内工作，因此杠杆侧面与基座之间需保留稳定间隙，防止侧向摆动造成卡滞。

　　从功能验证角度，这类杠杆需要承受常规驻车拉力、极限坡道载荷以及误操作时的瞬间冲击。优化后的骨架虽然去除了大量材料，但连续封闭的外缘仍能提供足够的抗弯能力，内部筋格则抑制腹板颤振。手柄顶端的齿状包覆示意对应握持区的防滑造型，其外轮廓不能侵入驾驶员手部自然活动范围，也不能在释放按钮或解锁机构布置区域形成干涉。整体来看，该方案把拓扑优化、人机握持、安装接口和制动传力整合在同一构件中，适合用于驻车操纵系统的结构方案比选、教学演示以及轻量化设计参考。
