可参数化调整的直齿圆柱齿轮三维设计作品

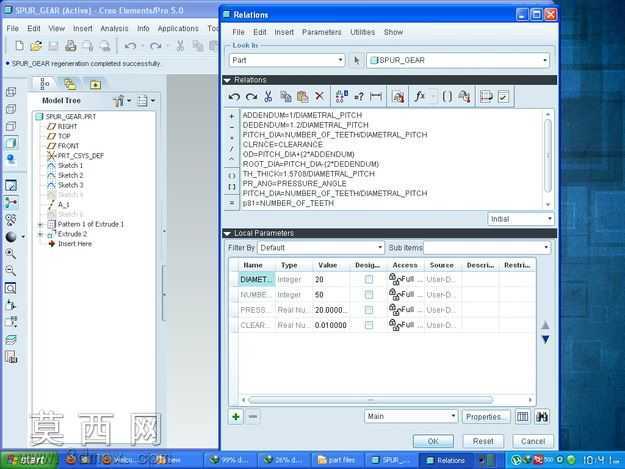

本作品为直齿圆柱齿轮的参数化三维建模成果，建模过程依托三维设计软件完成，整体建模逻辑围绕可参数调整的核心思路搭建，方便使用者根据自身实际的传动需求修改对应参数，快速生成符合使用要求的齿轮模型。建模初期首先梳理直齿圆柱齿轮的核心结构逻辑，明确齿顶圆、齿根圆、分度圆、基圆的层级关系，以标准渐开线齿廓为核心轮廓构建基准，通过参数化关联将模数、齿数、压力角、齿宽等核心设计参数与模型几何特征绑定，修改任意核心参数时，模型的齿形、整体尺寸、齿厚等特征均可同步更新，无需重复绘制轮廓，大幅提升同类型齿轮的设计效率。模型构建过程中，首先建立基准坐标系与三个正交基准平面作为定位参考，通过参数方程生成标准渐开线齿廓曲线，对齿廓曲线进行镜像、阵列操作得到完整的轮齿截面轮廓，随后通过拉伸特征生成齿轮的基体与轮齿结构，同时对齿根位置进行符合机械设计标准的圆角过渡处理，避免应力集中问题，提升齿轮实际使用时的结构强度。模型的材质设置采用常规工业齿轮的钢材质感，渲染过程中调整哑光金属材质参数，还原机械加工后齿轮的表面质感，同时保留基准坐标系与基准平面的显示参考，方便使用者查看模型的定位基准与设计参考。整体模型结构完整，齿形轮廓符合直齿圆柱齿轮的设计规范，没有多余的几何特征，参数关联逻辑清晰，使用者可直接修改预设参数快速适配不同的传动场景，既可以作为机械传动结构设计的参考素材，也可以用于装配场景中作为标准传动件调用，还可作为机械设计初学者学习齿轮参数化建模思路的参考案例，帮助理解直齿圆柱齿轮的结构组成与参数化设计的实现逻辑。
