带摇臂驱动结构的法兰式蝶阀三维设计

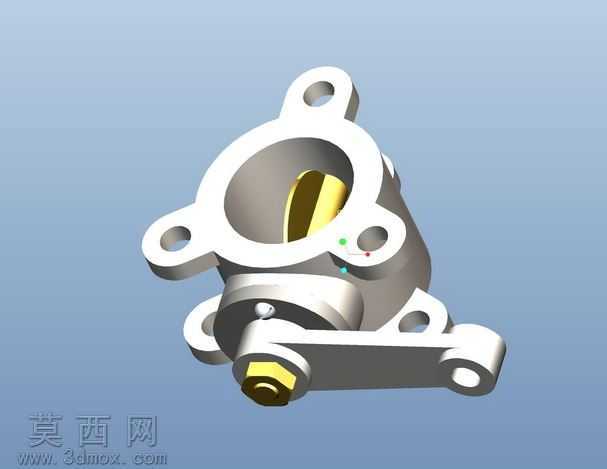

本蝶阀三维模型采用Pro/Engineer Wildfire平台完成全参数化建模，整体建模过程遵循自上而下的装配设计思路，先完成整体管路适配尺寸的框架定义，再逐一对阀体、阀板、阀杆、驱动摇臂、连接法兰、密封组件等零部件进行独立结构设计，最终通过装配约束完成整体组装，所有配合面均按照实际工业装配公差预留合理间隙，可直接用于后续工程图导出、结构干涉校验以及3D打印样件验证。模型外观渲染采用哑光金属材质模拟铸钢阀体的真实质感，阀板密封面添加亮面金属光泽区分密封配合区域，驱动摇臂与阀杆的连接部位做了倒角与圆角处理，还原实际机加工后的边角特征，避免锐边结构的失真问题。结构设计上，阀体采用三耳式法兰连接结构，三个带安装孔的连接耳沿阀体周向均匀分布，可适配小通径管路的紧凑安装需求，相比传统对夹式蝶阀具备更高的连接稳定性；阀板采用偏心式流线型结构，可降低介质流通时的流阻损失，阀杆与阀板采用扁位加销钉的固定连接方式，可保证扭矩传递的可靠性，避免阀板在高压介质冲击下发生松脱；驱动端采用外置摇臂结构，摇臂末端带连接销轴孔，可适配手动杠杆、气动执行器或电磁驱动组件的外接安装，摇臂与阀体之间设置轴套定位结构，可降低阀杆转动时的摩擦阻力，同时避免介质从阀杆位置发生外漏。建模过程中对所有零部件的壁厚做了均匀化处理，阀体流道部位做了圆弧过渡优化，避免介质流通时出现紊流、气蚀等问题，密封部位的配合尺寸按照软密封蝶阀的常规压缩量进行参数设置，可保证阀门关闭状态下的密封性能，整体模型结构完整，无多余特征、无破面问题，可用于阀门产品的结构展示、教学演示以及新产品开发的参考原型。
