叉型连接杠杆式支撑摇臂结构设计

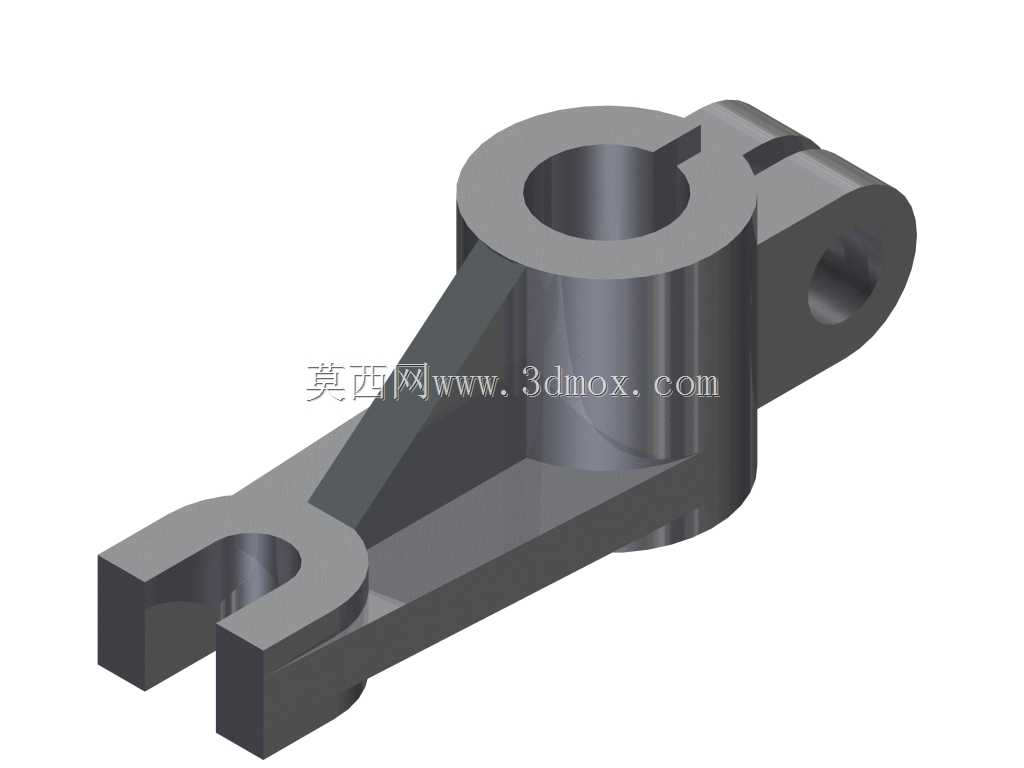

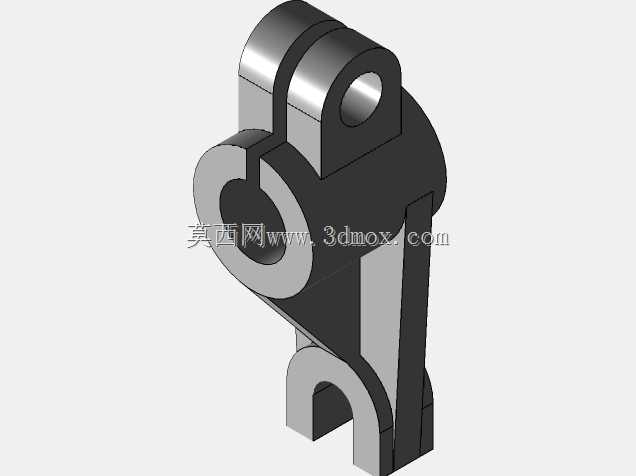

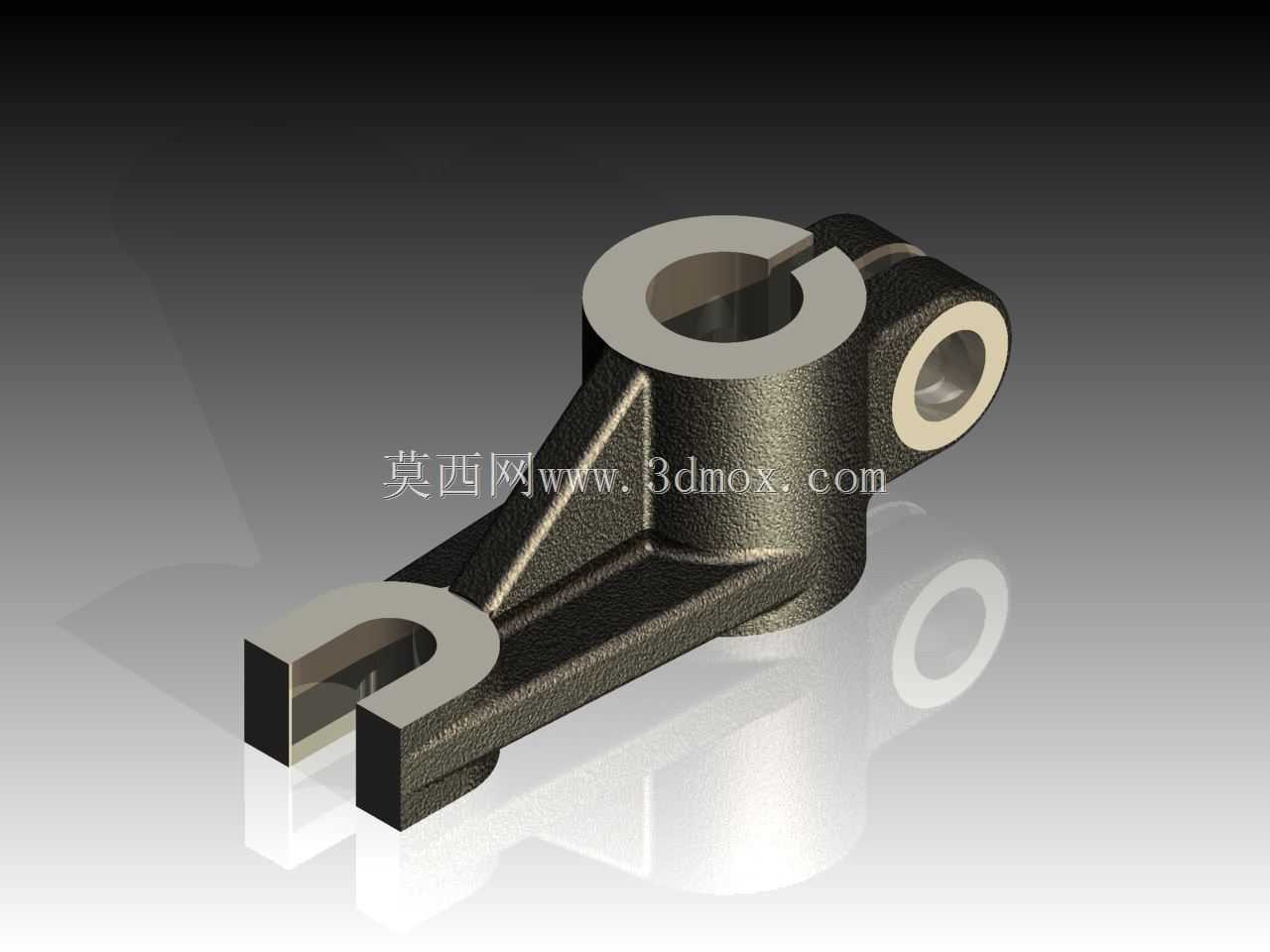

该零件属于传动系统中的杠杆式摇臂构件，常见于轻工自动化输送线的张紧调节机构、小型内燃机的气门驱动组、以及工装夹具的联动压紧结构中，核心作用是将输入端的直线或旋转位移，通过固定铰接点转化为输出端的指定行程动作，同时承担动作过程中的载荷传递与行程换向功能。从结构设计逻辑来看，主体采用单立柱筒身作为核心承载基体，中心通孔为铰接安装位，孔侧开设的开口槽用于装配后的锁紧定位，避免工作过程中铰接轴与筒身发生相对转动，保证动作传递的精度；筒身一侧延伸出的长臂采用变截面筋条补强，从筒身根部向末端逐渐收窄厚度，在保证整体抗弯强度的前提下尽可能降低零件自重，减少动作过程中的惯性冲击；长臂末端的叉型开口结构为输出端连接位，开口槽的宽度匹配对应联动销的直径，两侧平行面可限制连接销的轴向窜动，保证动力传递过程中无多余自由度；筒身另一侧延伸的短臂带横向通孔，为输入端驱动连接位，孔位与中心铰接孔的中心距经过严格计算，匹配设计要求的传动比，确保输入端行程与输出端动作行程的对应关系符合设计预期。安装边界方面，中心铰接孔的轴向长度决定了该摇臂的安装空间宽度，装配时需保证铰接轴的支撑座间距与筒身长度匹配，避免轴向窜动；长臂末端叉口的开口深度需满足联动销的行程余量，防止动作到极限位置时出现结构干涉；短臂侧的连接孔中心到筒身外壁的距离，决定了驱动件的最小安装空间，设计配套结构时需预留足够的避让位置，避免驱动件动作时与筒身发生磕碰。零件的所有棱边均做了小圆角过渡处理，一方面消除加工过程中的应力集中点，提升零件的疲劳强度，另一方面避免装配过程中锐边划伤操作人员或配套密封件；各安装孔的端面均设计有凸台结构，减少加工面的面积，降低铣削加工的工作量，同时提升装配时的贴合精度，保证连接的同轴度要求。实际工况下，该类摇臂需承受周期性的交变载荷，因此设计时对长臂与筒身的连接根部做了加厚处理，通过圆弧过渡避免应力集中，长期运行下不易出现根部断裂的失效问题；叉型开口的内侧接触面设计有足够的接触宽度，可分散接触应力，减少长期铰接磨损带来的行程误差，保证机构长期运行的动作精度稳定性。
