内燃机核心传动曲柄滑块结构设计

　　这套曲柄滑块结构是往复式动力机械的核心传动单元，在小排量通用汽油机、小型空气压缩机、高压柱塞泵等设备中承担着运动形式转换的核心作用，能将曲轴的连续旋转运动转化为活塞的直线往复运动，或是反向将活塞承受的燃气压力、流体推力转化为曲轴的旋转扭矩输出。从实际应用场景来看，这类结构广泛适配于通用动力设备、小型工程机械动力单元、教学演示教具等领域，不同工况下的结构参数会根据负载、转速、行程要求做针对性调整。

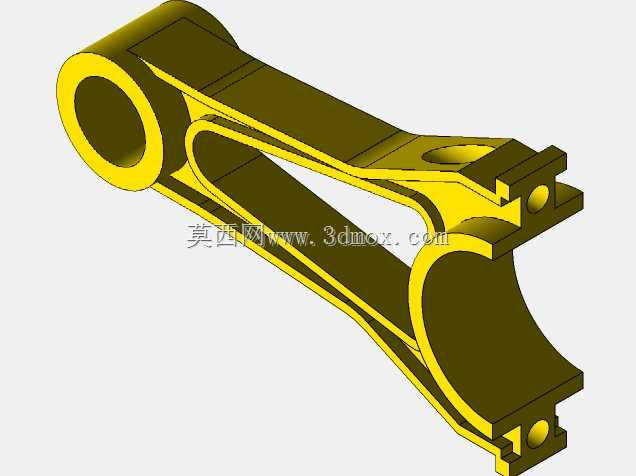

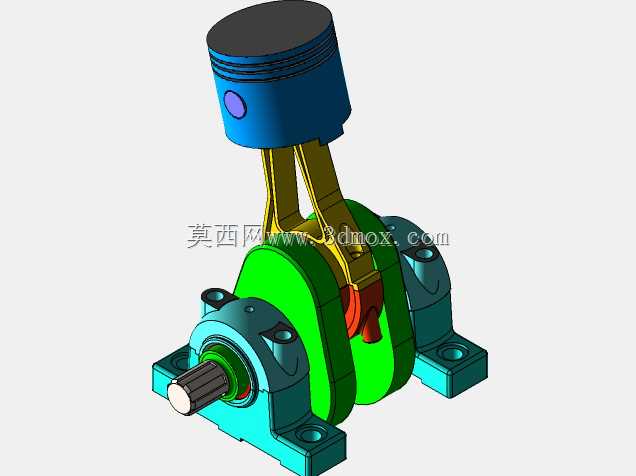

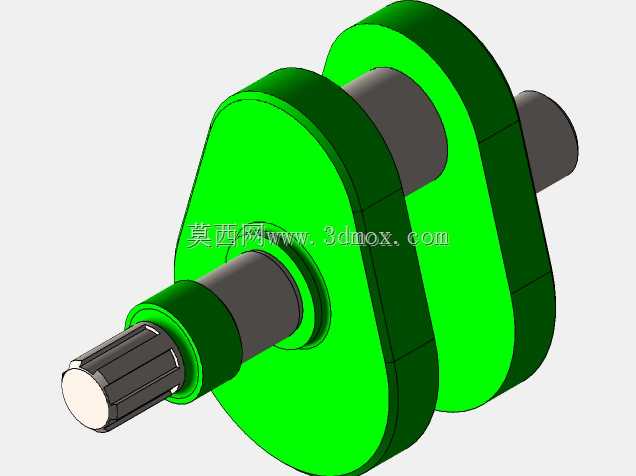

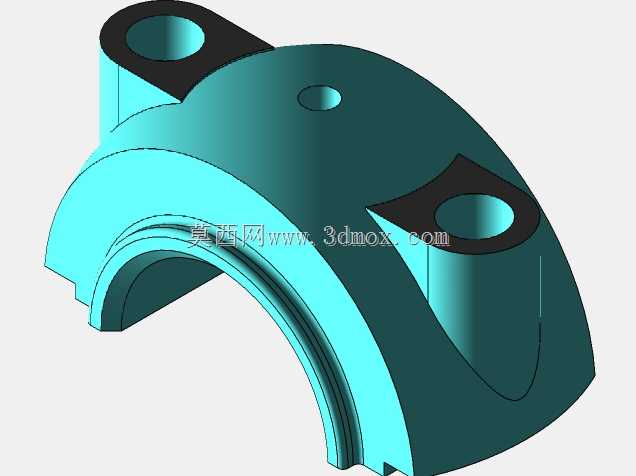

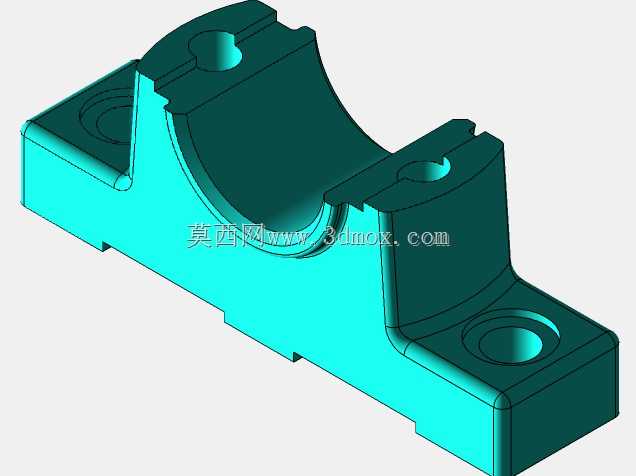

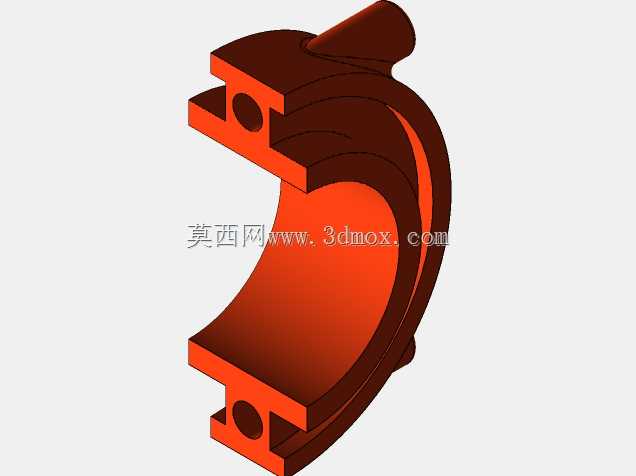

　　从功能特性来看，整套结构包含活塞组件、连杆总成、曲轴单元、支撑轴承座四个核心部分，活塞部分设计有三道环槽结构，可分别安装气环与油环，保证往复运动过程中的腔体密封性，避免工作介质泄漏；连杆采用分体式大头设计，通过轴瓦与曲轴曲柄销配合，小头通过活塞销与活塞铰接，能够在运动过程中灵活传递作用力，同时适配摆动与往复的复合运动需求；曲轴两端通过滚动轴承支撑在分体式轴承座上，轴承座设计有带安装孔的方形底座，可直接通过螺栓固定在设备的机体安装面上，保证传动过程的支撑刚度，减少运行振动。

　　设计过程中首先需要确定的是曲柄半径与连杆长度的比值，这个参数直接决定了活塞的行程长度、侧压力大小以及整机的结构高度，常规通用动力场景下这个比值通常控制在1/3到1/4之间，平衡结构紧凑性与机械效率；活塞销孔的位置需要根据活塞重心做偏移设计，抵消换向过程中的敲击噪声，活塞裙部设计为微椭圆型面，适配热态下的膨胀变形，避免高温工况下出现卡滞；轴承座的分体结合面设计在曲轴中心水平面位置，方便装配时的曲轴吊装与检修，安装孔的孔距公差控制在±0.02mm范围内，保证与机体安装时的同轴度要求，避免轴承出现附加载荷缩短使用寿命。

　　安装边界方面，整套结构的轴向总宽度由轴承座外侧端面决定，安装时需要预留至少5mm的轴向间隙，避免曲轴热膨胀后与端盖发生摩擦；底座安装面的平面度要求不低于0.05mm，固定螺栓需要采用8.8级以上强度等级，按照对角顺序分次拧紧，保证支撑面受力均匀；活塞运动到上止点时，顶部与缸盖之间需要预留0.8-1.2mm的压缩余隙，避免活塞运动到极限位置时碰撞缸盖，同时保证合理的压缩比参数；连杆摆动过程中，其大头侧面与曲轴曲柄臂之间需要保留0.1-0.3mm的侧向间隙，保证连杆在运动过程中可灵活微调位置，避免出现卡滞或偏磨。

　　实际运行过程中，曲轴旋转时曲柄销带动连杆做平面复合运动，连杆小头带动活塞沿缸套轴线做直线往复运动，运动过程中活塞承受的侧向力会通过活塞裙部传递到缸套壁面，设计时通过合理匹配连杆长度与曲柄半径的比值，将最大侧压力控制在材料许用比压范围内，减少缸套与活塞裙部的磨损；曲轴的平衡块设计需要与活塞连杆组件的往复惯性力、旋转惯性力做精准匹配，将整机运行时的一阶、二阶惯性力平衡率控制在90%以上，降低设备运行时的振动幅值，提升整机运行的平稳性与NVH表现。
