家用影音设备红外遥控操作器结构设计

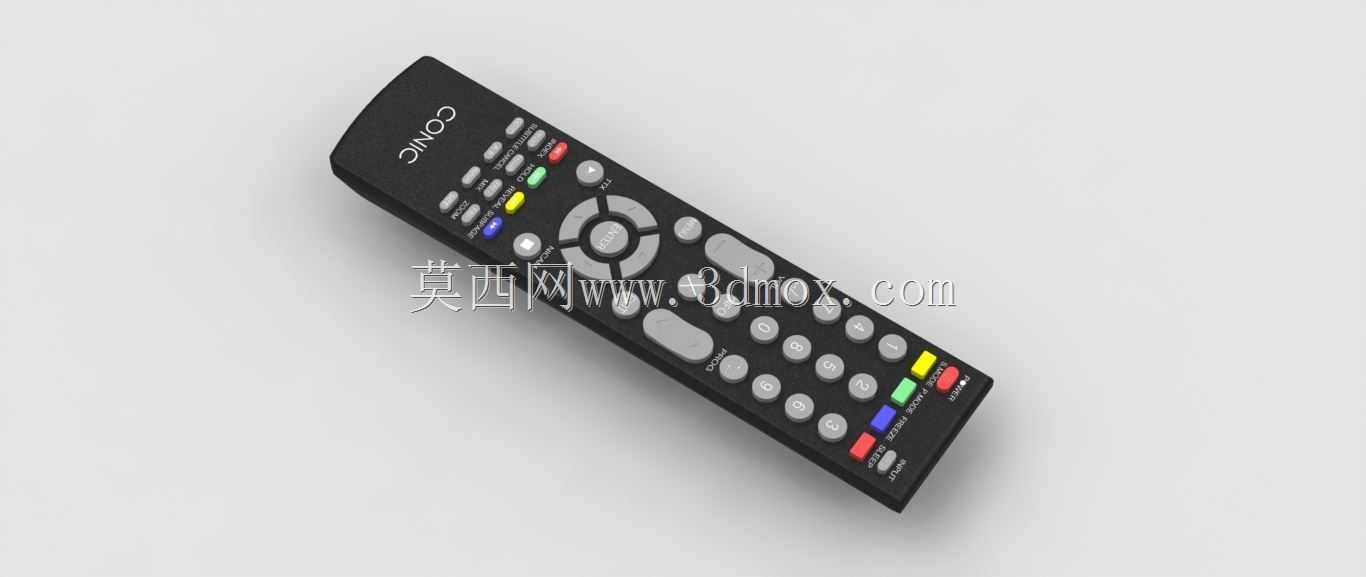

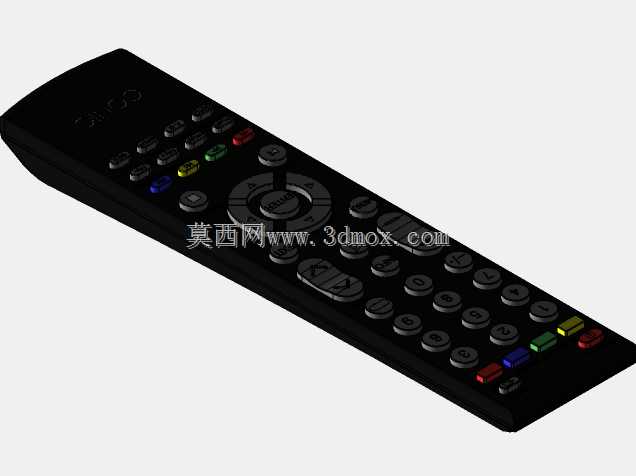

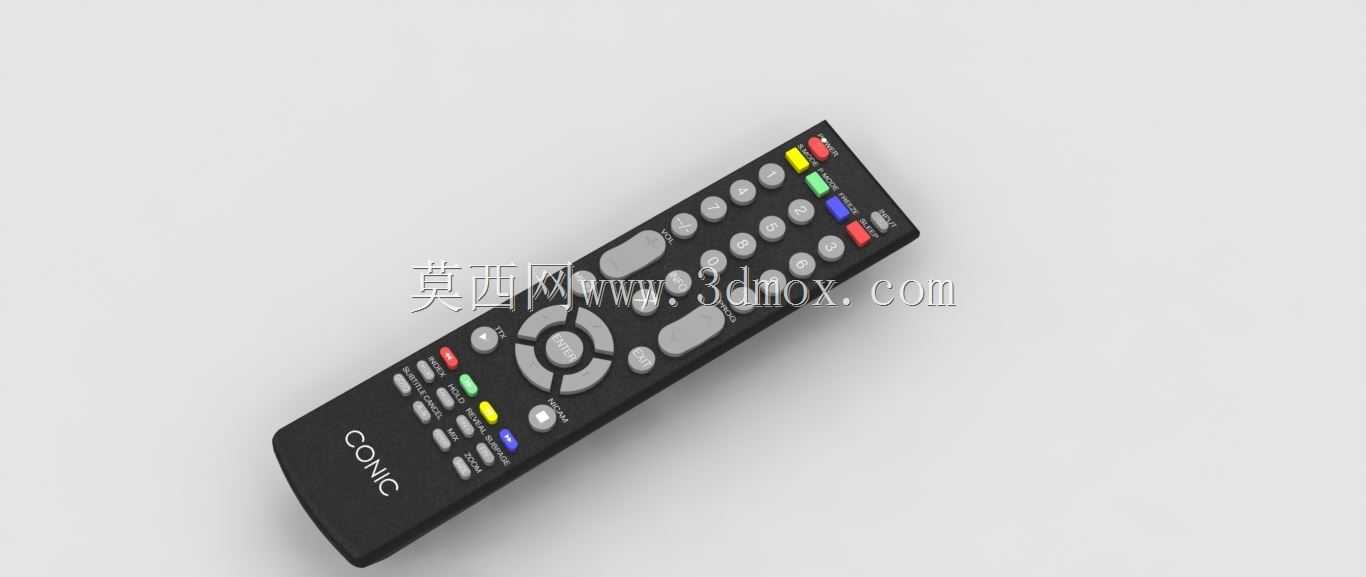

　　日常家庭影音场景里，这类红外遥控装置是用户和显示终端交互最频繁的入口，不用起身走到设备面板旁，坐在常规观影距离的沙发上就能完成所有操作，覆盖频道切换、音量调节、信号源切换、功能菜单调用、播放控制等全场景操作需求，适配客厅、卧室、酒店客房、多媒体会议室等多类使用场景，不管是家用液晶电视、老式CRT电视还是配套的机顶盒设备，都能通过对应的红外编码匹配完成指令传输。从结构设计层面看，整体采用符合人手握持习惯的长条形锥度造型，握持端做了收窄处理，单手握持时食指到小指能自然贴合壳体侧面弧度，拇指可以无阻碍覆盖所有常用功能按键区域，长时间握持操作也不会产生明显的硌手感，壳体边缘全部做了R角过渡处理，没有尖锐棱角，避免日常拿取时磕碰划伤。

　　按键区域做了明确的功能分区，最上方是电源、信号源这类高频基础功能键，中间区域是数字选台键，排布遵循常规电话按键的布局逻辑，符合大众使用习惯，下方是方向导航与确认键，周围环绕菜单、返回、音量频道调节等常用操作键，最下方是彩色功能快捷键，对应不同场景下的快速操作需求，不同功能的按键做了尺寸和表面纹理的区分，导航确认键做了凸起的环形定位设计，盲操作时仅凭触感就能快速定位，数字按键表面做了微凹的弧面处理，贴合指腹按压的触感，彩色功能键采用差异化配色，视觉上快速区分，降低误触概率。壳体采用上下壳扣合的装配结构，配合内部的螺丝柱定位，装配后接缝均匀，缝隙控制在0.1mm以内，既保证外观的整体性，也能避免日常使用中灰尘、

　　少量泼溅的液体进入壳体内部损坏电路。内部预留了电池仓的安装空间，适配常规两节七号电池的供电方案，电池仓盖做了卡扣式锁紧结构，更换电池时不需要额外工具就能轻松打开，同时仓盖和壳体之间设计了定位筋，安装后不会出现松动异响。红外发射头布置在壳体最前端的中心位置，发射窗口做了半透明的滤光片结构，既可以保护内部的发射二极管，也能保证红外信号的发射角度覆盖水平正负60度、垂直正负30度的范围，正常握持状态下不需要刻意对准设备接收端，就能稳定传输指令，信号有效传输距离可以达到8米以上，满足常规户型客厅的使用需求。设计过程中充分考虑了日常使用的跌落场景，壳体选用耐冲击的ABS材质，壁厚控制在1.8mm，按键区域的壳体内部做了网格状的加强筋结构，

　　既提升整体结构强度，1.2米高度自由跌落到木质地板上不会出现壳体开裂、按键卡滞的问题，也能控制整体重量，带电池的整机重量控制在80g左右，长时间手持不会有负重感。按键采用硅胶材质，和壳体上的按键孔位配合间隙控制在0.15mm，按压行程1.2mm，按压力度控制在1.5N左右，按压时有清晰的反馈手感，不会出现软塌或者卡键的问题，硅胶按键表面做了耐磨的UV涂层，长期按压字符也不会轻易磨损脱落。整体外形尺寸控制在长185mm、宽48mm、最厚处22mm的范围内，握持端厚度收窄到15mm，不管是放在茶几上还是拿在手里都不会占用过多空间，侧边没有突出的结构，平时放在沙发缝隙、电视柜收纳格中也不会出现卡滞的情况，日常收纳十分方便。电路部分的安装位在壳体内部做了对应的定位柱，PCB板通过螺丝固定在定位柱上，和按键、红外发射头、电池触点的位置精准对齐，装配时不需要额外调整就能保证所有部件的配合精度，电池触点采用弹片式结构，和电池正负极接触可靠，即使设备出现轻微晃动也不会出现接触断电的问题。
