可调节角度壁挂式电视安装挂架结构

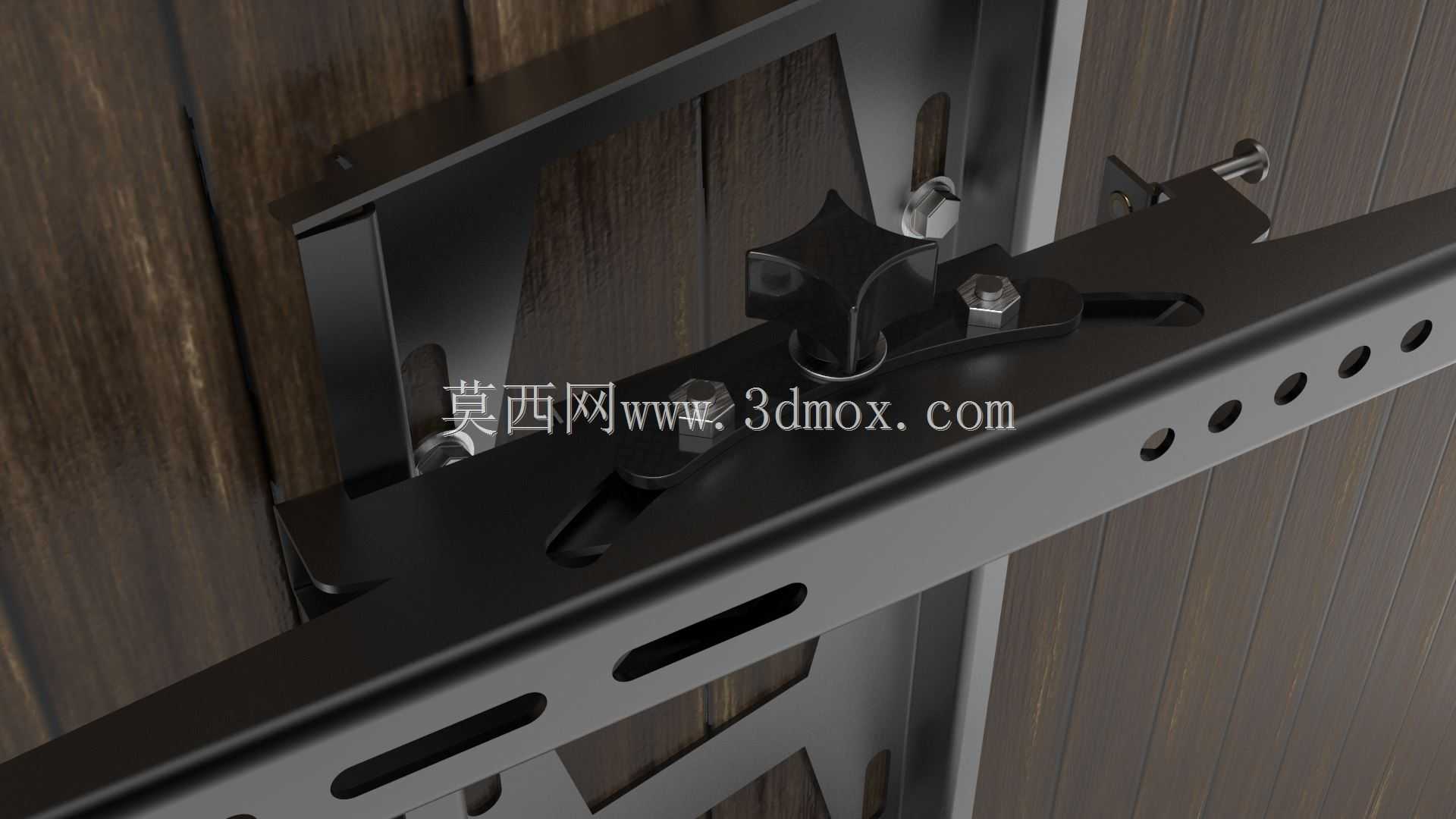

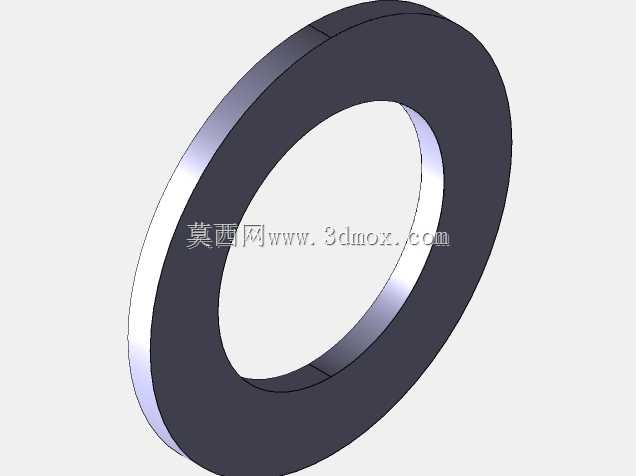

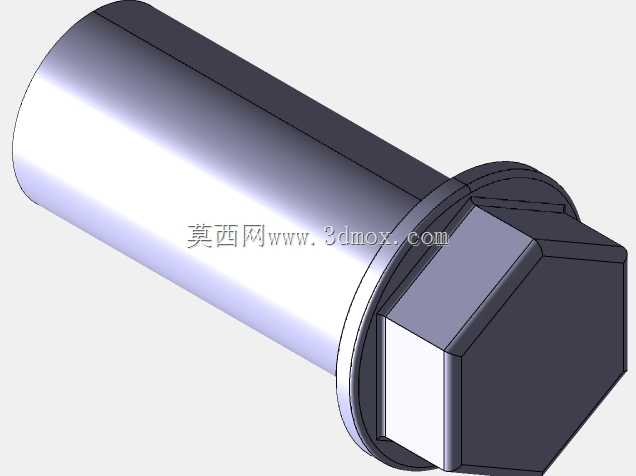

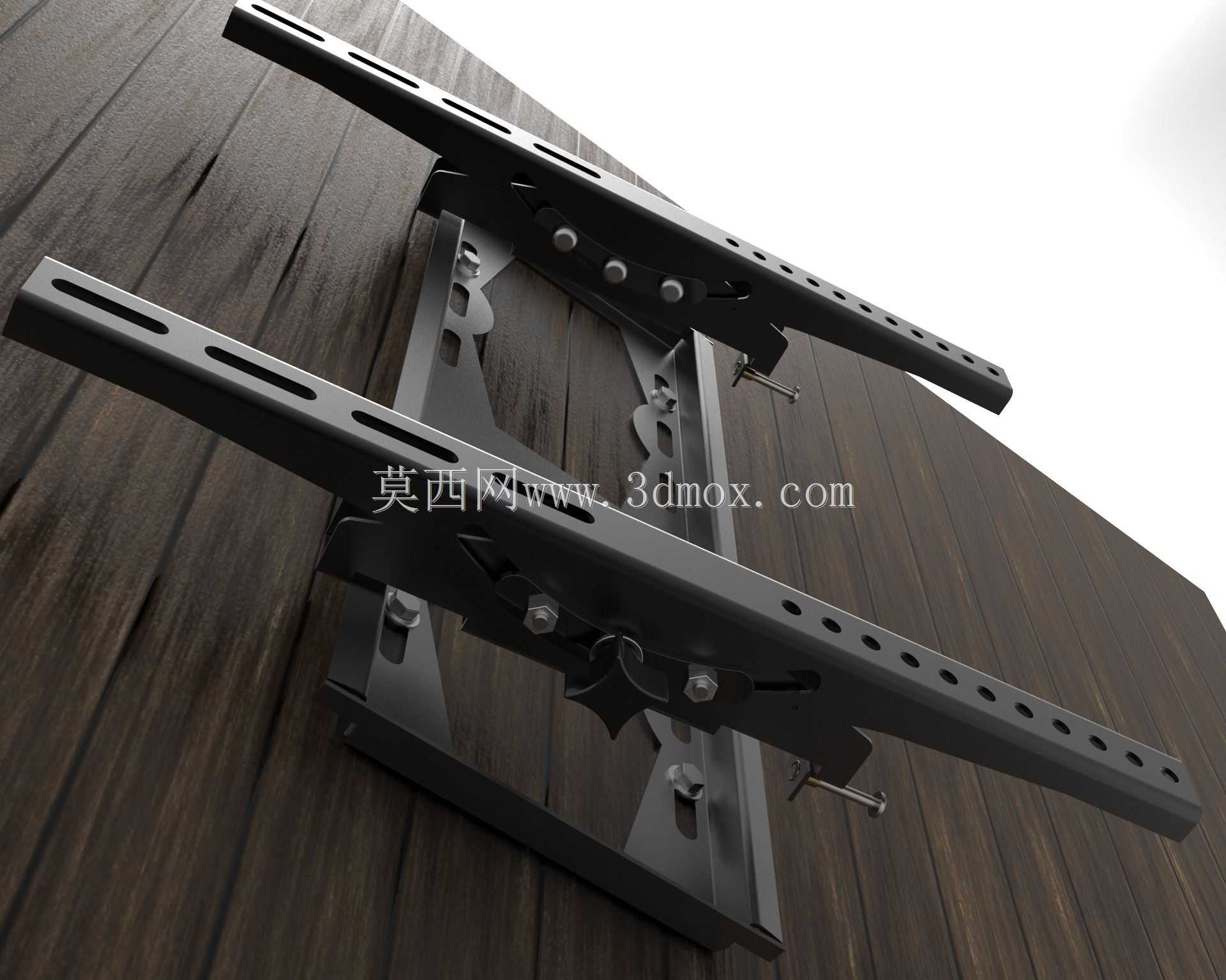

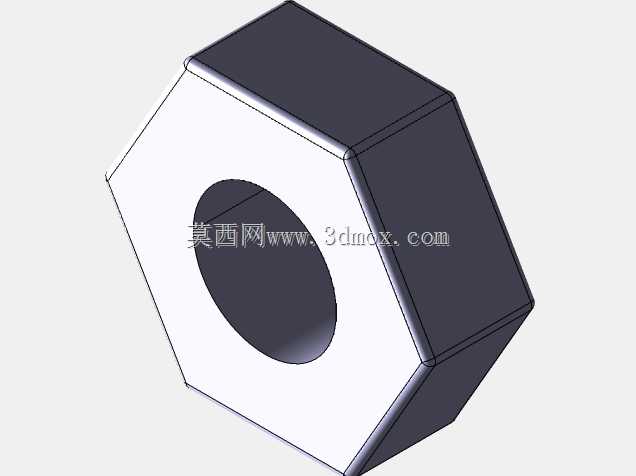

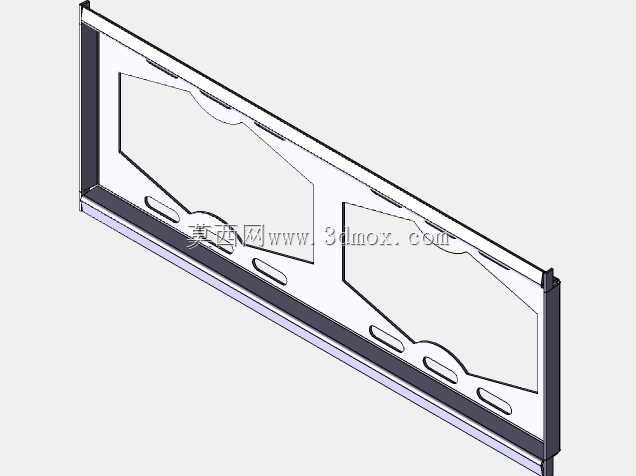

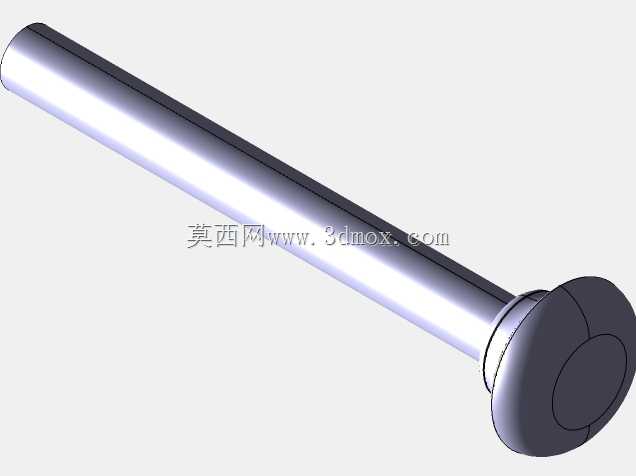

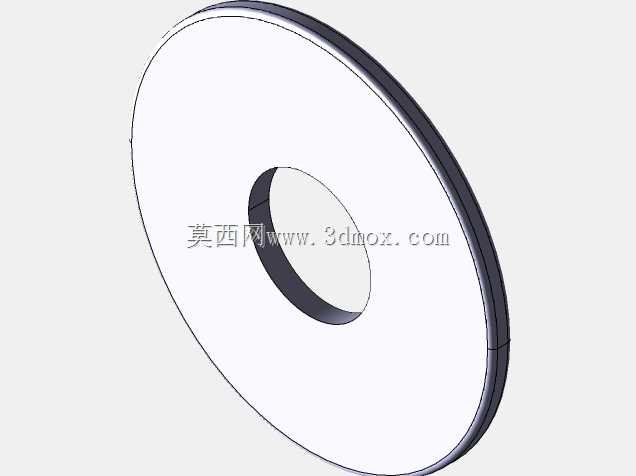

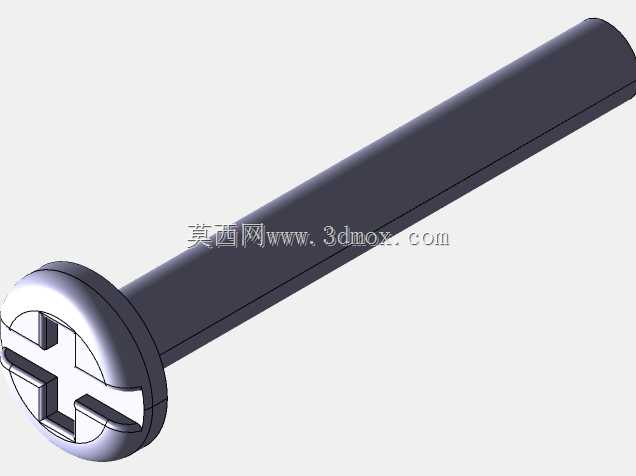

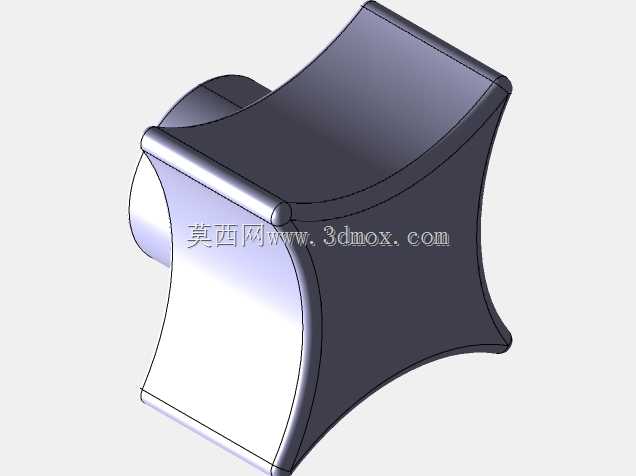

这类壁挂挂架主要应用于家庭客厅、办公会议室、商业展示空间的平板显示设备墙面固定场景，替代传统落地支架释放桌面与地面空间，同时避免显示设备摆放时的磕碰倾倒风险。从结构设计来看，挂架采用分体式组合结构，分为墙面固定底座与显示设备连接挂臂两个核心部分，两者通过铰接转轴与锁紧螺栓连接，可实现一定范围内的俯仰角度调节，满足不同观看高度、不同观看距离下的视角调整需求，避免屏幕反光带来的观看体验下降。挂臂上开设的多组等距长条调节孔，可适配不同孔距标准的显示设备背部安装位，覆盖主流尺寸段的平板显示设备安装需求，长条孔的设计也预留了安装时的水平微调余量，降低现场安装的对位难度，无需在墙面反复打孔调整位置。墙面固定部分设置了多组膨胀螺栓安装孔，可根据墙体材质（实心砖墙、混凝土墙、轻钢龙骨墙）选择对应的固定点位，保证挂架与墙体的连接强度，挂臂与墙面底座的挂接结构支持快速拆装，后期显示设备维护、线路检修时无需完全拆除墙面固定底座，即可将显示设备整体取下，降低后期维护的操作难度。设计过程中充分考虑了安装边界的适配性，挂架收拢状态下与墙面的间隙控制在合理范围，既保证了挂架的结构强度，也不会让显示设备与墙面距离过大影响美观，角度调节时的运动轨迹做了干涉校验，调节过程中挂臂不会与墙面、显示设备背部的凸起接口产生磕碰，挂架整体采用冷轧钢板冲压成型后做表面防锈喷涂处理，承重部位做了折弯加强筋设计，在控制整体重量的前提下提升结构刚性，避免长期承重出现形变。所有连接螺栓均采用标准紧固件，现场安装时无需特殊定制工具，使用常规的扳手、水平仪即可完成全部安装流程，挂架的受力点经过载荷分布计算，固定后显示设备的重心始终落在墙面固定点位的支撑范围内，不会出现长期使用后的下坠倾斜问题。
