索尼PlayStation2薄款游戏主机结构

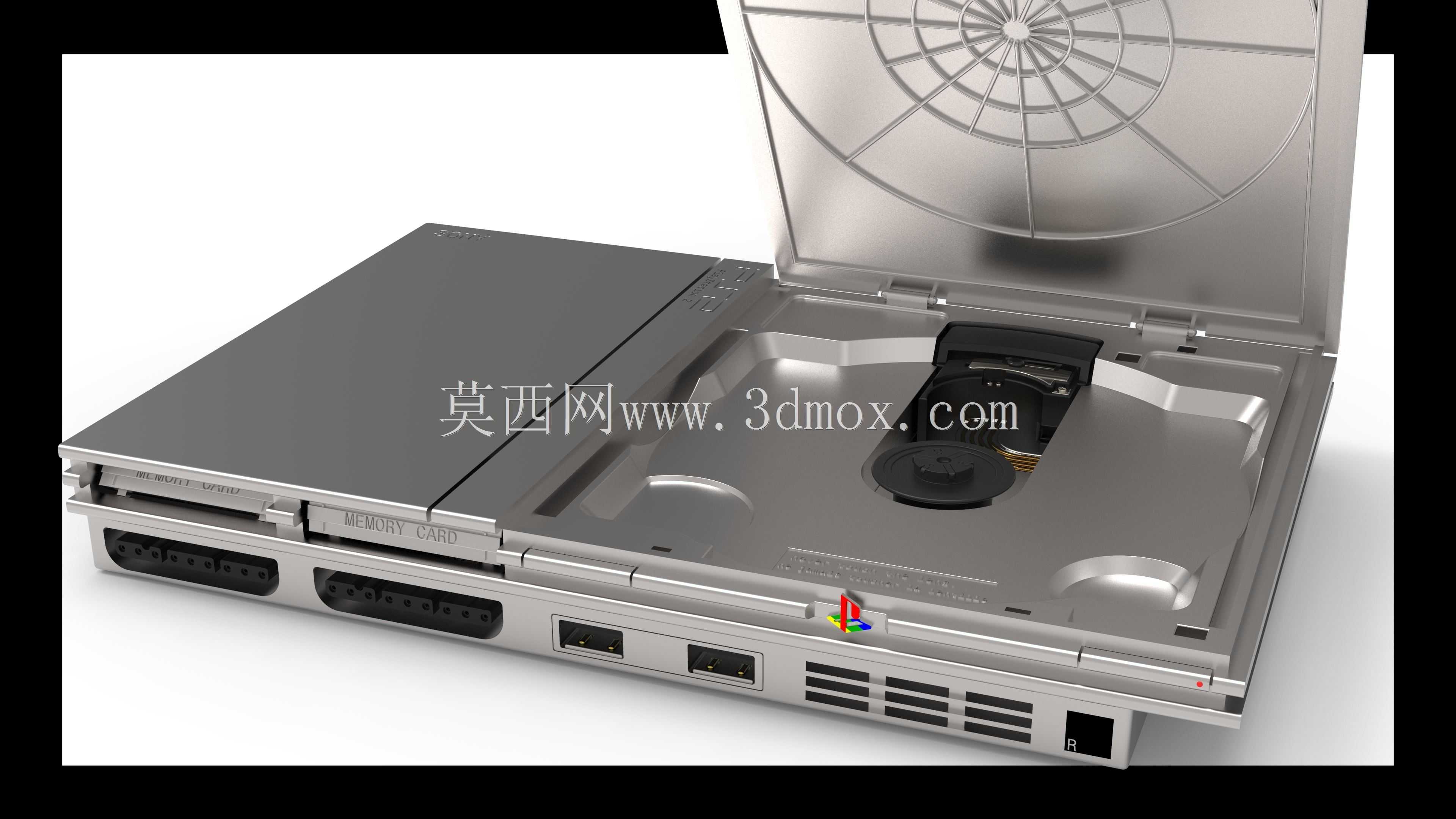

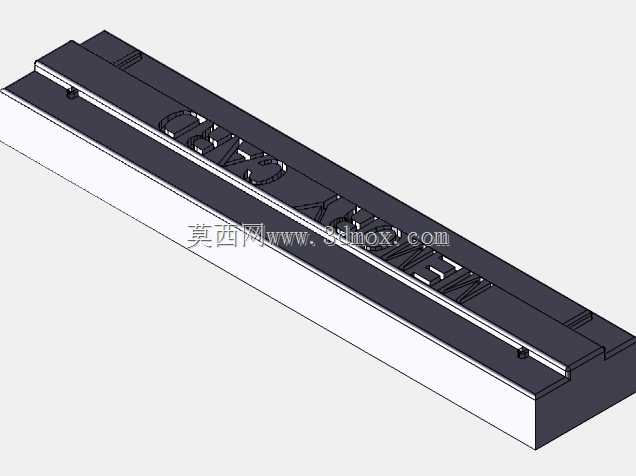

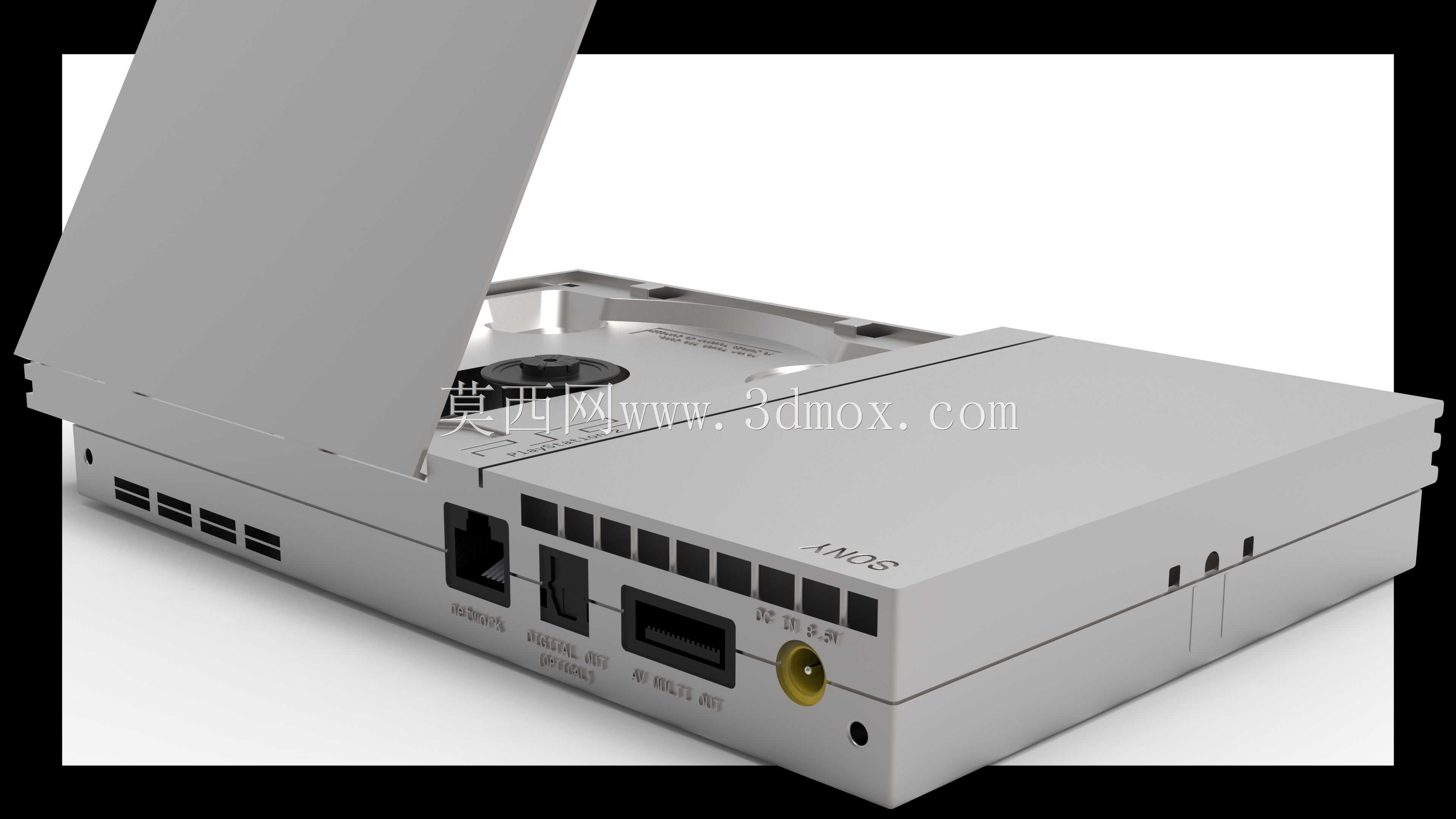

该模型还原的是薄款PlayStation2家用游戏主机的完整结构，从结构设计角度看，这类消费电子设备的设计需要兼顾内部硬件排布、散热效率、接口易用性与外观质感的多重平衡。首先从实际使用场景出发，该设备作为客厅娱乐终端，需要放置在电视柜等平面空间，因此整机采用扁平卧式布局，薄款机型的厚度控制在28mm左右，长宽尺寸分别为230mm与152mm，占用桌面面积极小，适配多数家庭的影音设备摆放空间，底部预留的四个橡胶支脚高度为2mm，既可以保证机身底部与放置平面之间留出通风间隙，也能避免机身滑动刮花接触面。从功能结构来看，模型完整还原了上翻盖式光驱仓结构，仓盖通过后侧的金属转轴与机身主体连接，开合角度最大可达110度，仓盖内侧的放射状加强筋结构是设计的核心细节之一，这类筋位既可以提升薄型仓盖的结构强度，避免长期开合出现形变，同时也能在光驱读盘时引导内部气流流动，辅助光盘高速旋转时的散热。机身前侧排布的两个记忆卡插槽、两个手柄接口，位置高度距离底面12mm，插拔操作时手腕无需过度抬起，符合日常坐姿下的操作人机工程学要求；后侧的电源接口、音视频输出接口、散热格栅排布紧凑，接口之间的间距预留了10mm以上的操作空间，避免不同线材插头之间出现干涉。机身外壳采用上下壳扣合的装配方式，接缝处的错位量控制在0.1mm以内，既保证了外观的整体性，也方便后期维修时的拆装操作。机身侧面的散热格栅采用横向长条开孔设计，开孔宽度1.5mm，既可以阻挡外界较大尺寸的异物进入机身内部，也能保证内部电源模块、主板芯片产生的热量可以顺利通过自然对流排出，避免长时间高负载运行时出现过热降频的问题。从建模细节来看，模型还原了机身表面的磨砂质感处理、前侧的PlayStation品牌标识、各个接口的内部针脚结构、仓盖内部的光驱主轴与激光头组件，所有结构的装配关系都与实际量产机型一致，没有出现结构干涉的问题，对于消费电子结构设计从业者来说，可以参考这类成熟产品的筋位排布、接口布局、空间利用率设计思路，在做同类扁平式数码产品结构设计时，平衡好结构强度、散热性能与外观尺寸的关系，避免出现为了追求超薄而牺牲结构可靠性或者散热能力的问题。
