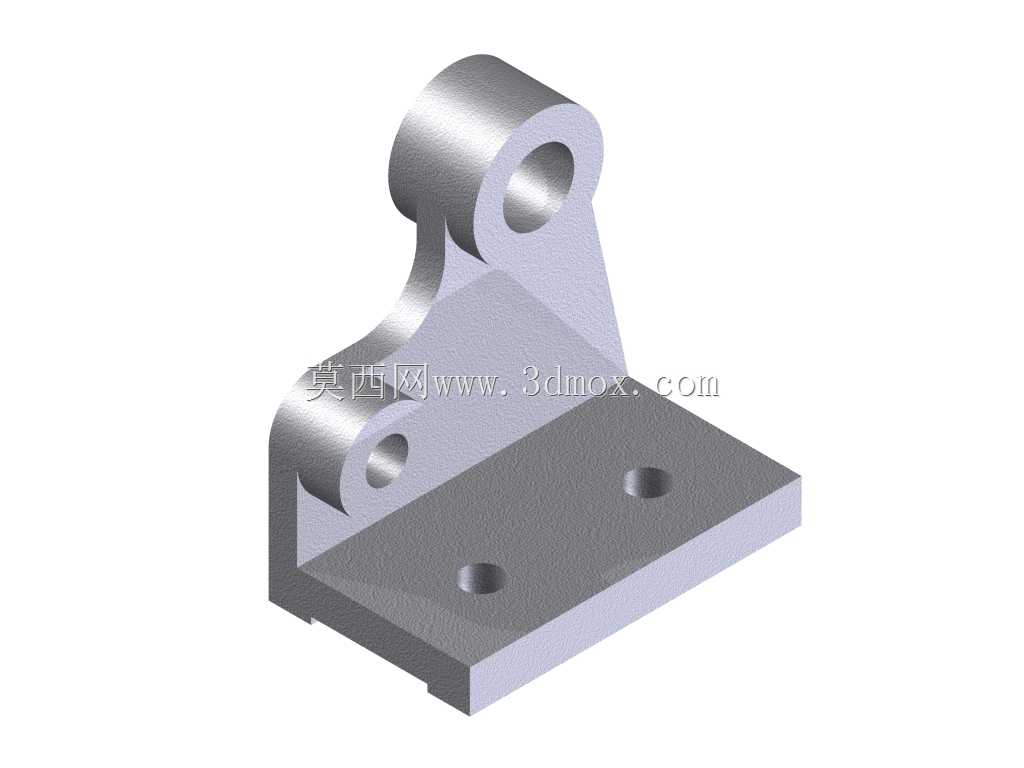

带双铰支耳的等距安装支座结构设计

这类带双铰支耳的安装支座，多应用在轻工自动化输送线、小型工装夹具的铰接支撑工位，也可作为气动元件摆臂的固定基座使用，核心作用是为需要绕固定轴做小角度摆动的杆件提供稳定的安装基准，同时承受摆动过程中产生的径向载荷与小幅倾覆力矩。从结构设计逻辑来看，底部矩形安装板采用等距沉孔布局，三个安装孔沿安装板长度方向等距排布，沉孔深度匹配常用内六角圆柱头螺钉的头部高度，安装后螺钉头部不会突出安装板表面，避免与周边运动部件产生干涉，安装板底部预留的浅槽结构，是为了适配安装基面存在的局部凸起，保证支座安装后与基面完全贴合，不会因基面不平整导致支座安装倾斜，影响上部铰支孔的同轴度。上部的两个铰支耳采用上下错位排布，大直径铰耳位于支座上部靠后位置，小直径铰耳位于大铰耳下方靠前位置，两个铰耳的内孔轴线保持平行，这种错位布局可以同时适配两个不同直径的铰接销轴，满足双摆杆联动机构的安装需求，铰耳与底部安装板之间采用渐变圆弧过渡，避免直角连接处的应力集中，在承受交变摆动载荷时不会出现根部断裂的问题。铰耳的内孔表面预留了精加工余量，实际加工时可通过铰削工艺保证孔的尺寸精度与表面粗糙度，满足铰接副的转动配合要求，安装板的厚度与铰耳的外径尺寸经过载荷校核，在额定载荷下的变形量控制在0.02mm以内，能够保证铰接机构的运动精度。设计过程中优先考虑了安装的便捷性，底部安装板的侧边做了小倒角处理，安装时可以快速对准安装基面的螺纹孔，铰耳的外端面也做了倒角，方便销轴的穿入装配，整体结构没有冗余设计，在保证结构强度的前提下尽可能控制了整体重量，适合在对安装空间有严格限制的紧凑型设备中使用。这类支座的安装边界需要注意，安装时需保证支座铰耳孔的轴线与摆动杆件的转动轴线完全重合，避免出现别劲现象，加速铰接副的磨损，安装基面的平面度需要控制在0.05mm以内，保证支座安装后的稳定性。
