M8转M6螺纹转接旋钮式操作手轮

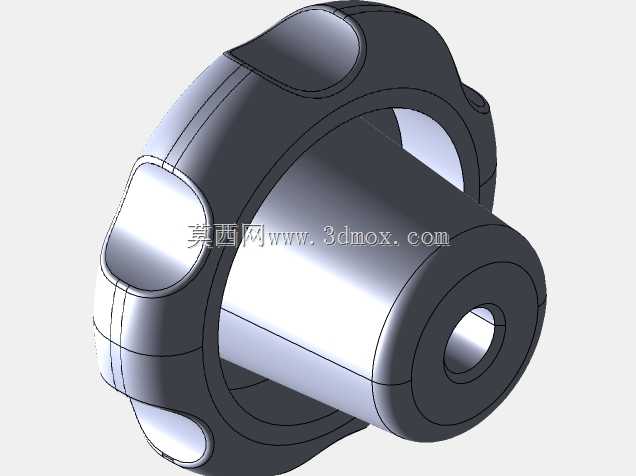

这款带内螺纹转接结构的操作手轮，常见于中小型机床进给调节、工装夹具锁紧定位、检测设备微调机构这类需要手动旋拧操作的工位，区别于普通光孔手轮，它自带M8与M6两种规格内螺纹衔接结构，不需要额外搭配转接螺母就能直接适配两种不同螺纹直径的调节螺杆，省去了装配时额外选配转接件的工序，也避免了额外加装螺母带来的轴向窜动间隙。从结构设计来看，手轮外圈做了多段圆弧内凹的握持槽，槽边全部做了R3以上的圆角过渡，没有尖锐棱角，操作人员戴劳保手套操作时也不会勾挂织物，旋拧时的施力面贴合指腹弧度，长时间微调操作不容易产生手部疲劳，相比传统圆盘式光面手轮，同等外径下的握持力矩提升了近四成，不需要额外加装手柄就能满足常规锁紧力需求。中间的同轴套筒段做了阶梯式结构，大端的M8内螺纹深度达到12mm，小端的M6内螺纹深度为8mm，两段螺纹保持同轴度公差在0.02mm以内，旋装到螺杆上之后不会出现偏摆，套筒外圆做了高光洁度处理，和设备面板的安装通孔配合时，能起到径向定位的作用，安装时手轮和面板之间预留0.5mm的间隙，避免转动时出现摩擦卡滞。设计时特意将手轮的最大回转外径控制在60mm，这个尺寸刚好适配大部分台式设备的操作面板布局，不会因为手轮尺寸过大干涉相邻的按钮或者其他操作件，套筒的总伸出长度为28mm，安装后握持部分和面板之间留有足够的手指操作空间，即使是手掌较大的操作人员也能顺利将手指探入握持槽完成旋拧动作。材质方面默认采用增强尼龙注塑成型，整体重量只有同尺寸铸铁手轮的六分之一，不会给调节螺杆带来额外的径向负载，同时表面自带哑光磨砂质感，不容易残留操作时的油污，日常清洁维护只需要用干布擦拭即可，在一些有绝缘需求的检测设备工位上，非金属材质也能避免静电传导影响检测精度。手轮的端面做了平整处理，需要加装刻度盘的场景下可以直接粘贴不干胶刻度标识，不需要额外加工端面，适配多类需要可视化调节量的工位，螺纹部分做了预涂润滑层，首次旋装时不会出现卡涩，长期使用后螺纹磨损量也控制在行业标准允许范围内，常规工况下的锁紧循环寿命能达到万次以上，不会因为螺纹滑丝导致操作失效。
