嵌入式矩形百叶通风口带安装框结构

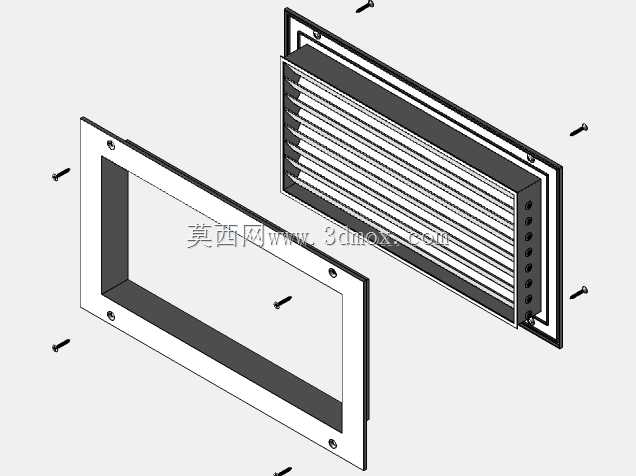

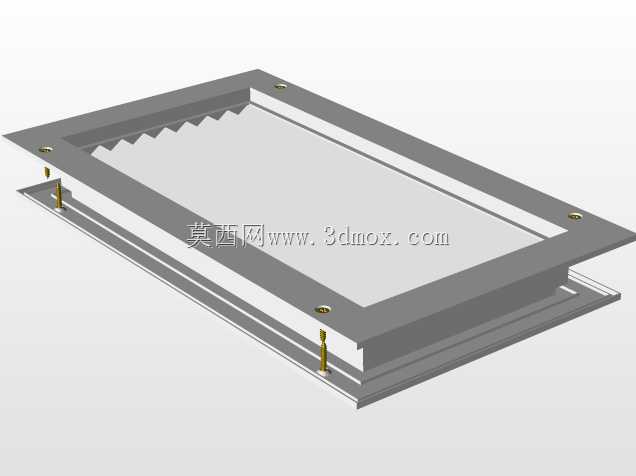

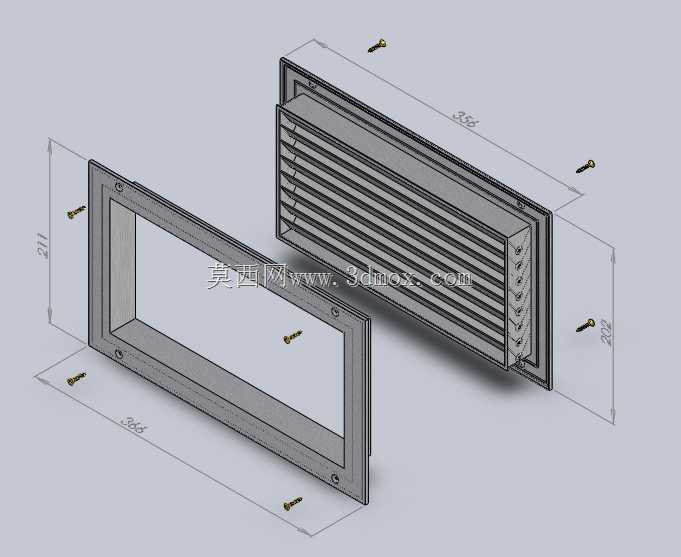

在商用建筑通风系统、机电设备柜体散热、室内新风末端布设场景中，这类带分体安装框的矩形百叶构件是极为常用的通风配套部件，很多刚接触暖通配套结构设计的工程师容易忽略安装框与百叶主体的配合公差，导致现场安装时出现缝隙不均、固定后百叶歪斜的问题。从结构设计逻辑来看，这款构件采用分体式设计思路，将预埋固定的外框与带百叶导流的内芯做成分离结构，外框提前嵌入墙体、柜体开孔或者装饰面预留位，通过四周的沉头螺丝完成预固定，待饰面施工完成后再将百叶内芯推入外框完成卡合，这种设计能避免施工过程中灰尘、涂料污染百叶叶片，也能大幅降低后期维护清理的拆装难度，不需要撬动周边饰面就能直接取下内芯清理积灰。从尺寸边界来看，构件整体外轮廓长度为336mm，宽度为235mm，外框的翻边宽度预留了15mm的安装搭接量，适配的墙体或柜体开孔尺寸需要控制在320mm*220mm左右，开孔公差不能超过±2mm，否则会出现外框无法嵌入或者安装后缝隙过大的问题。百叶部分采用等间距平行斜叶片设计，叶片倾斜角度设置为45度，既能保证通风路径的通畅，减少风阻带来的通风效率损耗，又能从视觉上遮挡通风口内部的管线或结构，同时避免外部杂物、溅水直接进入通风道内部。配套的固定螺丝采用十字沉头自攻螺丝，安装后螺丝头完全沉入外框的沉孔内，不会突出安装面影响内芯的装配贴合度，外框与内芯的配合面预留了0.5mm的间隙公差，既保证拆装时的顺畅度，又不会因为间隙过大出现使用过程中的异响问题。在实际选型应用中，这类构件常被用于酒店客房卫生间通风、中央空调出风口配套、电气控制柜侧面散热通风、机房墙面通风换气等场景，设计时需要根据实际通风量需求调整叶片间距，这款常规款的叶片间距为12mm，在保证通风面积的同时兼顾了防护性能，不需要额外加装防护网就能阻挡较大体积的杂物进入风道。很多现场安装出现的漏风、震动异响问题，本质上是前期建模时没有考虑安装面的平整度公差，外框背面没有预留密封胶条的安装槽位，这款结构在外框与安装面接触的一圈预留了2mm深的密封胶条嵌槽，安装时嵌入三元乙丙密封胶条，就能有效填补安装面的不平整缝隙，减少漏风与震动传递。
