悬挂式洁净气体灭火储罐三维设计

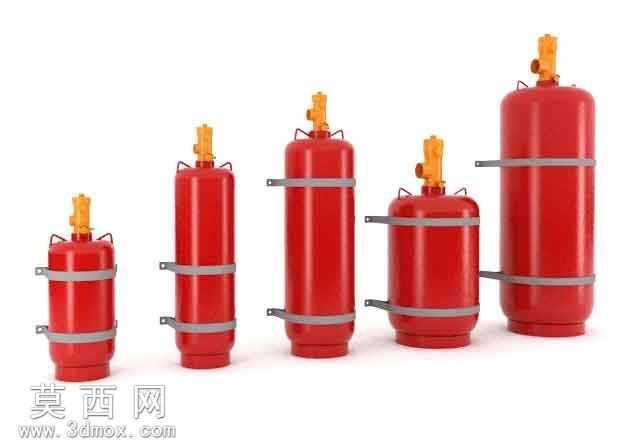

本作品为系列化悬挂式洁净气体灭火储罐三维模型，建模阶段采用Rhino软件完成全参数化结构搭建，首先依据悬挂式灭火装置的行业通用尺寸规范，确定不同规格罐体的直径、高度、壁厚核心参数，通过旋转成型指令生成罐体主体的回转曲面，严格保证罐体上下封头的圆弧过渡曲率符合压力容器的结构强度要求，避免应力集中的结构缺陷。罐体顶部的阀门驱动机构采用实体建模方式，拆分出阀体基座、启动压头、密封端盖、安全销座多个独立零件，逐一匹配零件间的装配公差，还原驱动机构与罐体顶部法兰的连接结构，保证阀门与罐体的衔接处无结构错位。罐体外部的固定抱箍采用钣金建模逻辑，先绘制抱箍的展开轮廓线，通过折弯指令生成适配不同罐体直径的弧形箍带，同时在箍带上预留安装固定耳片，耳片上的安装孔位严格对齐实际安装的孔距标准，还原抱箍与罐体贴合的包裹结构。材质渲染阶段，罐体主体采用高光泽消防红金属漆材质，调整材质的反射粗糙度参数，模拟钢制压力罐体表面的烤漆质感，还原漆面均匀光滑的视觉效果；抱箍部分采用哑光银灰色金属材质，添加细微的磨砂纹理，区分金属箍带与漆面罐体的材质差异；顶部阀门采用亮橙色工程塑料材质，适当降低材质反光度，匹配消防装置启动部件的警示色视觉特征。设计过程中针对五种不同容积的罐体规格做了系列化适配，统一所有规格的顶部阀门接口尺寸、抱箍安装结构逻辑，保证同系列配件的通用性，同时调整不同规格罐体的长径比，在满足灭火剂充装容积要求的前提下，优化罐体悬挂后的受力分布，让固定抱箍的承重位置更合理。模型整体结构拆分清晰，所有零件的装配关系符合实际灭火储罐的生产装配逻辑，曲面过渡顺滑无破面，可直接用于消防产品展示、安装场景模拟、产品结构验证等场景，能够直观呈现不同规格悬挂式灭火储罐的外观特征与结构组成。
