ANSI150标准多规格滑动法兰三维设计

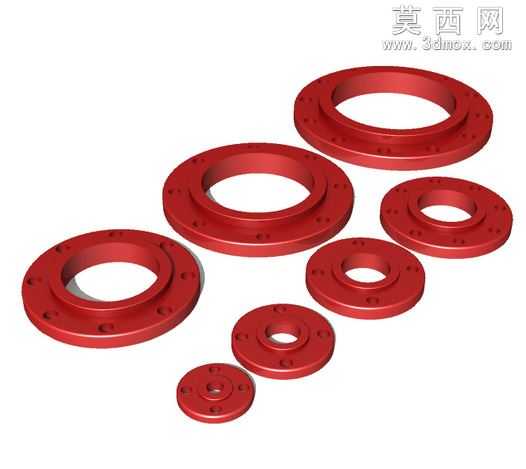

本次设计的滑动法兰系列严格遵循ANSI 150压力等级标准，覆盖1英寸、2英寸、4英寸、6英寸、8英寸、10英寸共6种常用管路通径规格，采用三维参数化建模方式完成全系列产品的数字化构建。建模阶段首先以法兰密封面、螺栓孔分布圆、内孔通径为核心基准参数，通过全局变量关联不同规格的尺寸逻辑，保证同系列法兰的结构比例统一、安装尺寸符合行业规范，所有螺栓孔采用圆周阵列方式生成，孔位公差严格匹配对应通径的连接要求，密封面的凸台高度、表面平整度参数均按照管路连接的密封需求设定。材质与渲染环节，针对法兰常用的铸钢、涂漆碳钢应用场景，为模型赋予哑光红色防锈漆材质效果，通过调整材质的粗糙度、反射率参数还原工业涂装法兰的真实质感，渲染时采用柔和的工业产品布光方案，清晰呈现法兰的端面结构、螺栓孔倒角、颈部过渡圆角等细节特征，不同规格的法兰按照尺寸梯度有序排布，直观展现全系列产品的尺寸差异。结构设计上，滑动法兰采用松套式连接结构，内孔直径略大于对应管道外径，可在管道上灵活滑动调整安装位置，法兰盘厚度根据压力等级做等强度设计，螺栓孔数量随通径增大合理递增，边缘做圆角过渡处理避免应力集中，既满足150磅级的管路承压要求，也兼顾了安装便利性与加工工艺性。设计过程中充分考虑实际工程应用场景，所有规格的安装尺寸均与同压力等级的标准法兰完全兼容，可直接用于管路系统的装配模拟、安装施工指导、产品展示等场景，参数化的建模逻辑也支持后续快速调整压力等级、通径规格，拓展衍生更多适配不同工况的法兰型号。
