美式流量控制B50B室外消火栓三维设计

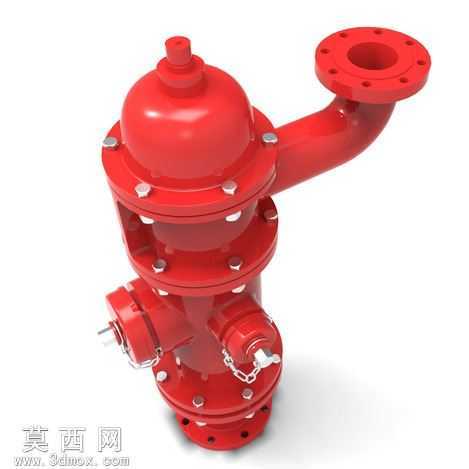

本模型为美式流量控制B50B室外消火栓的三维设计成果，建模阶段依托专业三维设计软件完成全参数化构建，严格遵循该型号消火栓的实际工程尺寸比例，对每一处结构细节进行精准还原。首先从主体立式筒体结构入手，先绘制底部法兰连接端的截面草图，通过拉伸、阵列特征完成底部带螺栓孔的法兰盘建模，确保法兰盘的螺栓孔分布、密封面结构完全符合实际管件连接标准，保证与地下供水管网对接结构的合理性。筒体部分采用分段建模方式，依次构建下部进水腔、中部阀组安装腔、上部出水腔的壳体结构，对壳体外部的多层法兰紧固结构逐一建模，通过螺栓、螺母的标准件阵列装配，还原真实产品的法兰拼接密封结构，每一处螺栓的位置、螺母的厚度都参考实物比例设置，避免出现结构失真。侧面的弯管出水接口采用扫掠特征完成流道建模，弯管端部的法兰盘同样按照连接标准设计，保证外接消防水带接口的结构匹配性；筒体正面的两个侧式出水接口，建模时还原了接口的阀瓣结构、外部的链条防护结构，链条采用链节逐段装配的方式完成，还原真实使用中接口防护盖的连接状态，避免防护盖遗失。顶部的阀杆操作端、阀盖结构也做了精细化处理，对阀盖的紧固螺栓、顶部的操作接口结构逐一还原，保证整体外观与实物一致。材质与渲染阶段，主体消防红漆面采用高光泽防锈漆材质设置，调整材质的漫反射、高光参数，还原金属漆面的饱满质感，金属螺栓、链条部分采用镀锌金属材质，区分漆面与金属件的质感差异，法兰密封面处做了细微的哑光材质处理，模拟密封垫片的视觉效果。渲染时采用柔和的影棚布光，多角度打光消除模型暗部死黑，突出消火栓的结构轮廓与漆面光泽，同时添加细微的环境反射，让模型呈现更真实的金属漆面质感。结构设计上充分考虑室外消火栓的功能逻辑，内部预留了流量控制阀组的安装空间，进水端、出水端的流道做了顺滑过渡处理，避免出现流道直角转折，符合实际供水的流体力学要求，外部的紧固结构分布均匀，保证壳体承压时的结构强度，各接口的位置布局符合消防作业的操作习惯，侧出水口的高度、角度都参考实际使用场景设置，方便消防人员快速连接水带。整个建模过程遵循从整体到局部的设计思路，先搭建主体框架确定整体尺寸比例，再逐步细化各个接口、紧固零件、附属结构，每完成一个部件的建模都核对尺寸比例，确保整体装配无干涉，各部件的连接关系符合实际产品的装配逻辑，最终呈现的模型不仅外观还原度高，结构逻辑也完全符合真实消火栓的工程设计要求，可用于消防设施展示、场景布置、产品演示等多种用途。
