钢丝绳隔振缓冲连接件三维设计作品

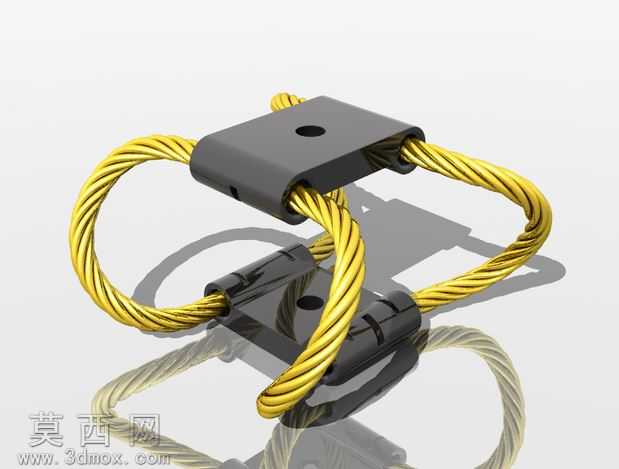

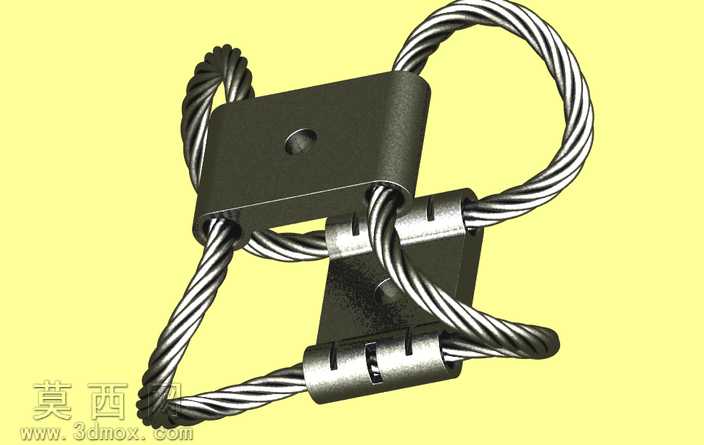

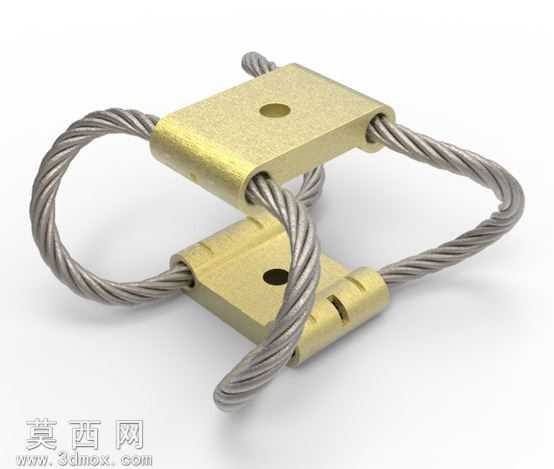

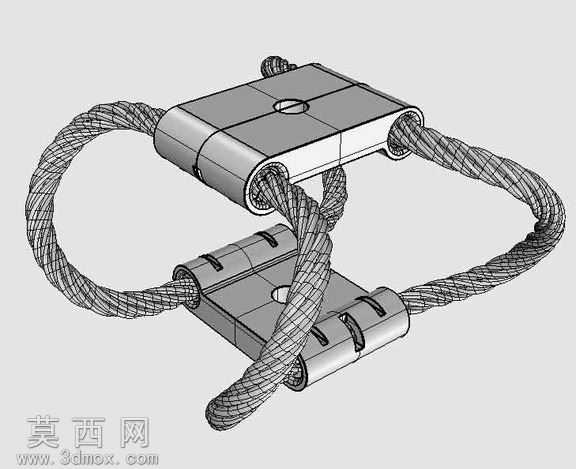

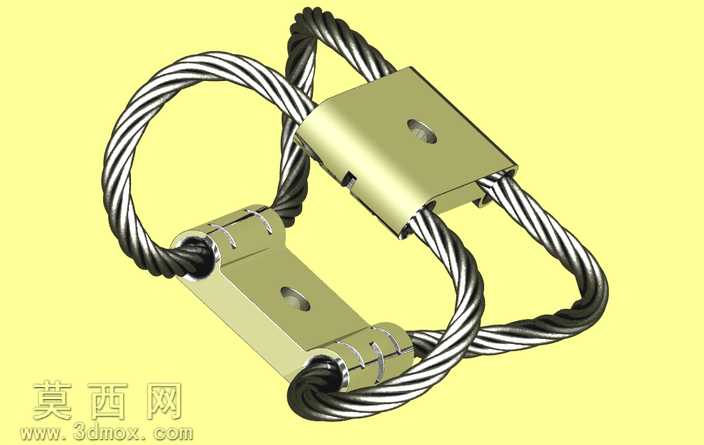

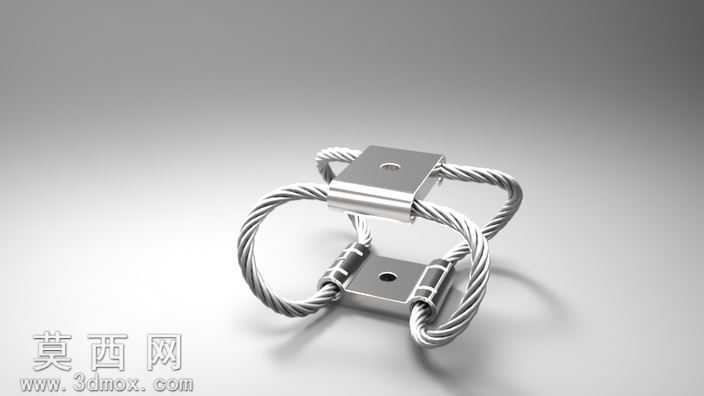

本作品为钢丝绳隔振缓冲连接件的三维设计成果，建模阶段依托主流三维设计软件完成全参数化构建，首先对产品的两大核心组成部分进行拆分建模：其一为上下对称布置的金属安装夹板，建模时精准还原夹板的折弯成型结构，包括中部用于安装固定的通孔特征、两端用于穿设固定钢丝绳的卷边压合结构，对夹板的圆角过渡、壁厚均匀性做了符合冲压加工工艺的参数设置，确保模型可直接对接生产加工的工艺校验环节；其二为多股捻制的钢丝绳构件，建模时通过螺旋线扫描、阵列组合的方式还原钢丝绳多股钢丝绞合的真实纹理结构，精准控制钢丝绳的穿绕路径，还原其在两块夹板之间形成的环形回弯结构，保证钢丝绳与夹板压合位置的贴合度完全符合实际装配逻辑。材质与渲染阶段，针对金属安装夹板赋予了黄铜质感的金属材质，调整材质的粗糙度、金属度参数还原黄铜构件表面轻微的磨砂氧化质感，对边缘做了细微的磨损效果处理提升真实感；针对钢丝绳赋予不锈钢金属材质，还原多股钢丝绞合后表面的明暗层次与金属反光特性，渲染时采用柔和的影棚布光方案，通过多角度光源投射凸显构件的结构层次与金属材质质感，同时添加柔和的环境反射效果，让整体渲染效果贴近实物拍摄的视觉表现。结构设计上，该连接件利用钢丝绳的非线性刚度与多向变形特性，可实现多维度的隔振缓冲效果，建模过程中对夹板的压合位置做了干涉检查，确保钢丝绳穿设后无结构冲突，同时对安装孔的位置、夹板的间距做了符合通用安装标准的尺寸匹配，保证该模型可直接用于隔振方案的装配验证、工况模拟等环节。设计思路围绕通用隔振连接件的实用需求展开，在还原产品真实结构的基础上，对所有特征做了参数化关联，使用者可通过调整关键参数快速适配不同载荷、不同安装尺寸的使用场景，模型的细节还原度覆盖了从外部整体结构到内部绞合纹理的全层级，既可以用于产品展示、方案汇报，也可作为机械结构教学、隔振原理演示的数字化素材。
