工业级手持气动锁付螺丝刀结构设计

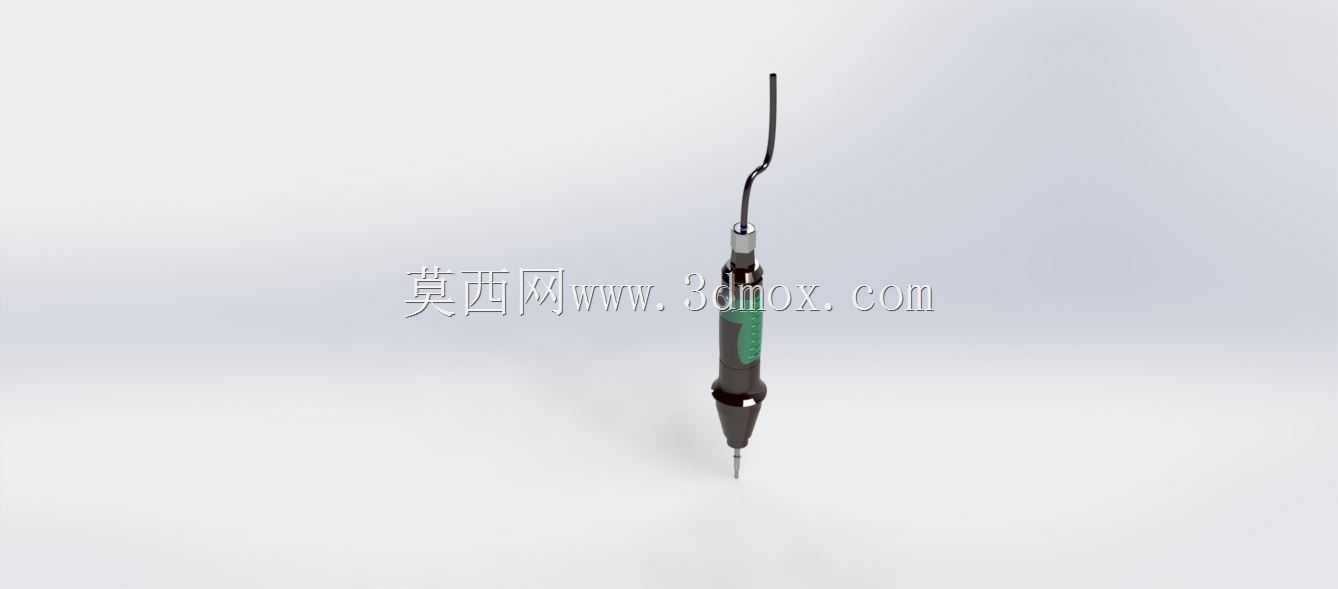

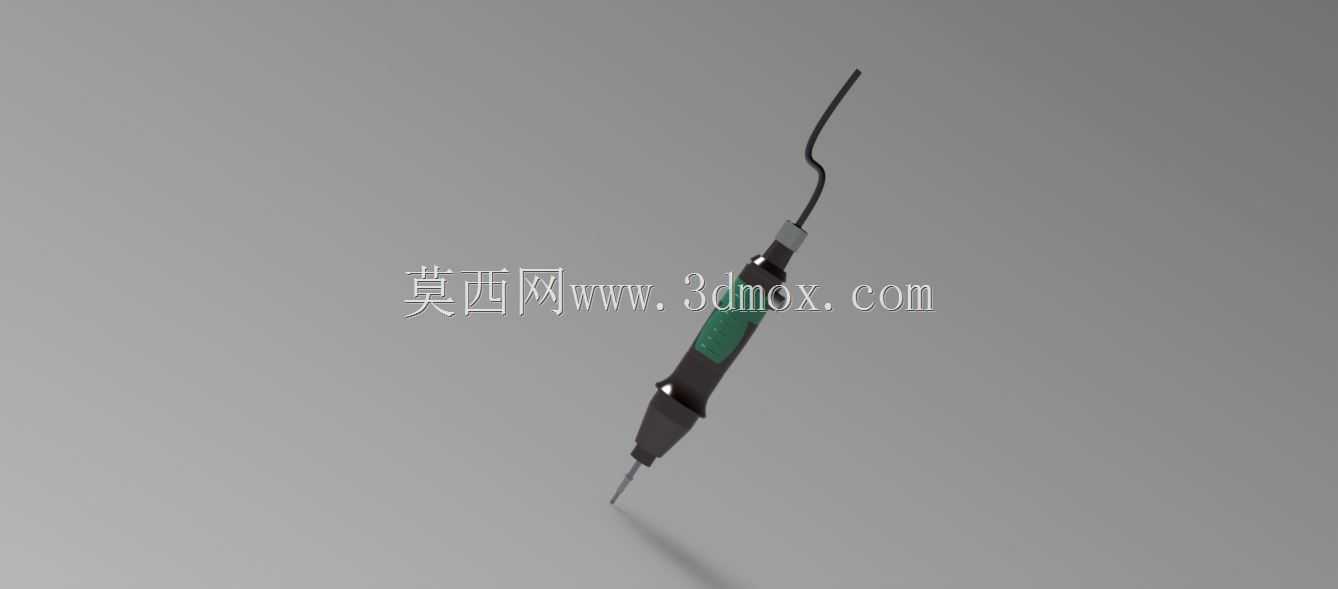

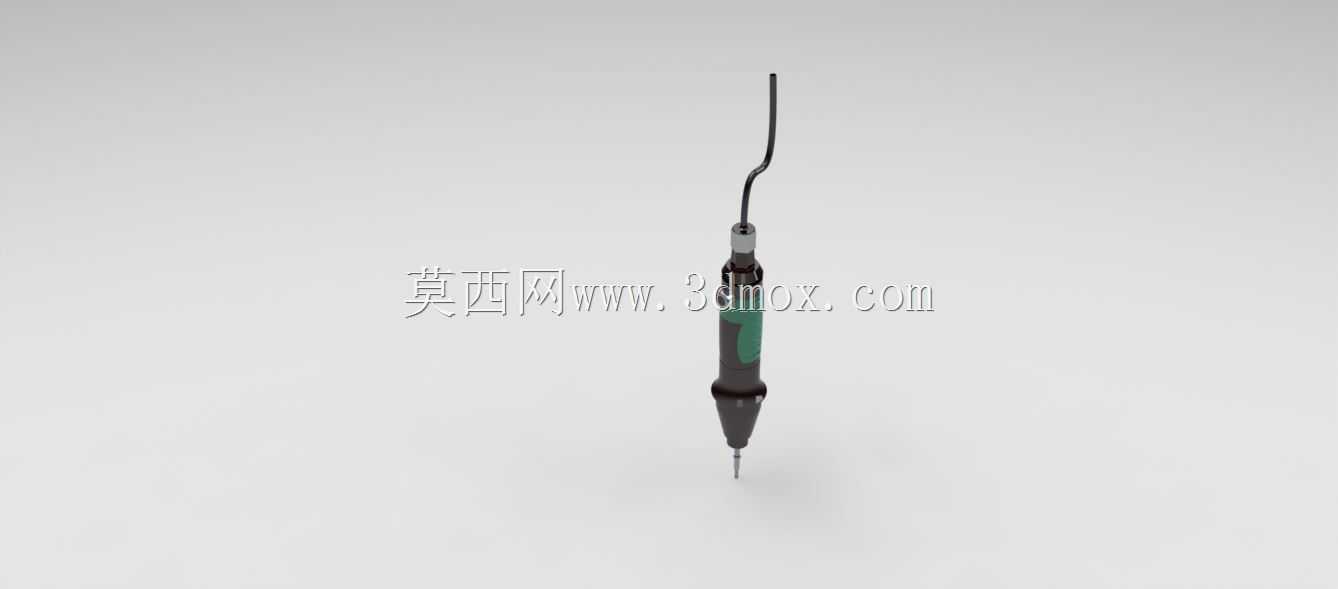

这款手持气动螺丝刀的结构设计，完全围绕产线高频锁付作业的实际需求展开，在做三维结构推演时，首先要考虑的是装配工位的操作边界——多数电子、小家电、五金制品的装配线工位操作空间有限，操作人员需要长时间手持工具完成重复锁付动作，因此整机的握持段做了贴合手掌弧度的收腰设计，握持区域的直径控制在适合成年男性单手握持的尺寸范围，避免长时间操作产生的肌肉劳损。从功能逻辑上看，这款工具依靠压缩空气驱动内部冲击结构输出扭矩，顶部的弯曲气管接头做了定向限位设计，避免作业过程中气管随意弯折干扰操作，接头的安装位置偏离握持中心轴线，不会硌碰到操作人员的虎口位置，这一细节是在多次现场调试后调整的结构，最初的直上直下接头设计在手腕内旋锁付侧面螺丝时，气管会抵住工位台面，限制操作角度。批头安装段做了快换结构的适配，内部预留了标准批头的安装卡槽，不需要额外工具就能完成不同规格批头的更换，适配M2到M6范围内的常见螺丝锁付需求，前端的批头伸出长度做了合理控制，既保证足够的对位空间，也不会因为伸出过长导致锁付时批头晃动偏移。在整机的重量分配上，将气动驱动的核心冲击组件布置在握持段的中心位置，让整机能达到较好的动平衡，操作人员单手握持时不需要额外施加手腕力量来平衡工具重量，降低长时间作业的疲劳感。气管接口的通径匹配常规工厂气动回路的供气压力范围，内部气道做了平滑过渡设计，减少压缩空气流动过程中的压力损失，保证扭矩输出的稳定性，避免气压波动导致的锁付扭矩不足或者螺丝滑牙问题。外壳的结构做了分段式设计，前后端的金属壳体承担内部组件的定位支撑，中间握持段做了防滑包覆处理，即使手上沾有少量装配油污也能保持足够的握持摩擦力，不会出现工具滑脱的问题。在安装边界上，这款工具不需要额外的固定安装座，完全适配手持移动作业的场景，整机的最大外径控制在合理范围，能伸入深度不超过120mm的沉孔结构内完成锁付作业，覆盖多数常见产品的装配锁付需求，针对狭小空间内的侧面锁付场景，整机的细长段结构做了等径设计，不会出现局部凸起卡滞在工件缝隙里的情况。
