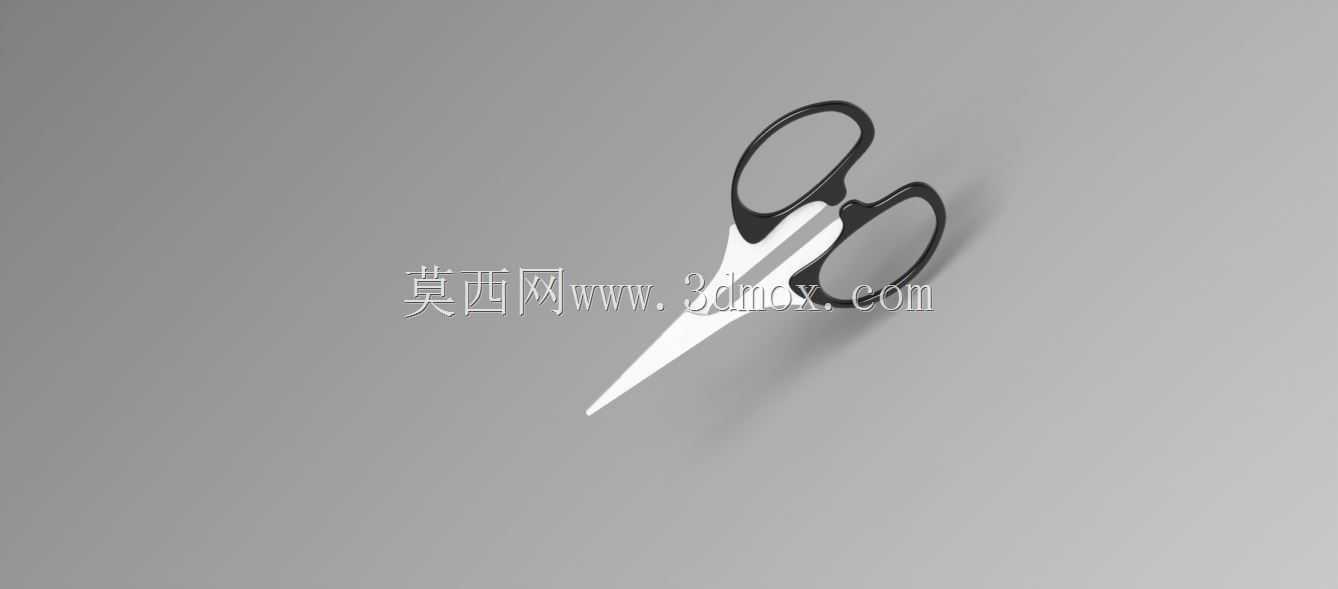

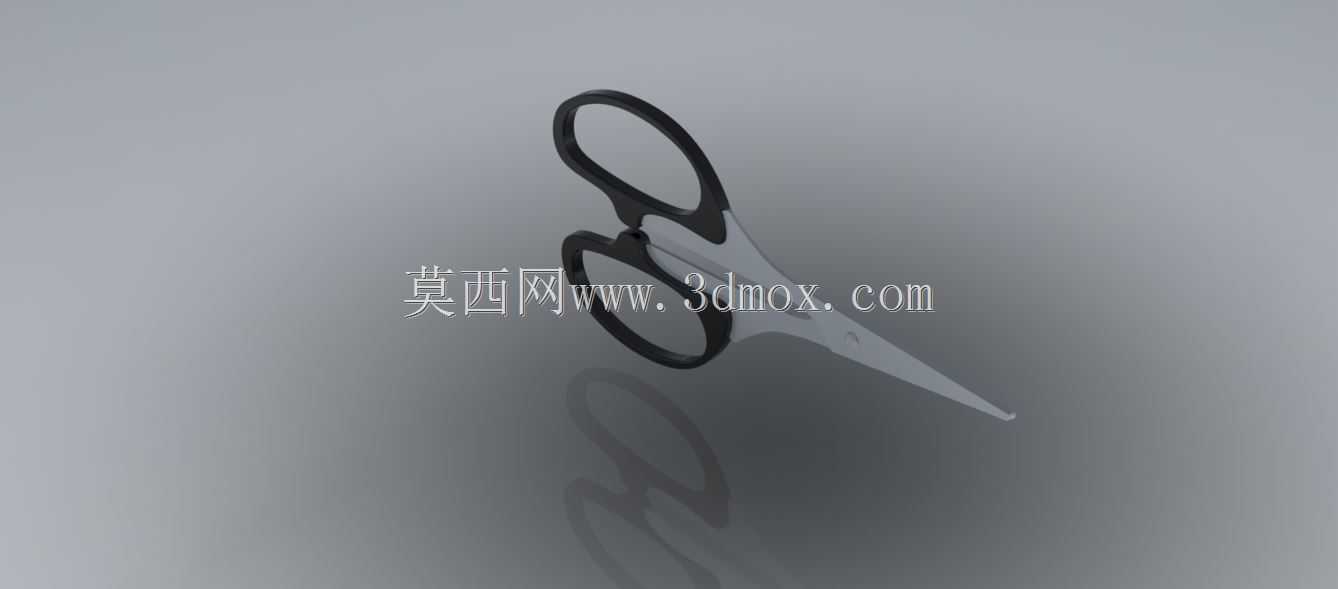

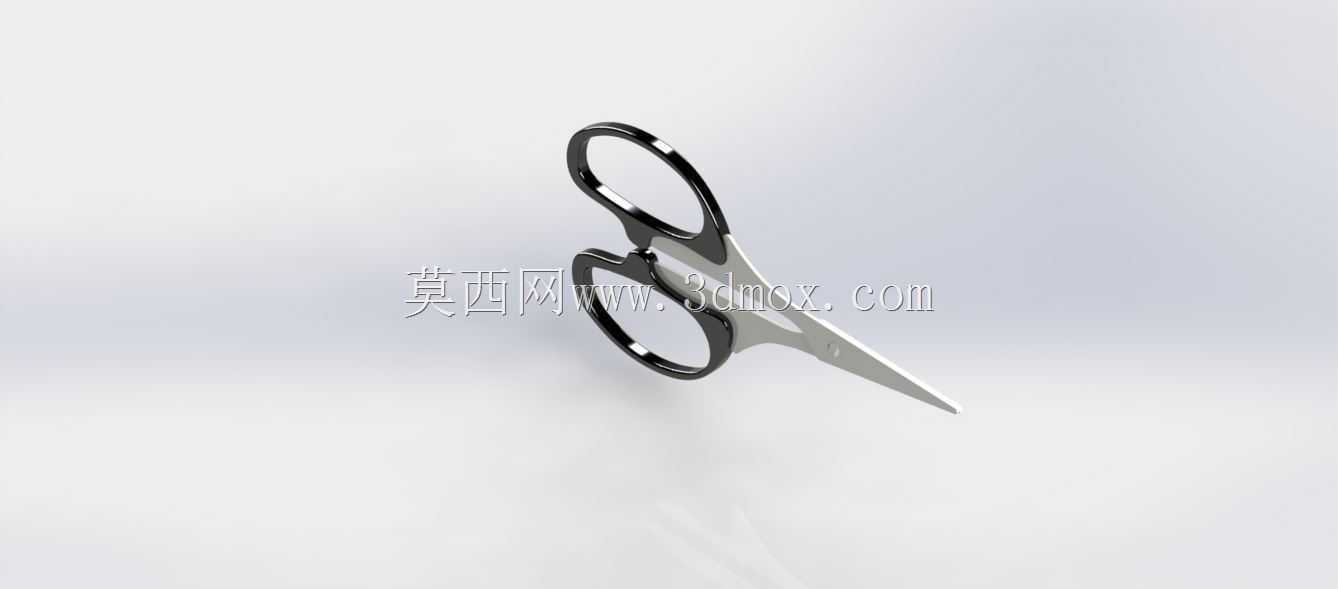

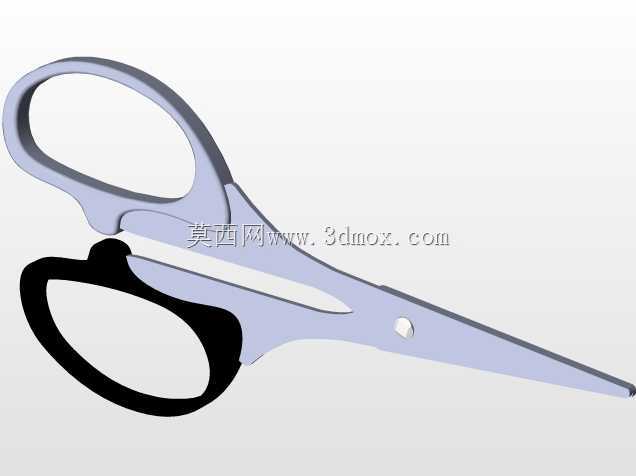

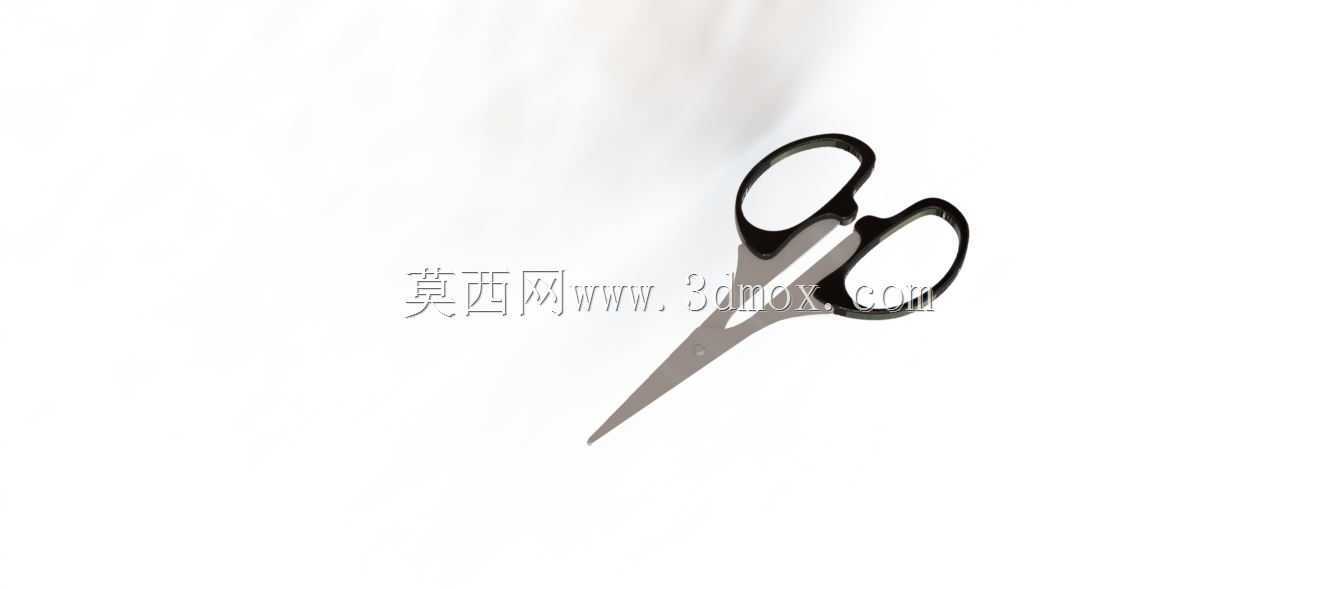

民用便携不锈钢剪刀结构三维设计

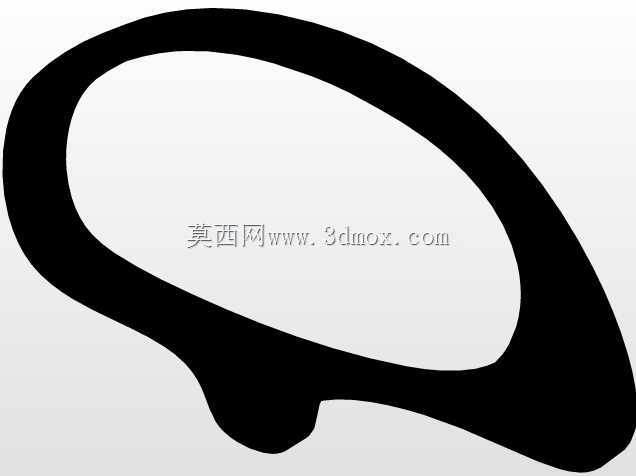

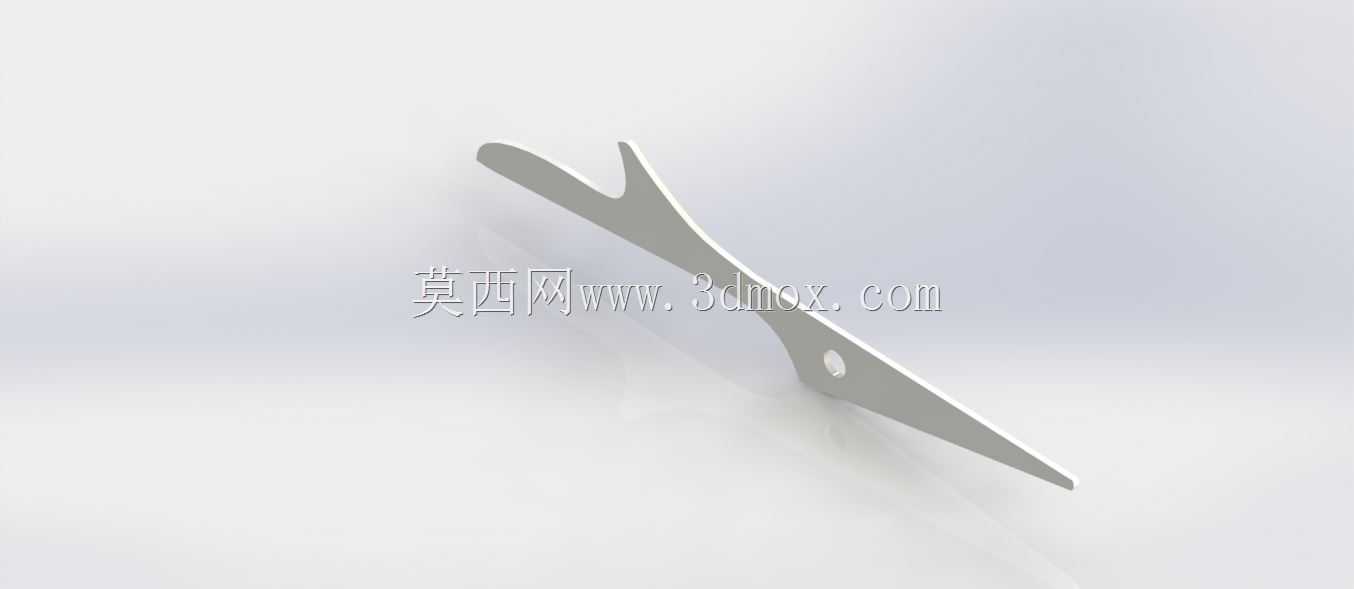

　　日常民用场景里的便携剪刀，是办公桌面整理、家用手工裁切、小件物料修剪场景里高频使用的手动五金工具，这款剪刀的结构设计完全围绕单手操作的人机逻辑展开，没有多余的装饰性结构，所有曲面与棱边都服务于实际使用的受力需求。先从刃口部分的设计逻辑说起，剪刀的两片刃体采用对称斜磨的开刃角度，刃口贴合面做了0.02mm的平面度公差控制，开合过程中两片刃口能实现全程线接触，不会出现局部咬刃或者剪不断薄型材料的问题，刃尖部分做了微小的圆弧过渡，既保留了尖端修剪细线、贴纸边角的精细操作能力，也避免了过于尖锐的刃尖在日常放置时造成意外划伤。指圈部分的尺寸设计参考了成年人手指的平均围度，指圈内径控制在22mm，能适配绝大多数成年用户的拇指与无名指穿入操作，

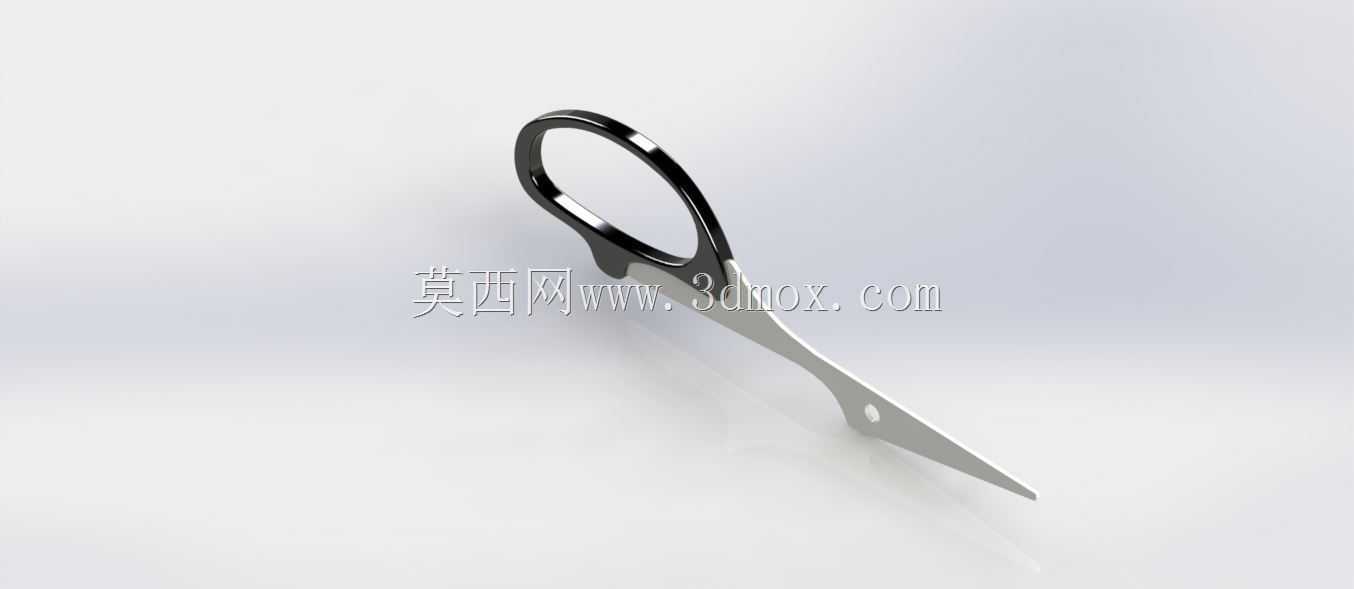

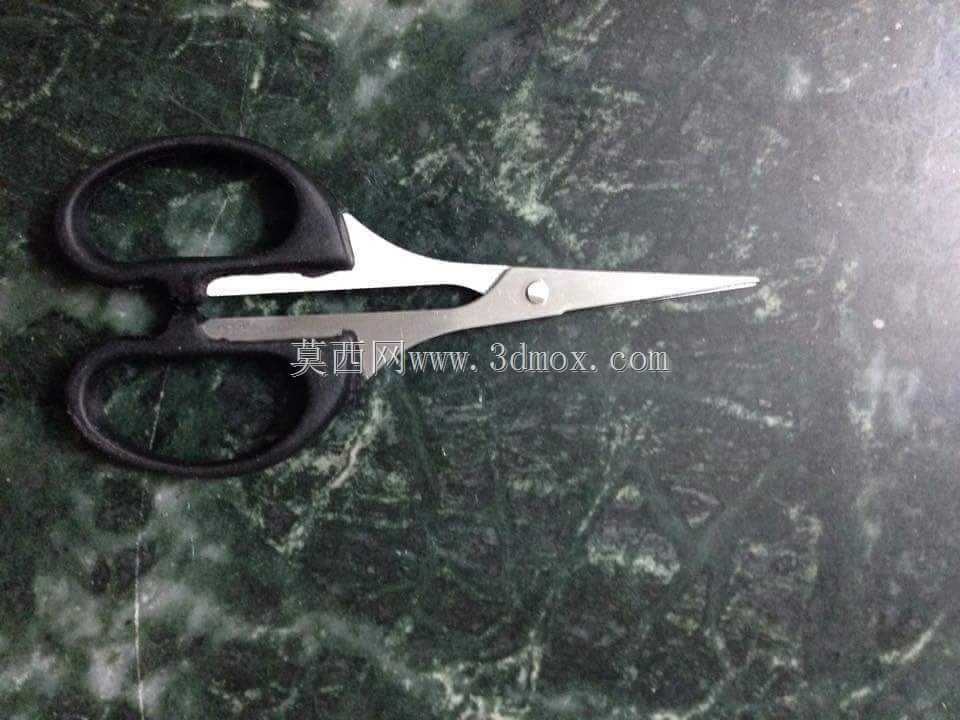

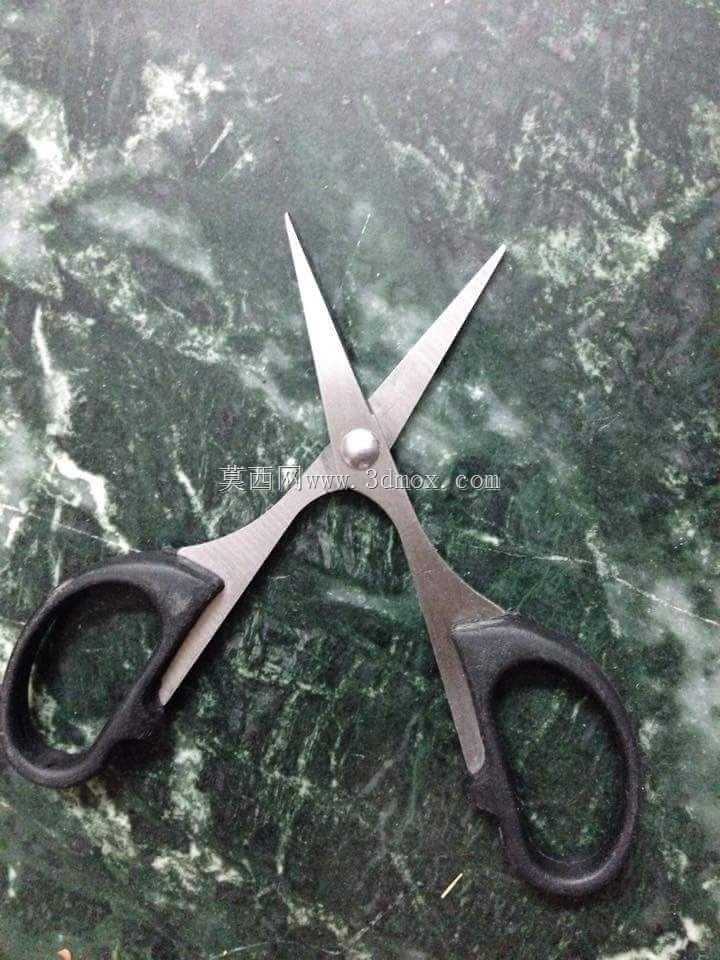

　　指圈外侧做了1.5mm厚度的包边结构，边缘全部倒R1圆角，长时间握持施力的时候不会硌手，指圈与刃身连接的过渡臂做了变截面厚度设计，靠近转轴的位置厚度达到3mm，向指圈方向逐渐收薄到1.8mm，在保证整体结构强度的前提下尽可能降低工具自重，整剪重量控制在32g左右，单手握持长时间使用也不会产生明显的负重感。中间的转轴是整个剪刀结构的核心受力部件，采用铆接式的固定结构，铆接后的预紧力经过反复调试，既保证两片刃体开合时没有明显的旷量，也不会因为预紧力过大导致开合卡顿，转轴的端面做了沉头处理，整个端面与刃臂表面齐平，不会突出结构表面勾挂布料或者纸张。从安装边界的角度看，这款剪刀闭合状态下的整体长度为140mm，最大开合角度为45度，

　　完全张开时的刃口有效剪切长度为55mm，能满足日常裁切A4纸张、薄塑料膜、细棉线、胶带等常见物料的需求，不需要额外的安装固定结构，本身就是独立手持使用的工具，放置时只需要预留150mm*40mm的平面空间即可，适配普通文具收纳盒、办公桌抽屉的常规储物格尺寸。在实际使用的场景适配性上，刃体采用不锈钢材质的结构设计，日常接触普通纸质、棉质物料不会出现生锈问题，表面做了哑光拉丝处理，握持时不容易留下指纹污渍，指圈部分的黑色涂层做了防滑纹理处理，手上有少量汗液的时候也能稳定握持，不会出现施力时打滑的问题。设计过程中特意规避了很多民用剪刀常见的结构缺陷，比如指圈与刃臂连接位置的应力集中问题，在转角位置做了R3的圆弧过渡，

　　反复开合施力的时候不会在转角位置出现金属疲劳断裂的问题；刃尖部分的对齐公差控制在0.1mm以内，闭合时两片刃尖能完全对齐，不会出现一长一短导致的尖端无法剪切细小物件的问题。从结构建模的角度看，整个模型的所有配合面都做了公差预留，两片刃体的转轴孔同轴度公差控制在0.015mm，实际生产装配时不需要额外修配就能实现顺畅开合，刃口的斜磨角度统一为30度，这个角度兼顾了刃口的锋利度与耐用性，不会因为角度过小导致刃口容易崩缺，也不会因为角度过大导致剪切时需要施加过大的握力。很多人在设计这类日用五金工具的时候容易忽略使用细节，比如这款剪刀在闭合状态下，两片刃体的外侧表面是完全齐平的，放在桌面上的时候不会出现一侧翘起的问题，拿取的时候能直接从平面上捏起，不需要抠取工具边缘；指圈的位置相对于刃身做了15度的角度偏移，握持的时候手腕能保持自然伸直的状态，长时间使用不会造成手腕酸痛，这个角度是经过多轮手持测试调整出来的，不是随意设定的结构角度。
