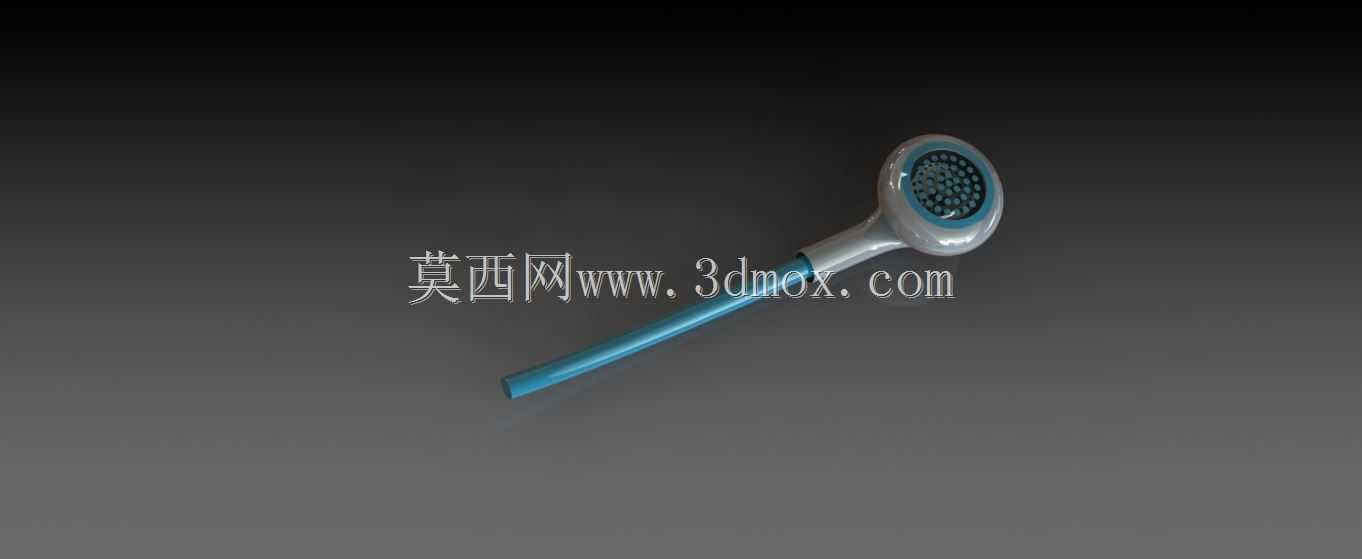

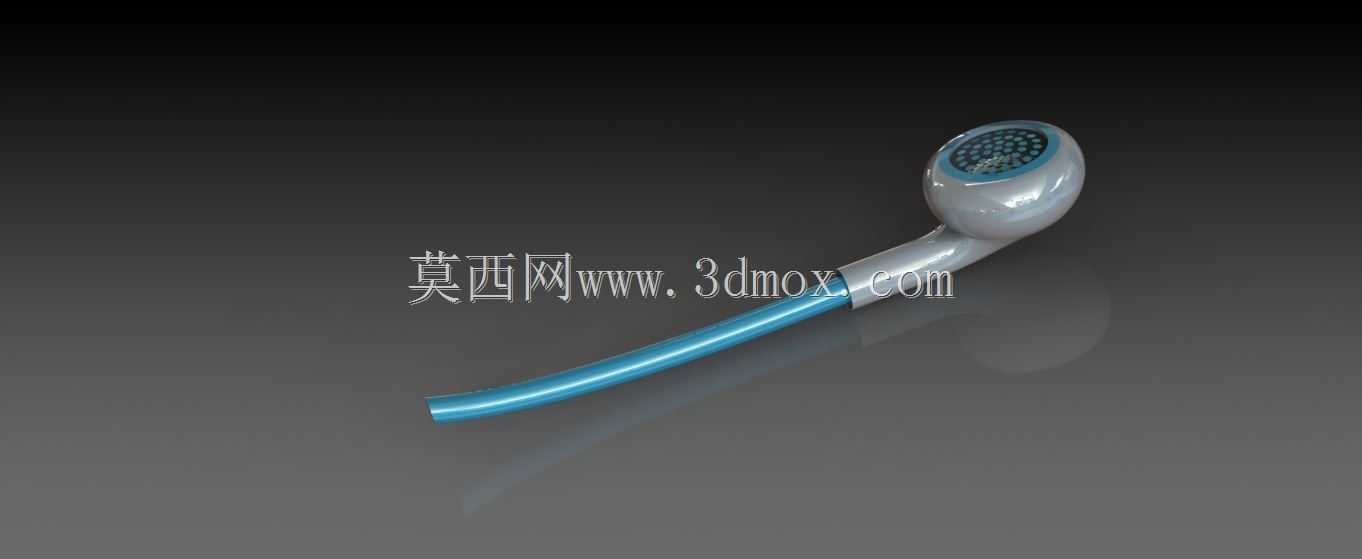

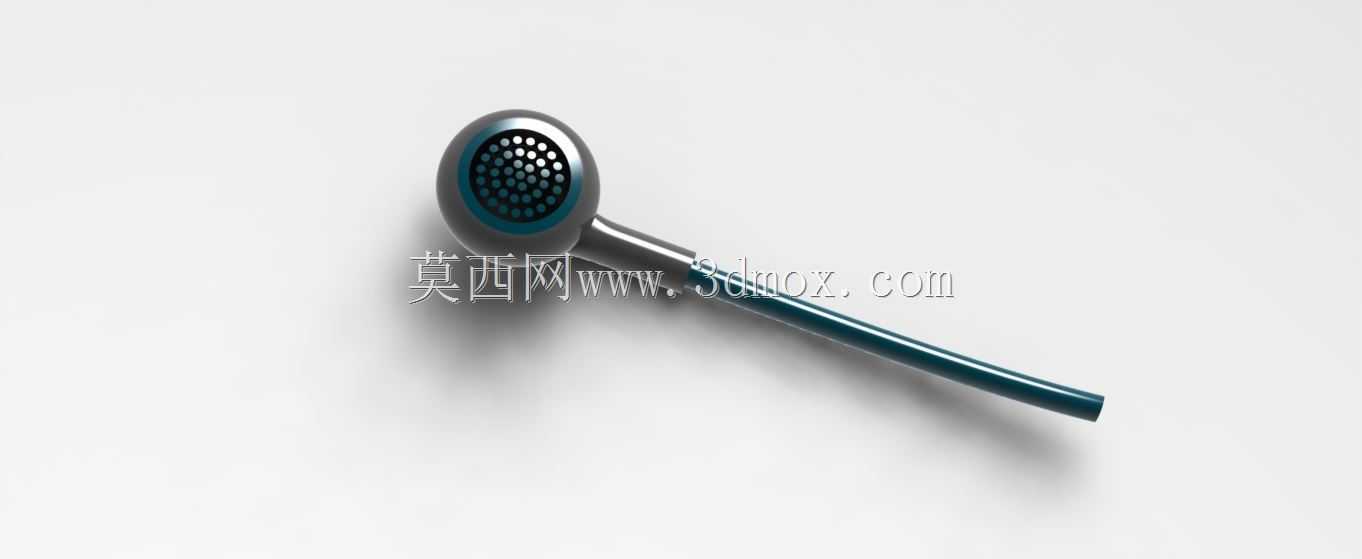

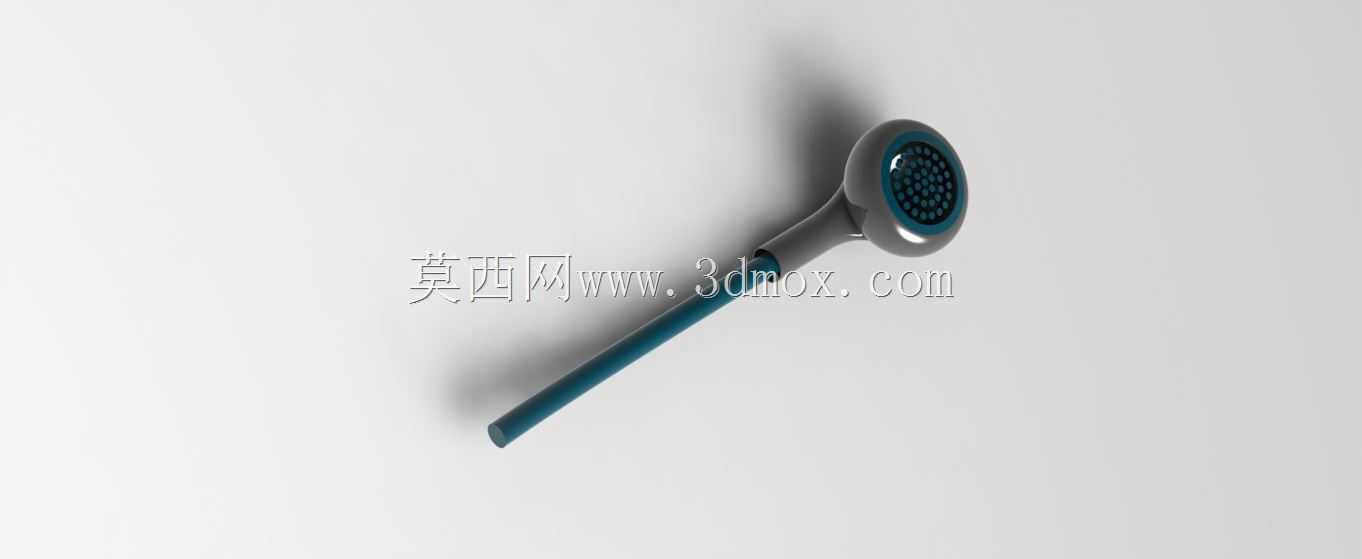

平头入耳式有线耳塞外观结构三维数模

　　这款平头入耳式有线耳塞的三维建模，首先要考虑日常随身音频使用场景的实际约束，区别于头戴式、颈挂式音频设备，这类耳塞需要适配日常通勤、桌面办公、移动通话等多场景的佩戴需求，建模时首先要平衡出声结构与佩戴贴合度的关系。从结构拆分来看，整体分为出声端壳体、连接杆、线身三个核心部分，出声端采用圆形平面网罩设计，网罩区域做均匀排布的出声孔阵列，孔位的排布既要保证出声面积足够，避免高频声波被遮挡产生闷感，也要兼顾防尘防护的作用，网罩边缘做圆弧过渡，避免佩戴时剐蹭外耳道皮肤。出声端的壳体直径控制在14mm左右，厚度控制在8mm区间，这个尺寸边界是经过大量人体耳道适配数据验证的，既不会因为壳体过大导致耳道挤压产生胀痛，

　　也不会因为尺寸过小出现佩戴易脱落的问题，壳体外侧做微弧收边，贴合耳甲腔的自然轮廓，佩戴时能形成稳定的支撑，不需要额外的耳翼结构也能满足日常慢走、伏案等动作下的佩戴稳定性。连接杆部分采用渐变截面设计，从出声端壳体连接处的4mm直径，逐步过渡到线身衔接处的2.8mm直径，杆身做12度左右的自然弯曲，这个弯曲角度是匹配多数人耳道到下颌方向的走线角度，避免线材在耳廓处产生生硬的弯折，既提升佩戴的贴合感，也能减少线材弯折处的应力集中，延长线材的使用寿命。建模过程中，出声端内部需要预留扬声器单元的安装腔体，腔体深度控制在5mm左右，直径匹配常用的10mm动圈单元安装尺寸，腔体内壁做0.3mm的定位台阶，方便扬声器单元装配时的轴向定位，

　　台阶处预留点胶槽，装配时打胶固定即可实现密封，避免声音漏损影响低频表现。网罩与壳体的配合采用卡扣加胶接的组合结构，网罩边缘做0.2mm的止口，卡入壳体前端的卡槽后，边缘点胶固定，既保证装配的同轴度，也能避免日常使用中网罩脱落。线身与连接杆的衔接处做应力释放锥结构，从杆身末端逐步过渡到线身直径，过渡段长度控制在6mm，这个结构能分散线材弯折时的应力，避免线材在根部反复弯折出现断线的问题，是有线音频设备建模中很容易被忽略但对实际使用寿命影响极大的细节。外观处理上，出声端壳体外侧做高光金属质感的表面处理，网罩采用哑光金属冲孔质感，杆身采用半透深色的表面效果，模拟常见的TPE线材包裹的视觉质感，不同材质的分界面做清晰的棱线区分，

　　渲染时能准确呈现不同材质的反光差异，方便后续做结构评审或者外观方案迭代。建模时所有的圆角处理都遵循实际开模的工艺要求，外露面的圆角不小于R0.5，内部装配结构的圆角不小于R0.3，避免出现注塑工艺无法实现的尖角结构，壁厚控制在均匀的1.2mm区间，壳体内部的筋位厚度不超过壁厚的0.6倍，避免注塑时出现缩痕影响外观。从实际使用的功能角度，这款结构的耳塞没有多余的装饰结构，整体造型简洁，出声孔的阵列排布经过声学仿真验证，孔位的总通流面积满足10mm动圈单元的出声需求，不会因为孔位遮挡导致频响曲线出现异常峰谷。佩戴时的受力点分布在耳甲腔的三个支撑位置，长时间佩戴不会产生局部压痛点，连接杆的走线方向自然贴合面部轮廓，不会出现线材翘起勾挂衣物的问题。在做装配干涉检查时，要确认内部扬声器单元、走线槽、出线孔的位置完全对齐，预留的焊线空间足够，不会出现装配时线材被壳体压断的问题，出线孔的直径比线身直径大0.2mm，方便线材穿过同时预留点胶密封的空间。
