三维扫描获取的异形弯柄手锤结构

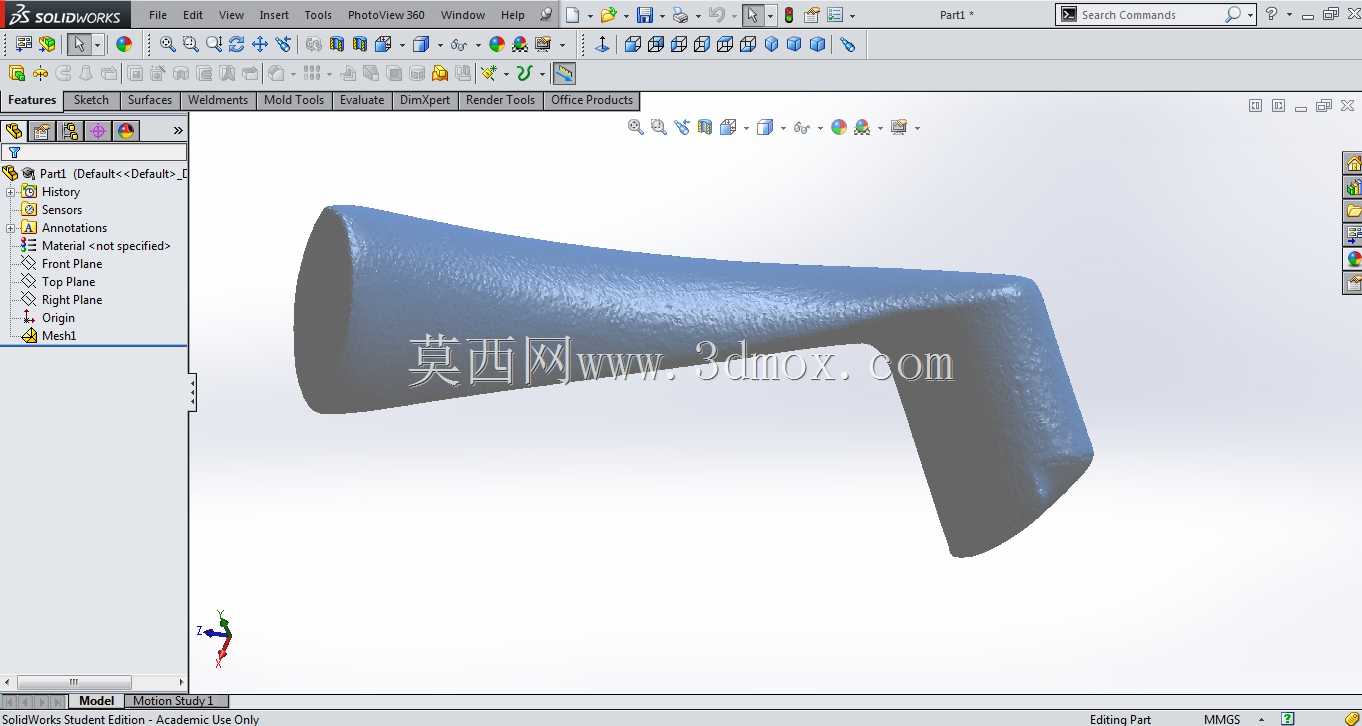

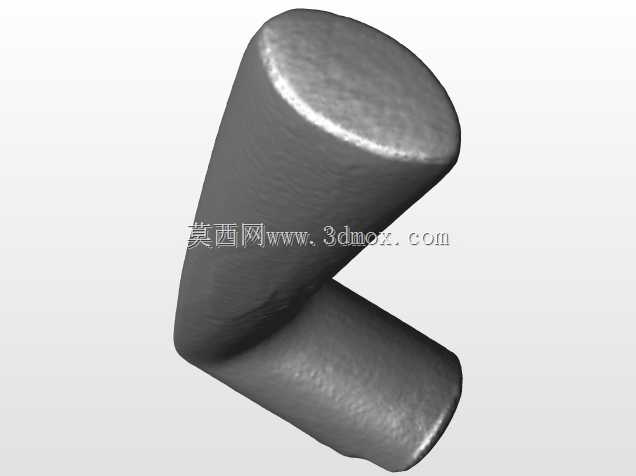

日常装配、检修场景里，手锤是一线操作人员接触频率极高的敲击类工具，常规直柄手锤在部分受限操作空间里，手腕需要调整到非自然施力角度才能完成敲击，长时间作业很容易引发腕部劳损，而这款通过三维扫描逆向还原的弯柄手锤，正是针对这类实际操作痛点完成的结构复刻。从扫描得到的点云数据重构后的曲面来看，手柄部分采用了连续变曲率的流线型过渡，没有生硬的折角，握持段的截面是贴合掌心弧度的类椭圆形态，靠近锤头的位置做了直径渐变的加粗处理，敲击时的反作用力会顺着曲面轮廓分散到整个握持区域，不会在局部形成应力集中点，能有效降低长时间敲击带来的震手感。锤头部分采用了短圆柱型的对称设计，两端的敲击面做了微小的倒角处理，避免敲击时边缘崩缺，锤头与手柄的连接位置没有采用传统的楔块加固结构，而是通过一体化的曲面过渡实现连接，这种结构在扫描数据里能看到连接区域的壁厚是均匀过渡的，既保证了连接强度，也避免了应力集中导致的断裂风险。在实际应用场景中，这类弯柄手锤适合在设备内部狭窄空间、管线密集的检修区域使用，弯柄的角度刚好让手腕保持自然伸直的施力状态，不需要刻意偏转手腕就能让锤头的敲击面垂直对准被敲击物件，比如在拆装过盈配合的销钉、调整小型工装的定位块、敲击钣金件做微整形的时候，这种结构的手锤比普通直柄锤的操作灵活度更高，也不容易因为施力角度偏差敲偏。从安装边界的角度来看，整个手锤的整体长度控制在单手握持的舒适区间，锤头的直径适配大部分常规敲击作业的接触面需求，手柄最细的位置直径刚好适配成年男性的握持围度，不需要额外包裹防滑套就能获得足够的摩擦力，扫描还原的表面细节里还保留了原工具表面的使用痕迹，能为后续的优化设计提供真实的磨损参考，比如可以在手柄握持区域增加细微的防滑纹理，在锤头的敲击面做局部的热处理强化，进一步提升工具的使用寿命。逆向建模的时候，需要重点处理手柄曲面的连续性，保证G2连续的曲面过渡，避免出现棱线导致握持硌手，同时要保证锤头两端的敲击面的平面度，以及两个敲击面的平行度，避免敲击时出现受力偏载的情况，连接区域的壁厚要保持均匀，避免注塑或者锻造的时候出现缩孔、缺料的缺陷。
