低成本桌面级三轴数控铣削加工设备结构

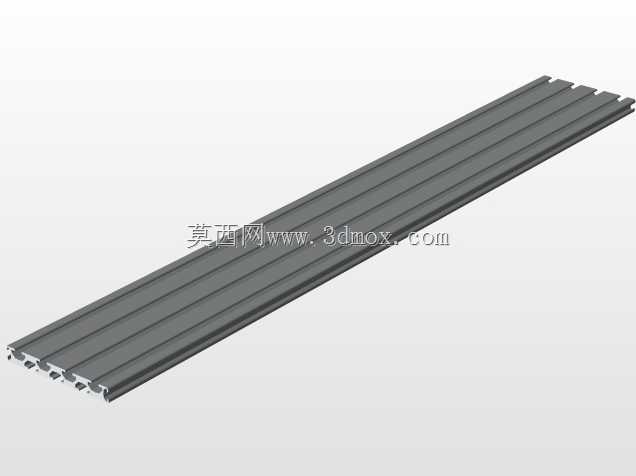

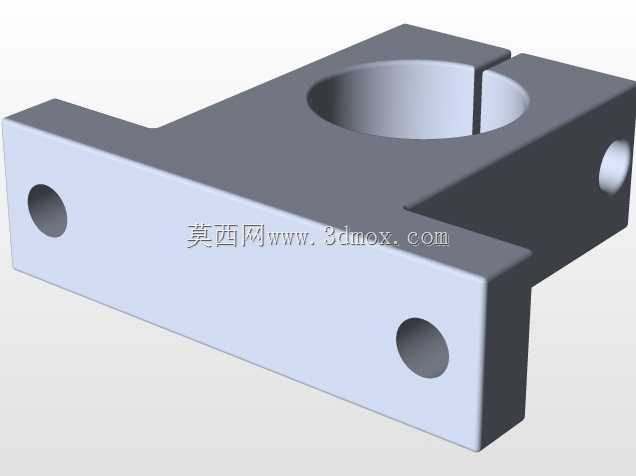

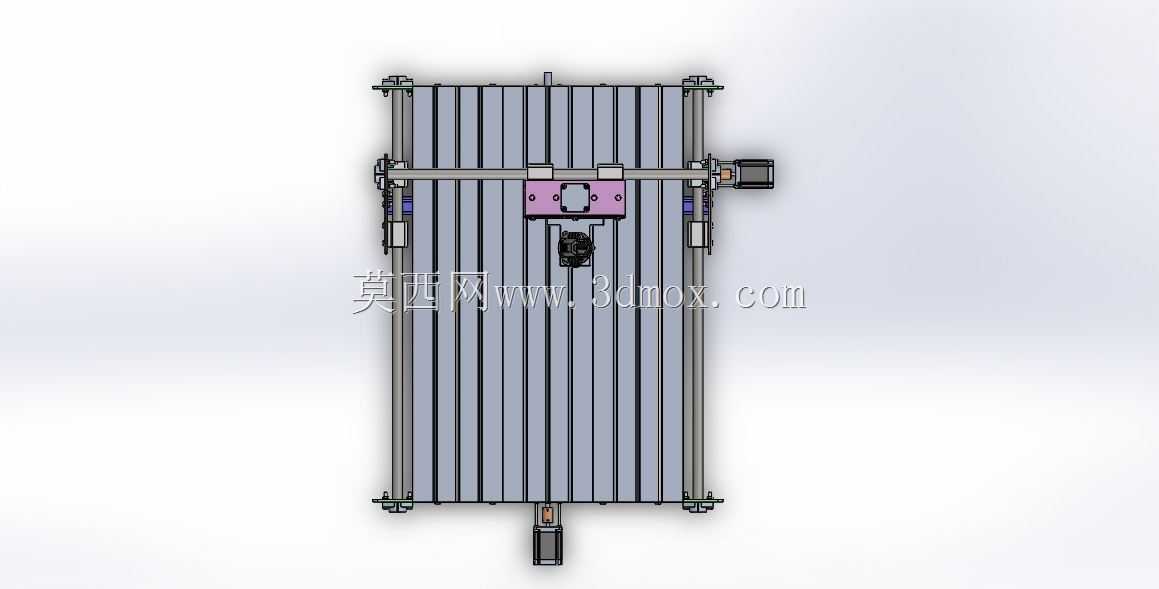

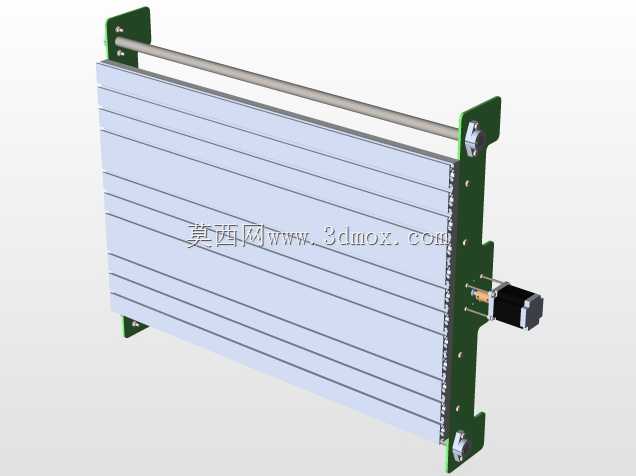

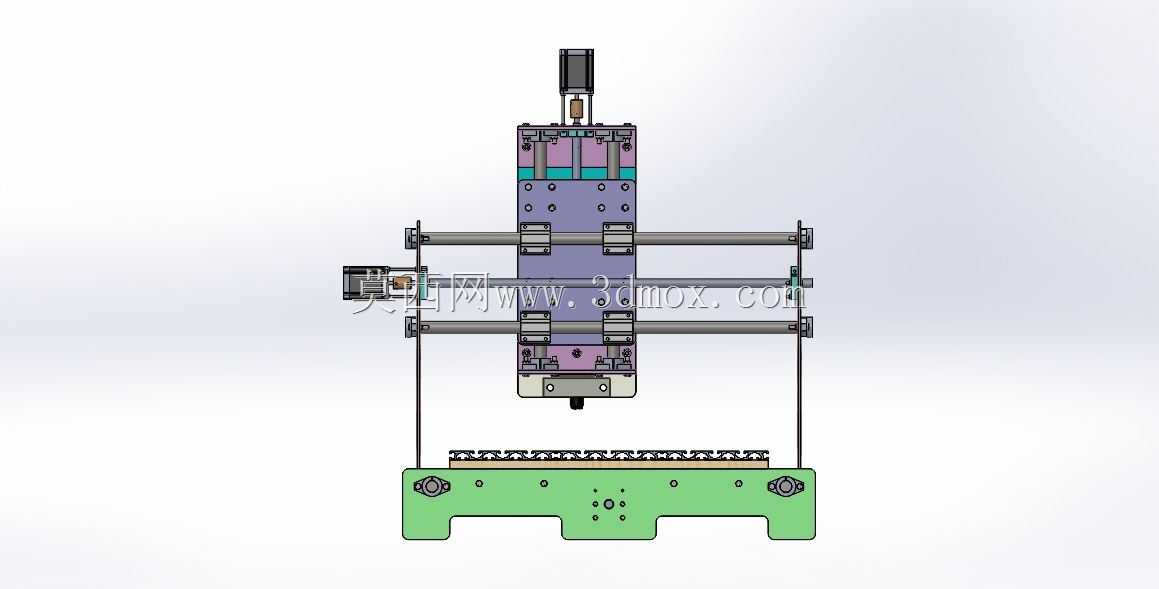

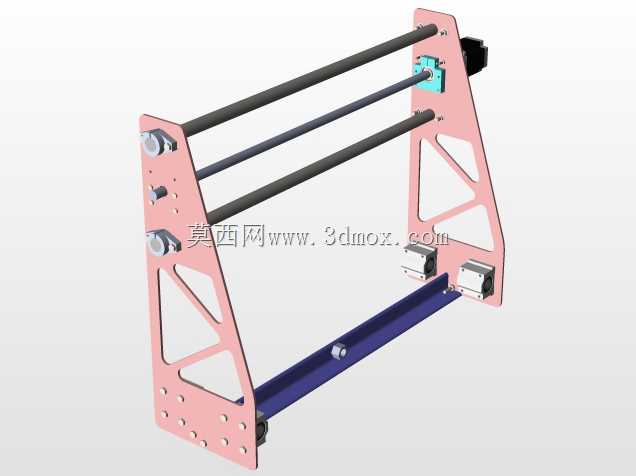

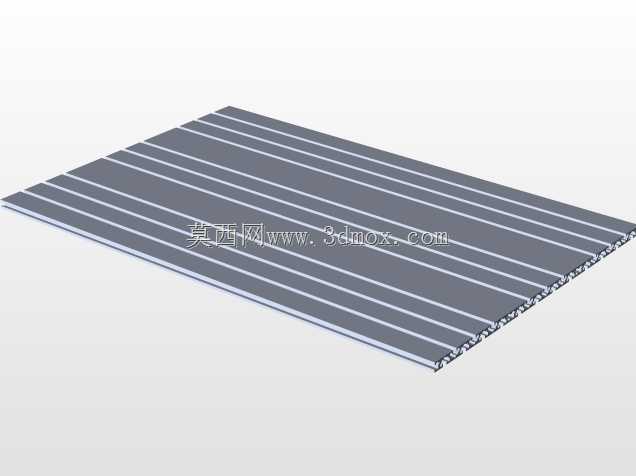

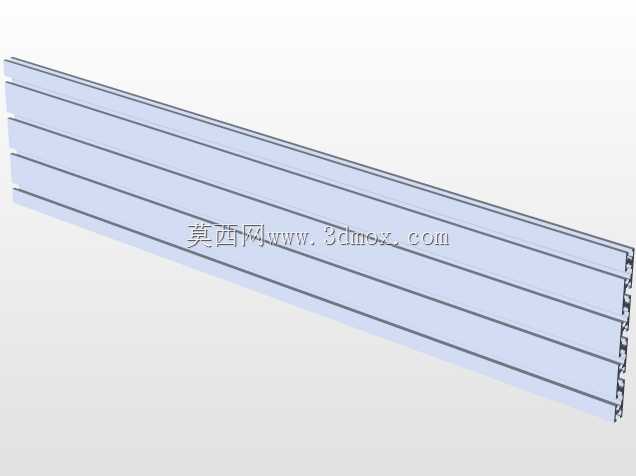

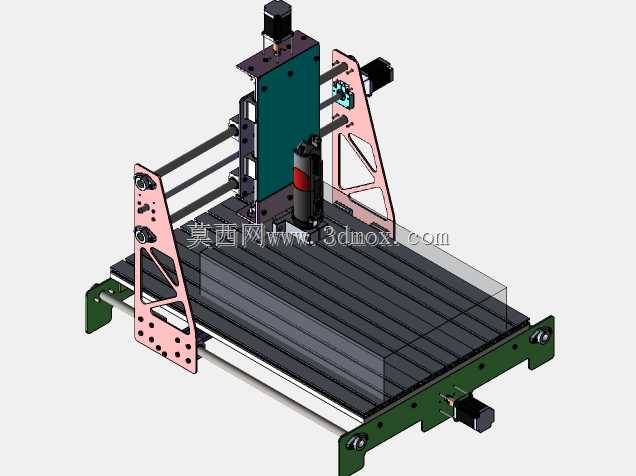

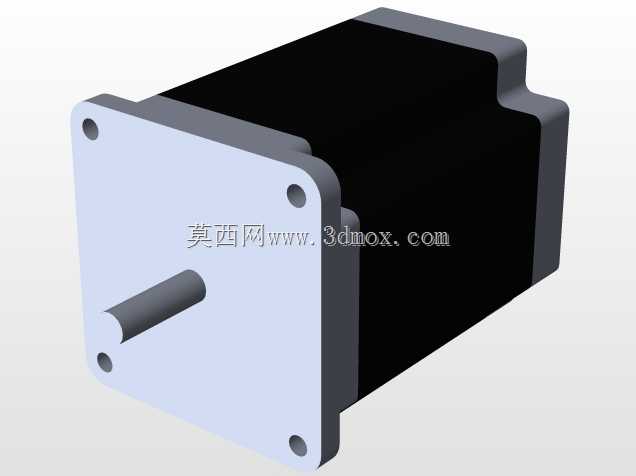

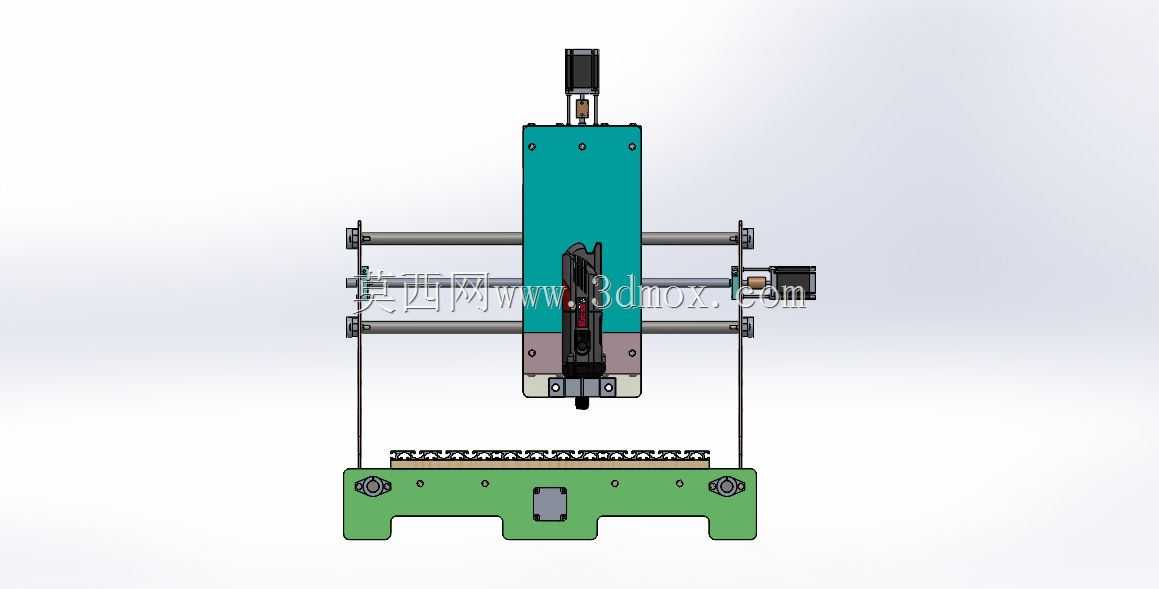

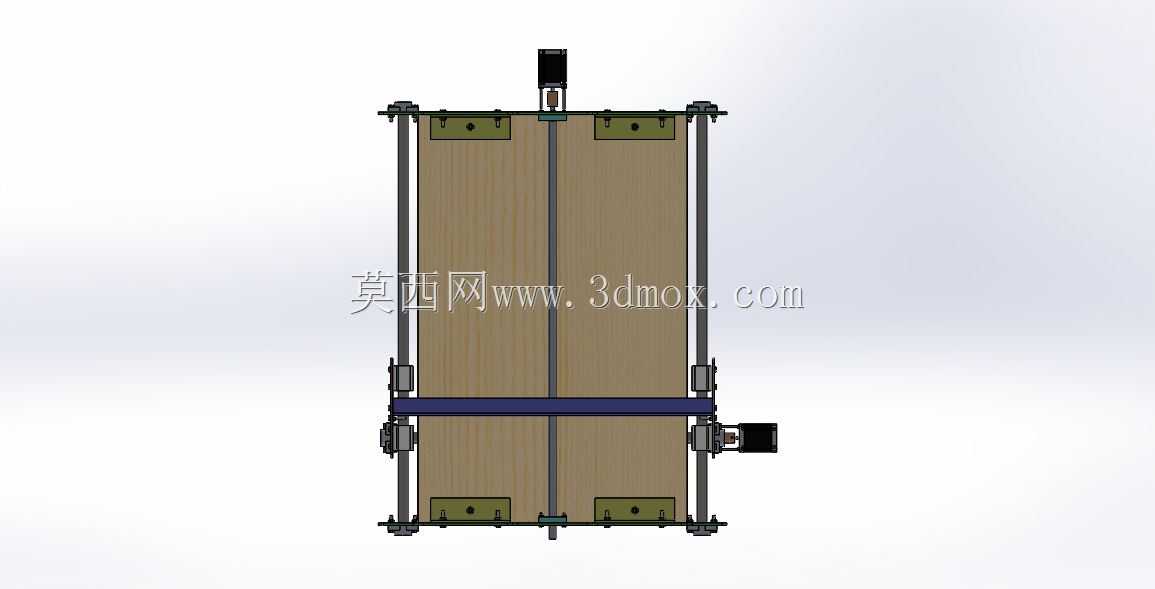

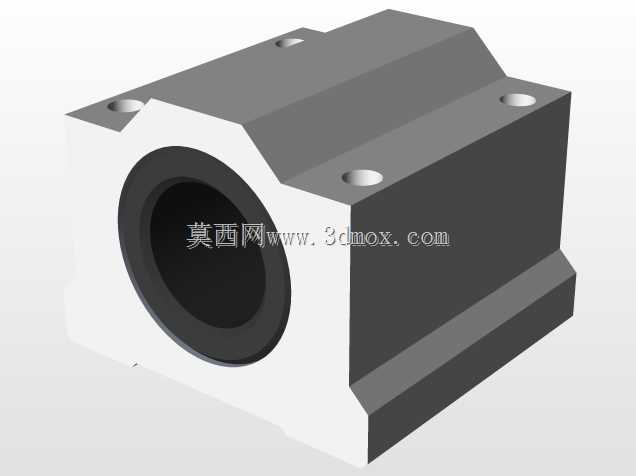

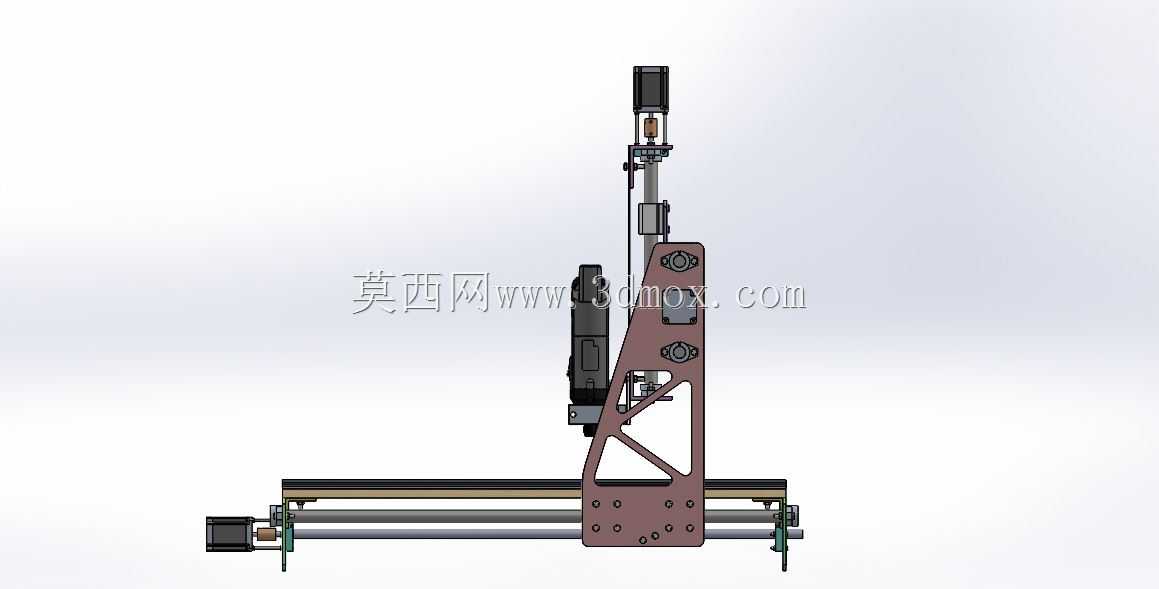

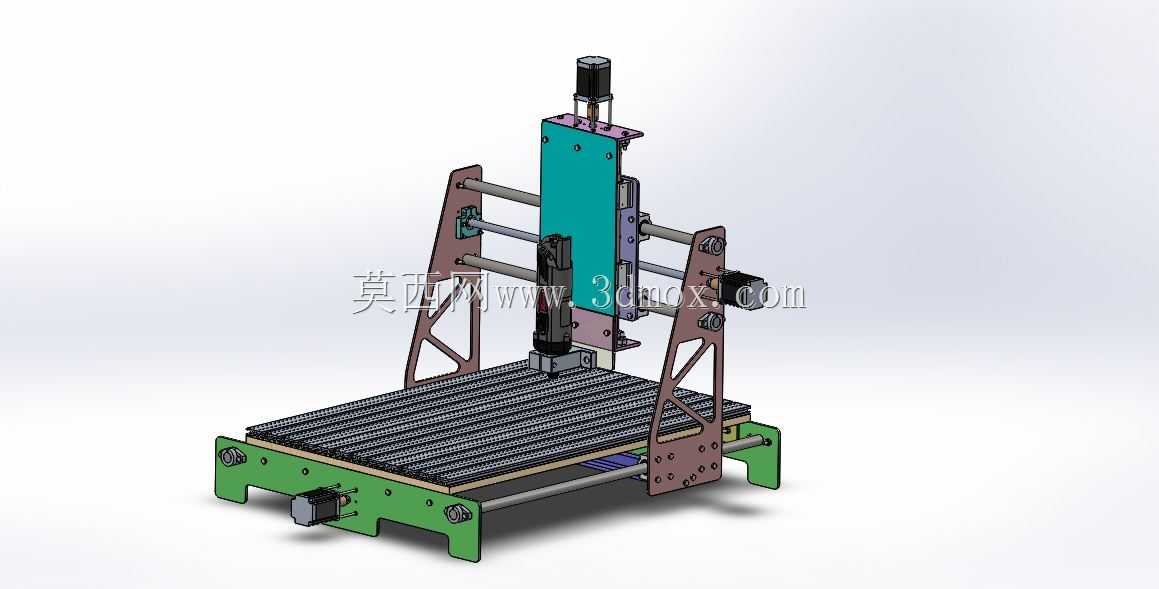

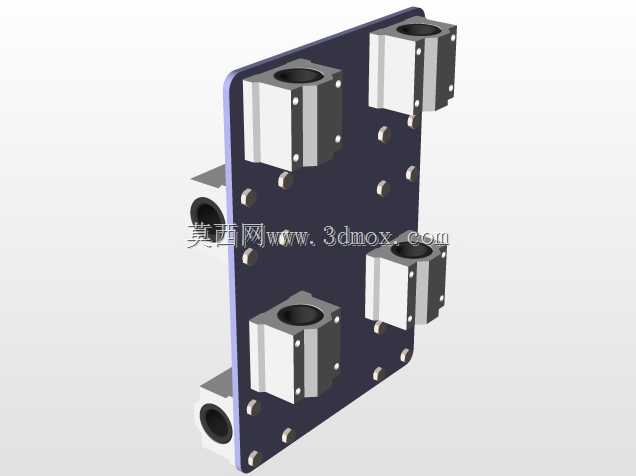

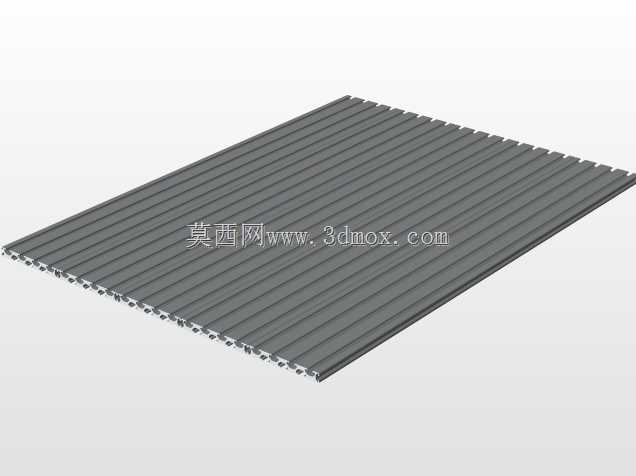

这款三轴数控加工设备主要面向个人创作者、小型工坊以及教学实训场景打造，可覆盖软金属、工程塑料、木材、亚克力等多种常见材料的平面铣削、钻孔、浮雕雕刻、简单轮廓切削加工需求，能够满足小批量定制零件加工、手工模型制作、教学演示验证等多元使用场景，填补了工业级数控设备成本过高、手动加工精度不足的市场空白，适合非量产化的柔性加工场景使用。设备整体采用龙门式动立柱结构布局，X轴方向有效加工行程达到600毫米，Y轴方向有效加工行程为400毫米，Z轴方向有效加工行程为100毫米，整体安装边界紧凑，可直接放置在常规工作台面上使用，无需额外浇筑设备基础，对使用场地的承重、空间要求极低，适配家庭工坊、学校实验室、小型创业工作室等空间有限的使用环境。传动系统方面，三个进给轴均采用直线光轴搭配线性轴承作为运动导向部件，配合滚珠丝杠传递进给动力，搭配Nema23规格步进电机作为驱动元件，兼顾了传动精度、运行稳定性与硬件成本，能够在控制整体造价的前提下，保证进给运动的平顺性，避免低速爬行问题影响最终加工表面质量。主轴单元选用Kress 1050 FME高速电主轴，转速覆盖范围广，运行噪音低，夹持精度可靠，可适配不同直径的铣刀、钻头等切削刀具，能够满足不同材料、不同加工工序的切削参数需求。床身部分采用钢板与铝型材组合的框架式结构，两侧三角形支撑立架有效提升了龙门结构的整体刚性，减少切削过程中的结构形变，降低加工震颤对零件精度的影响；工作台采用带T型槽的格栅式台面，既方便工件通过压板快速装夹固定，也能在铣削加工过程中顺畅排出切屑，避免切屑堆积在加工区域影响刀具运动。设备的控制接口预留充分，可适配主流的开源数控控制系统，用户可根据自身需求搭配对应的驱动模块与控制软件，实现G代码解析、运动轨迹插补、主轴转速调节等完整数控加工功能，整体结构拆装维护便捷，易损件更换成本低，非常适合数控技术学习者拆解研究结构原理，也适合个人爱好者自行组装调试，完成日常的小型零件加工制作需求。
