铝型材框架桌面数控铣雕一体机

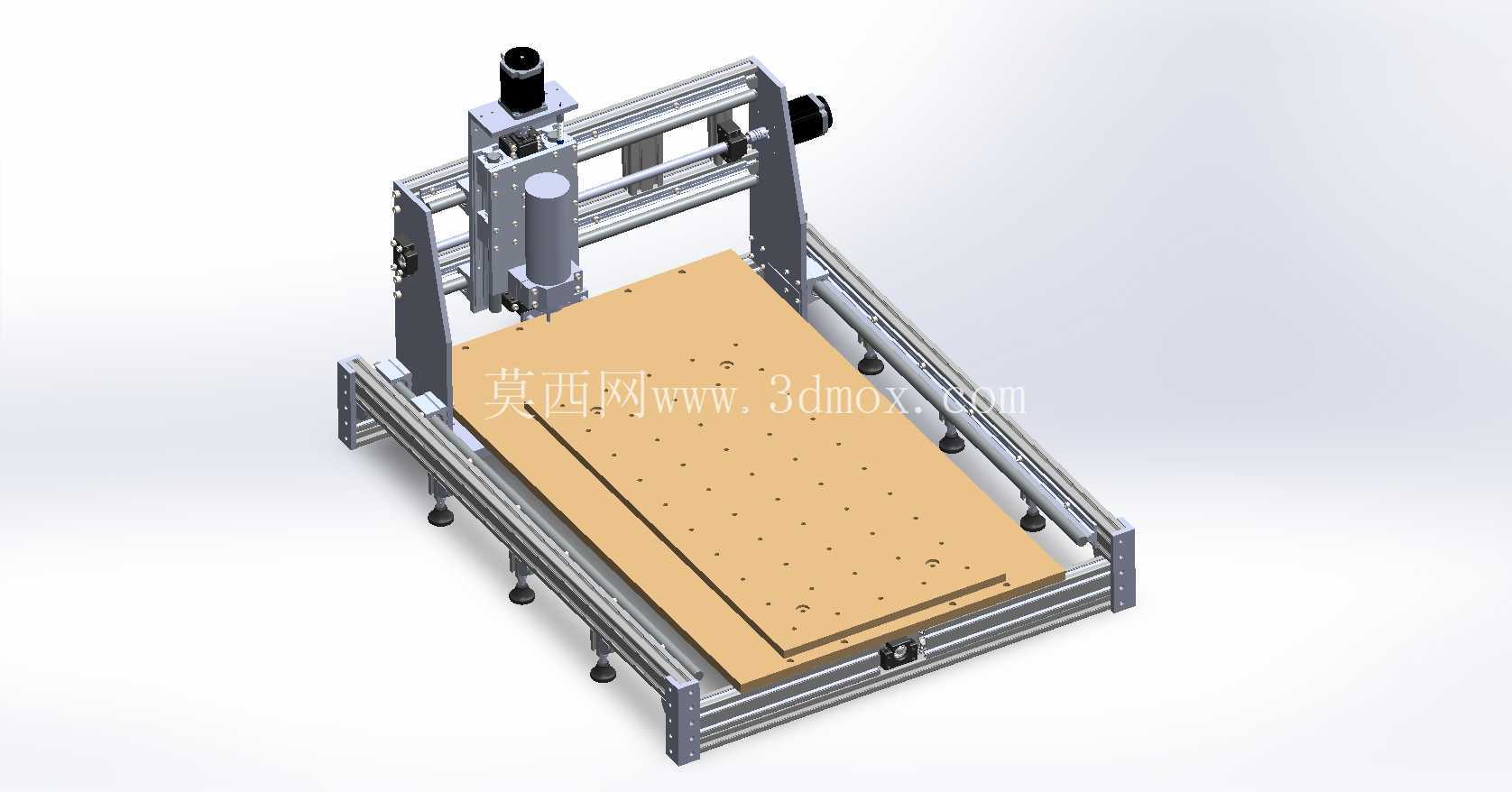

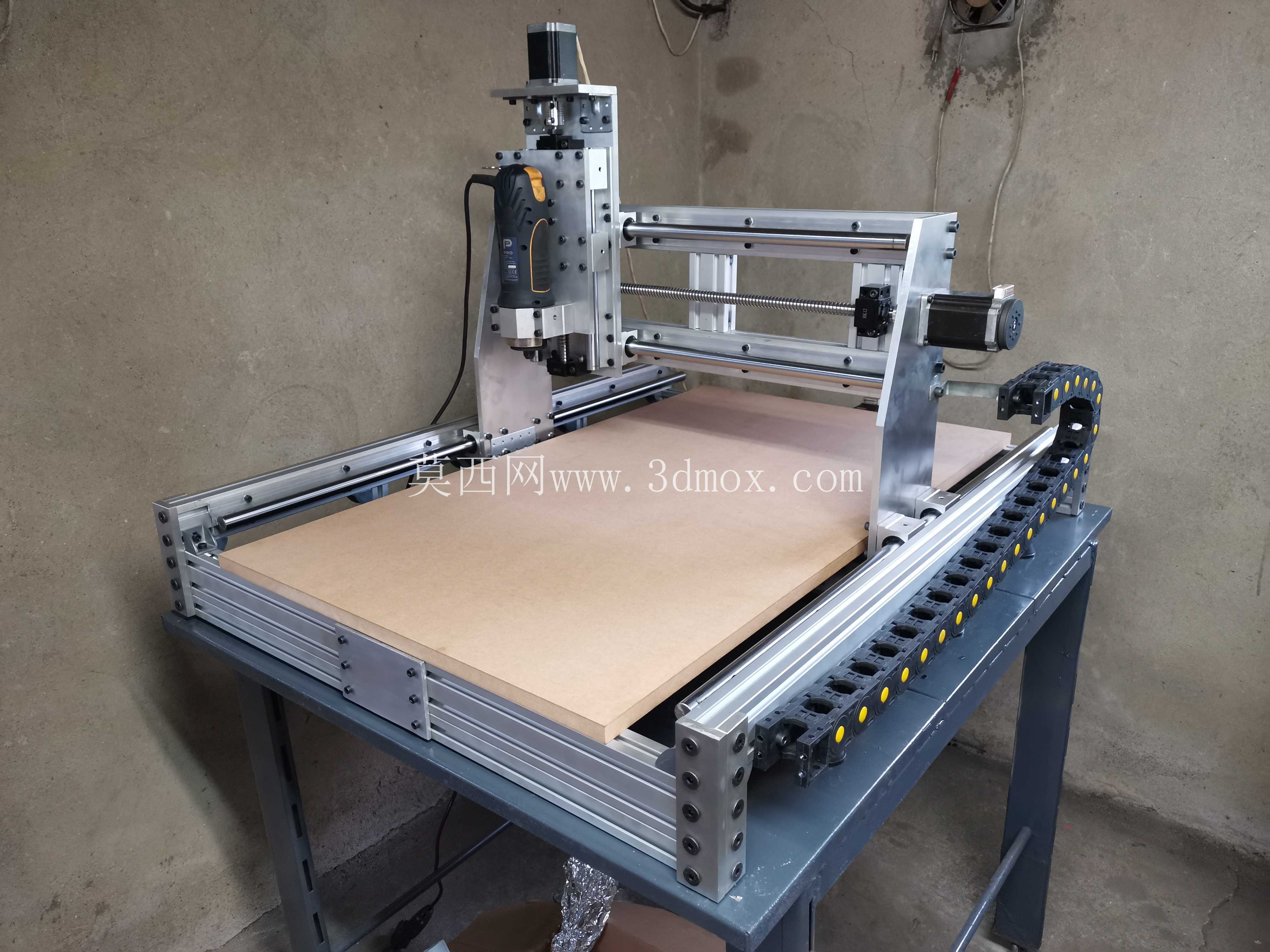

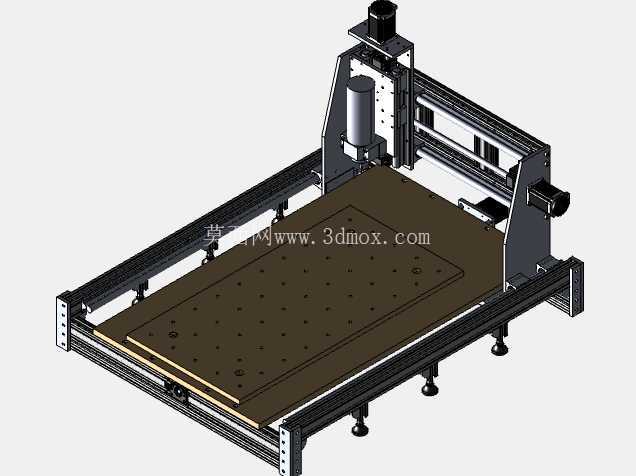

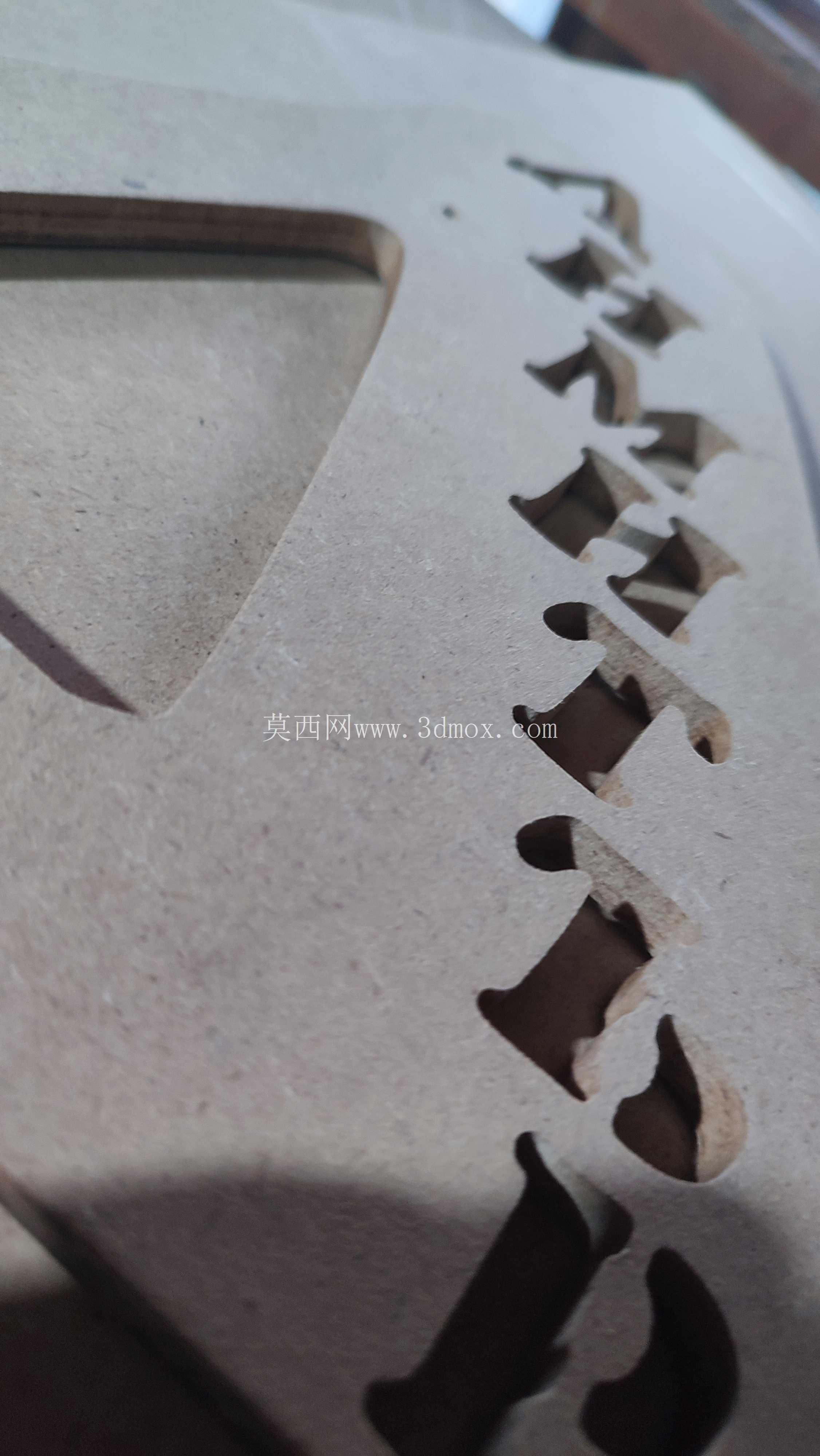

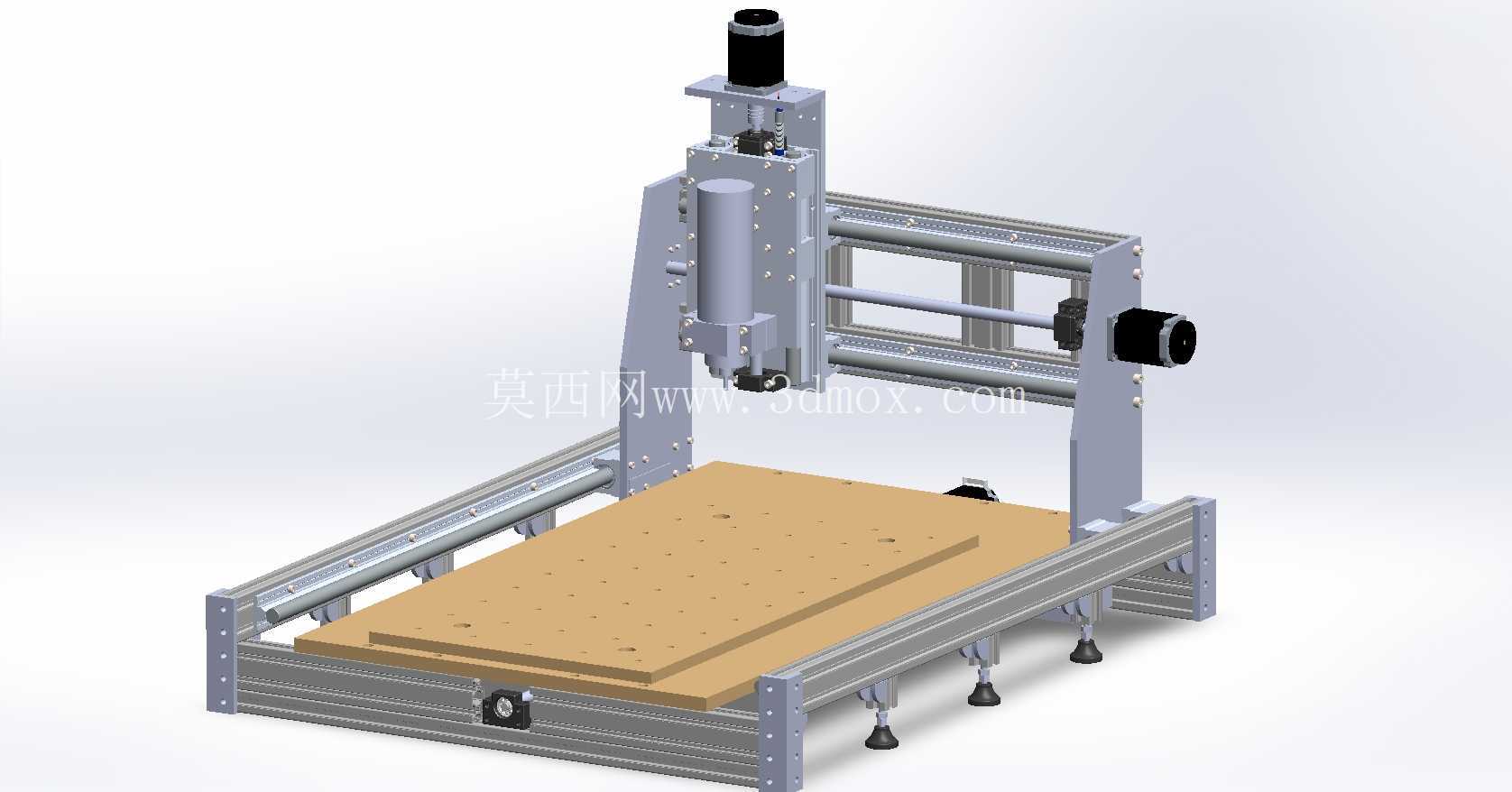

　　这套桌面级三轴数控加工设备面向小尺寸工件的铣削、雕刻与轻量开槽作业，常见于个人工坊打样、小型非标零件试制、木工浮雕加工、软金属薄板修形以及教学实训场景。整机采用龙门动梁式布局，床身底座与两侧立柱均以工业铝型材拼装而成，型材槽道既承担结构连接作用，也为导轨安装、走线固定、防护件加装预留了充足的调节空间，后期维护时无需额外焊接改制，松开紧固件即可重新校准装配位置。

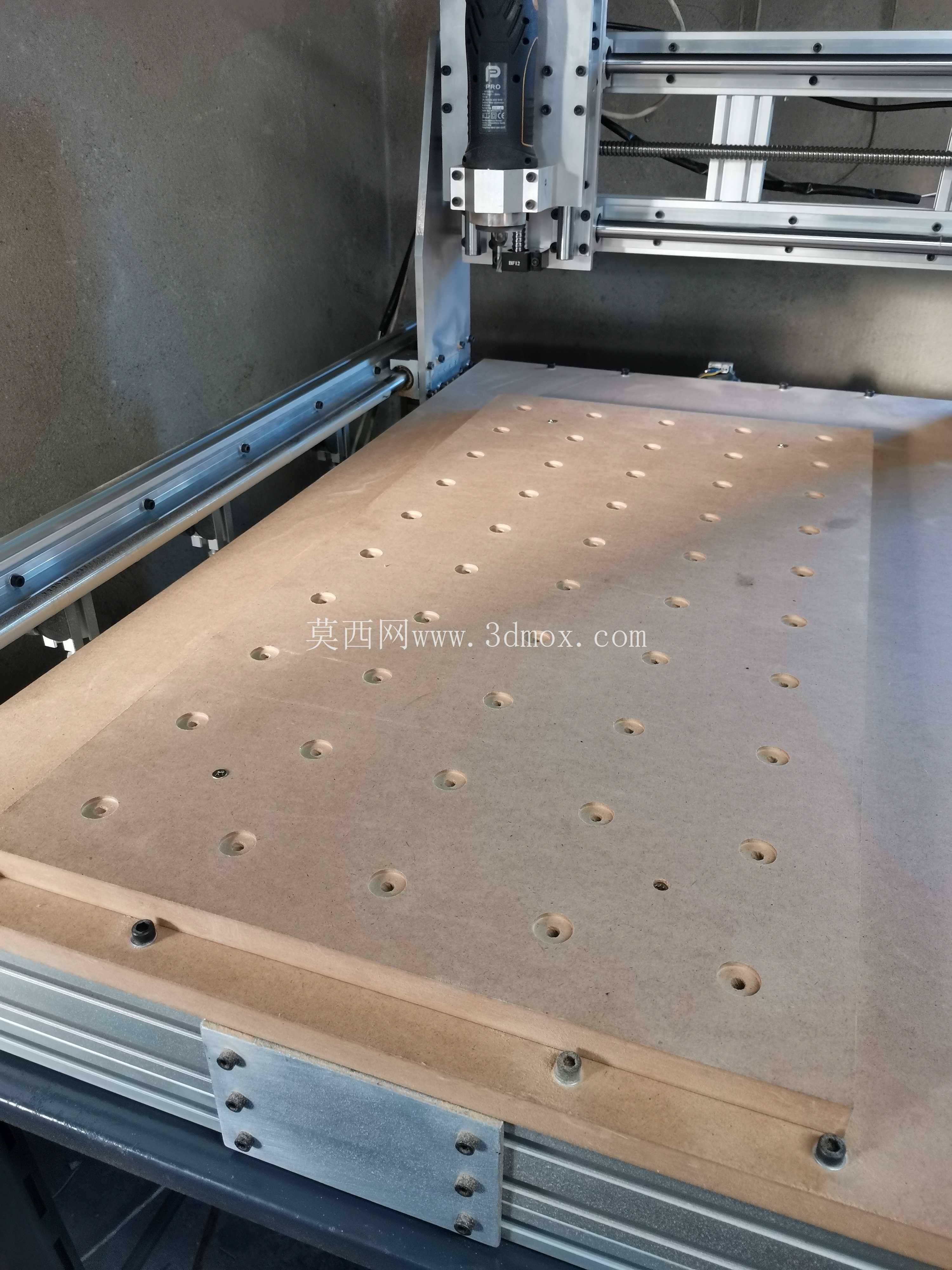

　　工作台面选用高密度铣削铝板作为承载基准，板面均布阵列安装孔，可直接通过T型螺母或压板固定木料、亚克力板、薄铝板、电木板等待加工坯料，孔位排布兼顾不同尺寸工件的装夹需求，边角区域也能找到可靠锁紧点位。工作台下方的铝型材框架做了双层叠加强化，底部配置可调防震脚杯，安装时可逐个旋调脚杯高度，将台面水平度校准至铣削要求范围内，同时隔绝加工过程中主轴振动向桌面传递，避免振纹影响工件表面质量。

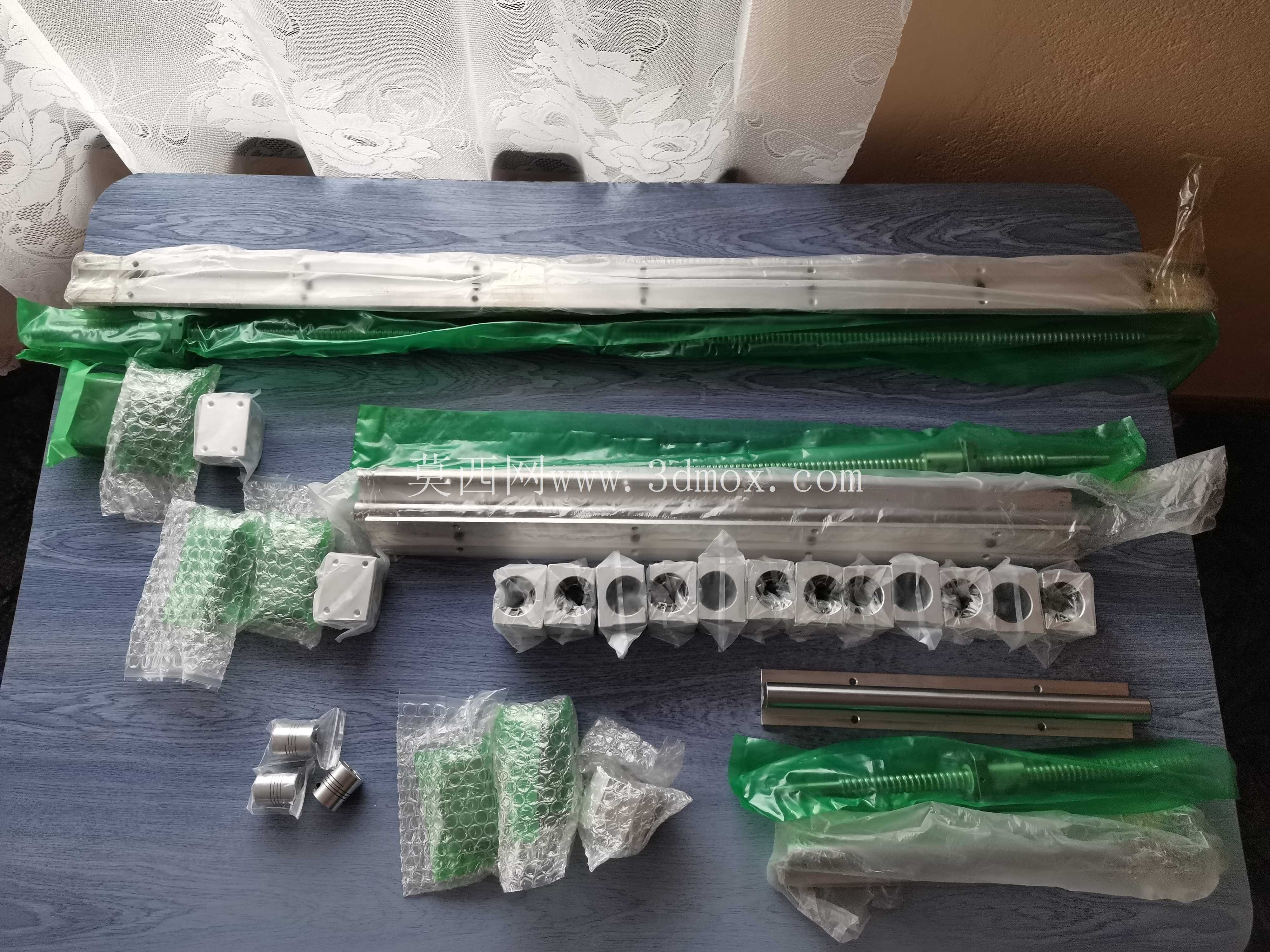

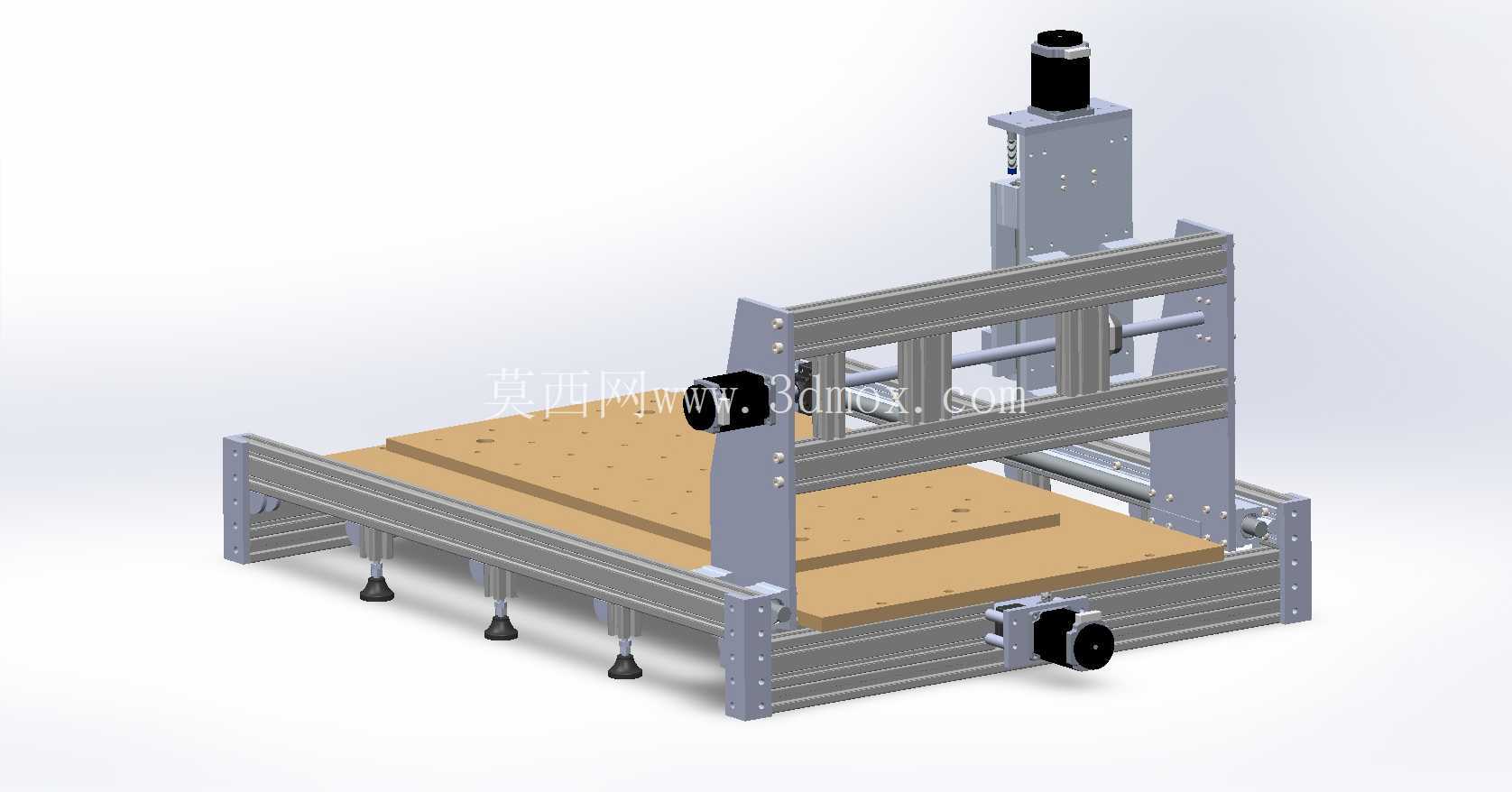

　　X轴传动组件沿床身长度方向布置，双直线导轨平行铺设在底座两侧型材上，龙门横梁整体沿X向做往复进给，双侧导向的结构形式可抵消单侧切削带来的倾覆力矩，高速走刀时横梁不会出现偏摆。Y轴传动模组集成在龙门横梁上方，溜板沿横梁横向移动，带动主轴组件完成Y向进给，导轨与型材安装面之间加装精加工垫块，补偿铝型材本身的平面度误差，保证直线导轨全程平行度偏差控制在装配公差允许区间。Z轴滑台垂直挂载在Y向溜板前端，主轴安装座沿竖向直线导轨上下运动，完成进刀与抬刀动作，Z轴行程可覆盖常规薄工件加工、浅槽铣削以及小型浮雕的深度分层切削需求。

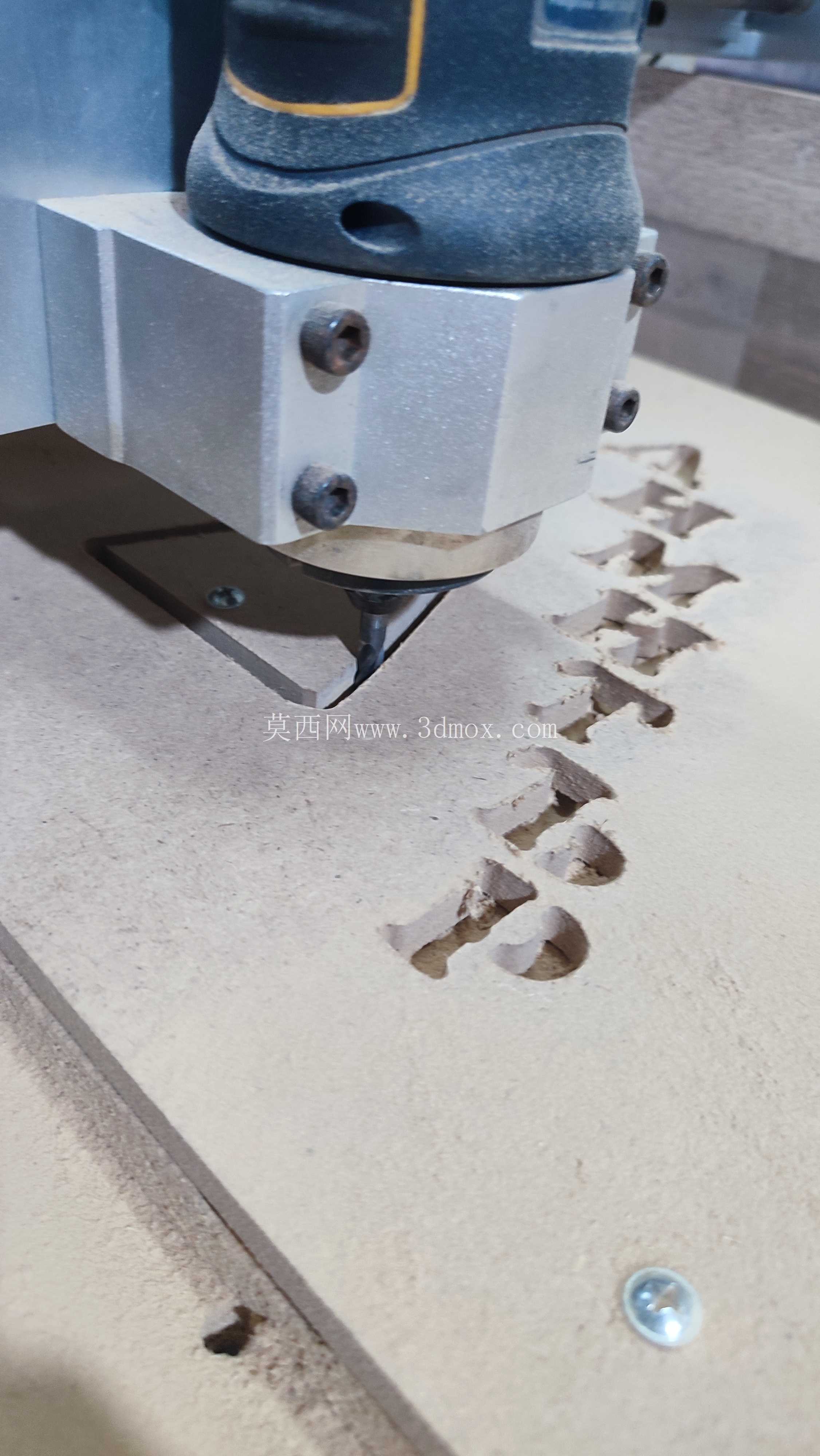

　　主轴部件采用立式风冷电主轴配置，主轴夹座做了分体抱紧式结构，松开锁紧螺栓即可调整主轴伸出长度，适配不同长度刀具的装夹要求，主轴侧面预留冷却风道与接线固定位，动力线沿拖链规整排布，随轴往复运动时不会出现拉扯干涉。三轴动力均选用步进电机配套减速传动方案，电机通过安装支架直接固定在型材端面，电机轴与传动丝杆通过联轴器同轴连接，传动链路短、反向间隙小，配合驱动器细分控制可实现平稳的低速大扭矩输出，铣削木质、塑料工件时不会出现丢步卡顿，加工软铝件时也能维持恒定进给抗力。

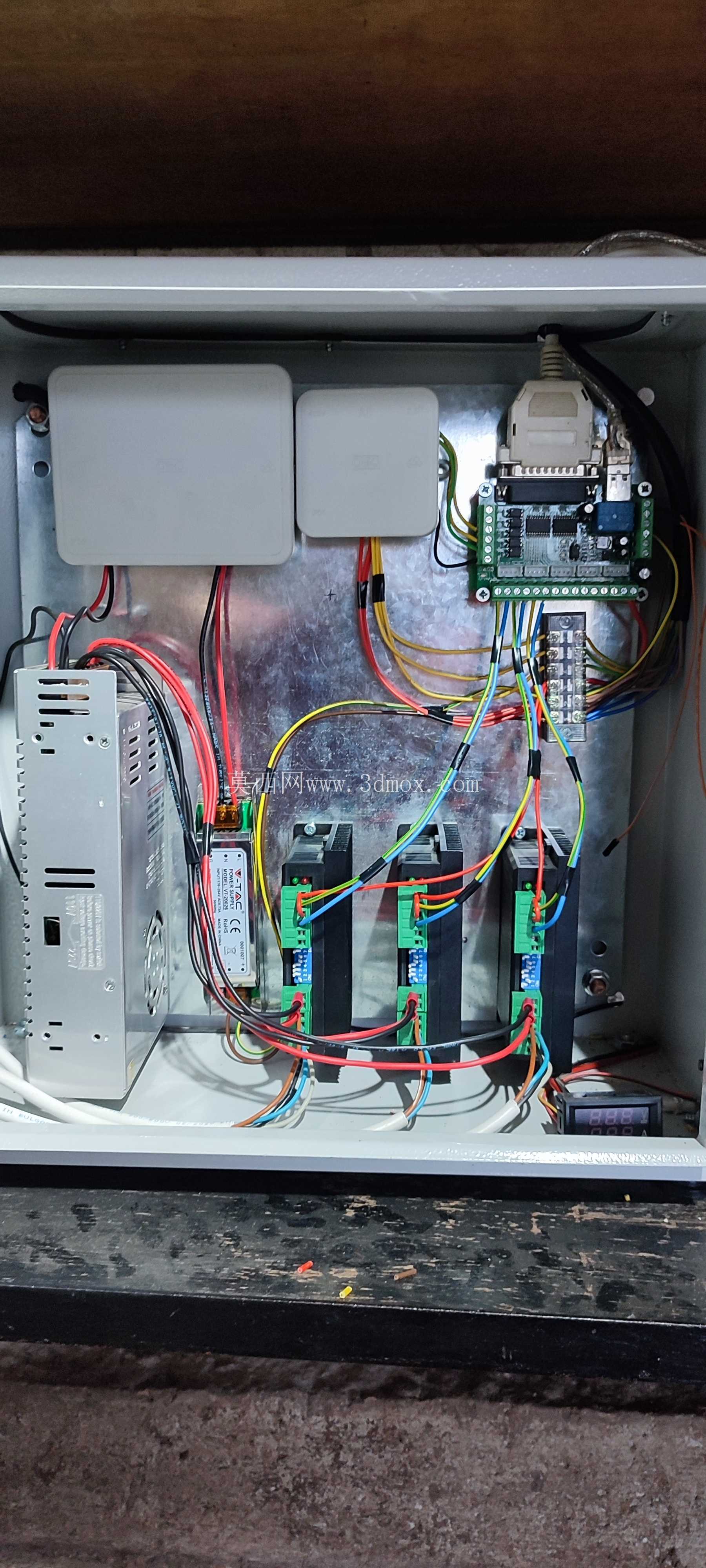

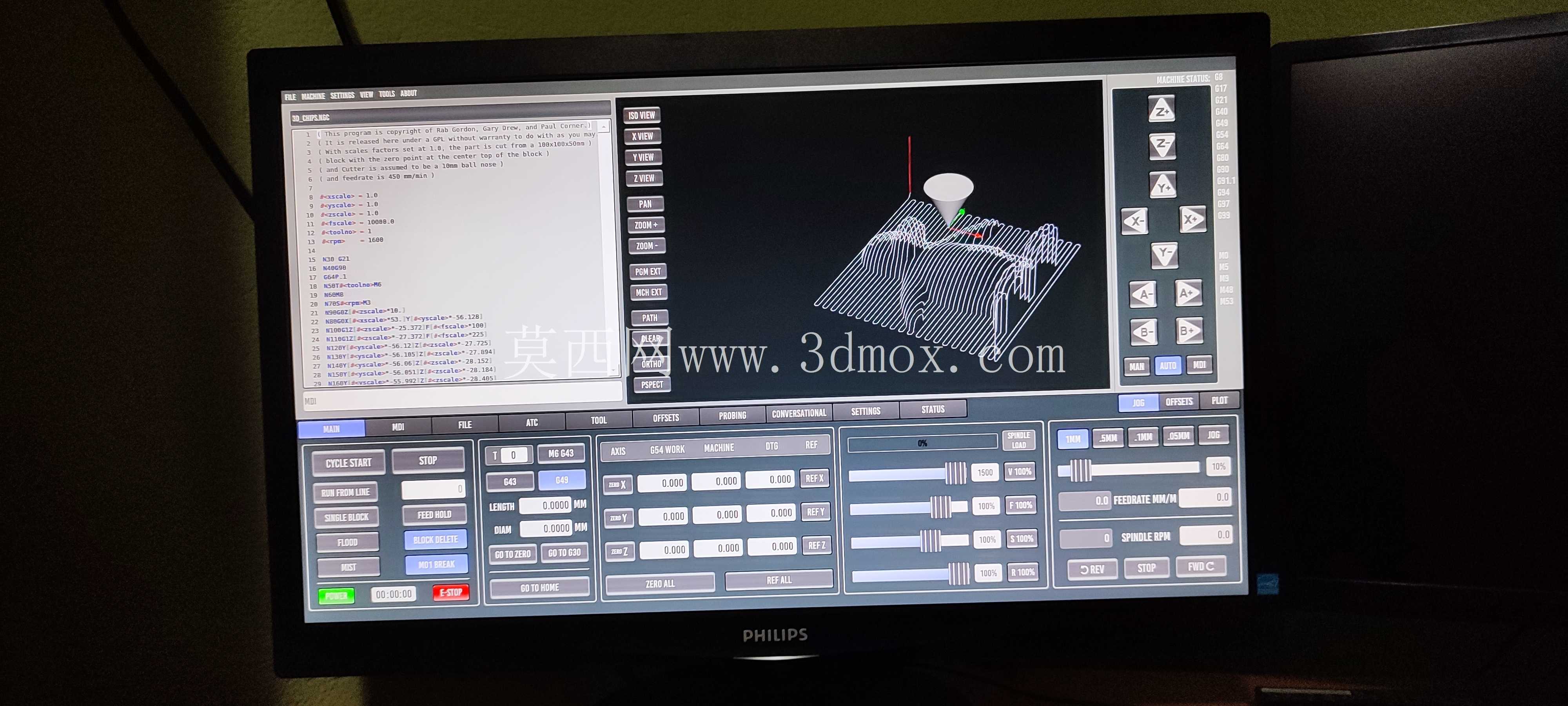

　　整机有效加工区间覆盖X向850mm、Y向410mm、Z向120mm的空间范围，外形长宽尺寸适配普通工坊工作台摆放，无需单独做设备地基，落地后接电、接控制单元即可投入使用。电气驱动部分采用36V直流供电架构，配套DM556型步进驱动器完成三轴运动脉冲分配，控制端适配开源LinuxCNC运动控制系统，可直接导入标准G代码路径，支持平面雕刻、轮廓铣削、钻孔、切边等多工序自动运行。

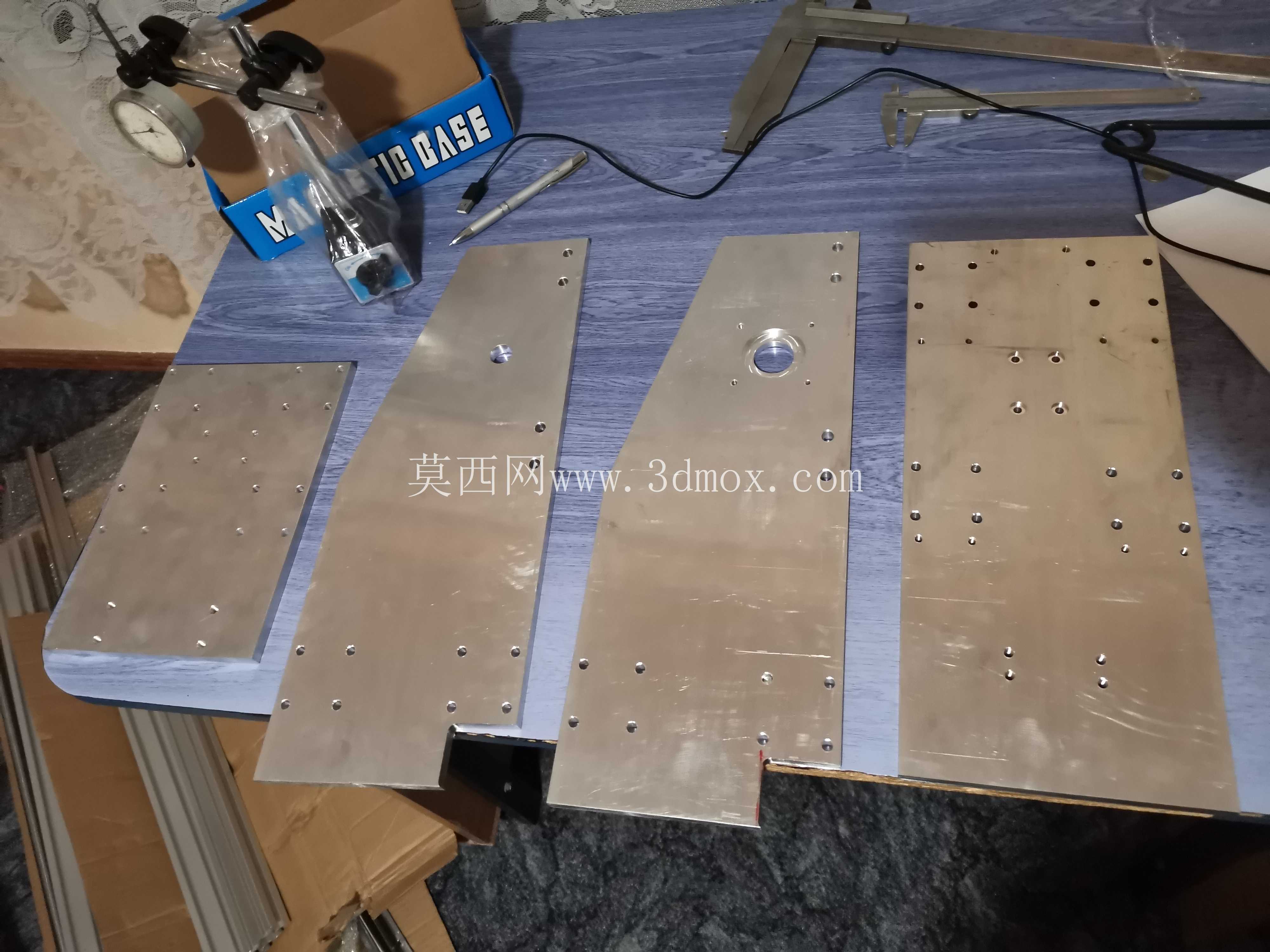

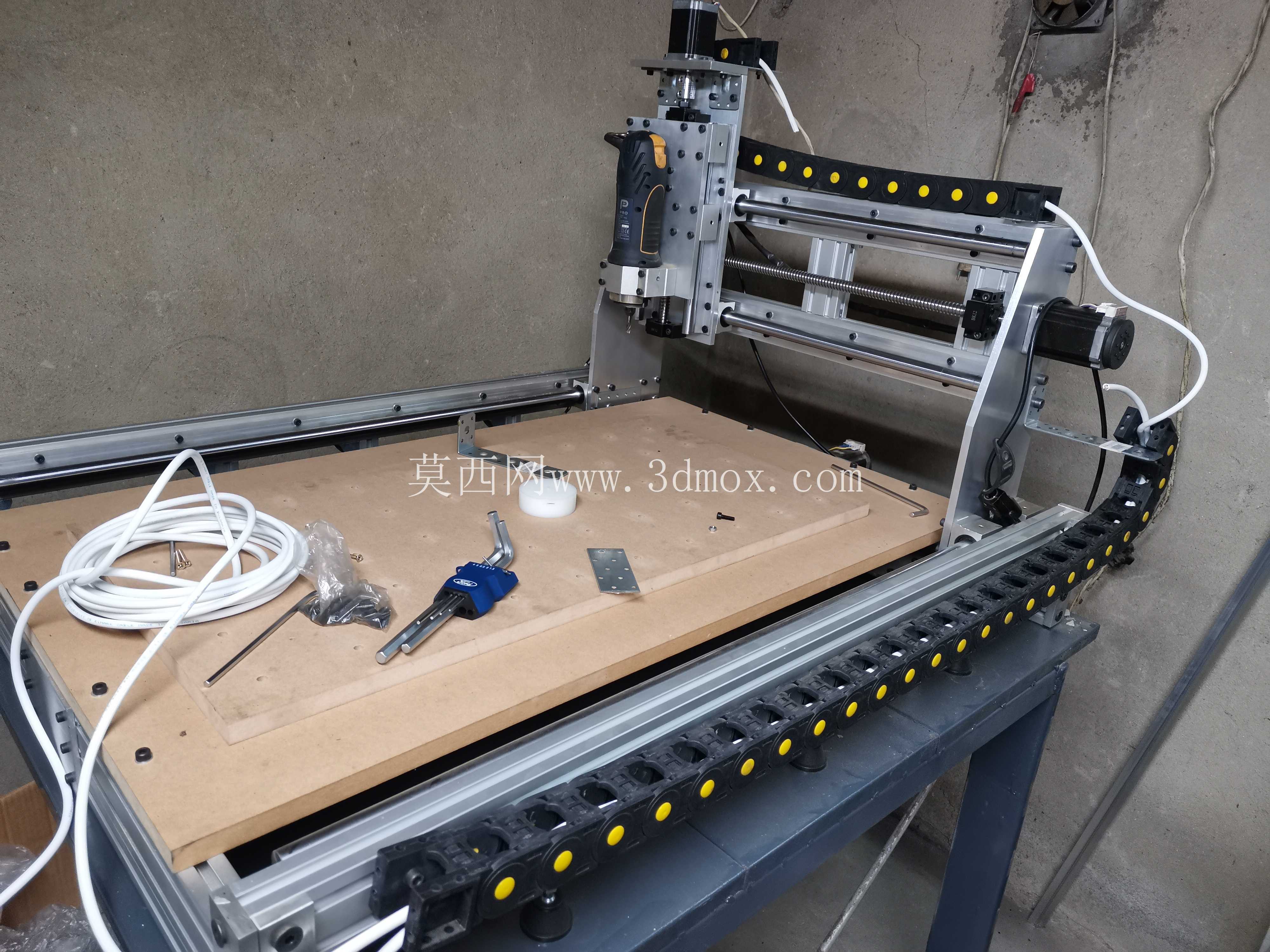

　　结构设计阶段优先兼顾刚性与拆装便利性，所有运动部件的安装基准面都做了机加工找平，铝型材拼接处采用角件与内置螺栓双重锁紧，框架受力节点额外加装加强角码，避免长期往复运动后框架出现松动位移。走线全程置于柔性拖链内部，X轴拖链沿床身侧边铺设，Y、Z轴拖链随溜板同步弯折，线缆弯曲半径符合耐折要求，长期运行不会出现线芯折断。设备四周预留了防护挡板、吸尘接口、冷却管路的安装位置，用户可根据加工材质选配木屑吸尘装置或铝屑冷却喷淋组件，拓展不同工况下的加工能力。

　　从装配逻辑来看，该设备没有采用复杂铸件床身，而是用标准化铝型材快速搭建出满足轻切削刚性要求的机架，零部件互换性强，易损件更换成本低，非常适合小批量定制加工场景下的灵活改造，使用者可根据自身加工需求更换更高功率主轴、加长导轨行程或是加装旋转轴拓展四轴加工功能。
