可调节搭扣式工业紧锁闩锁结构设计

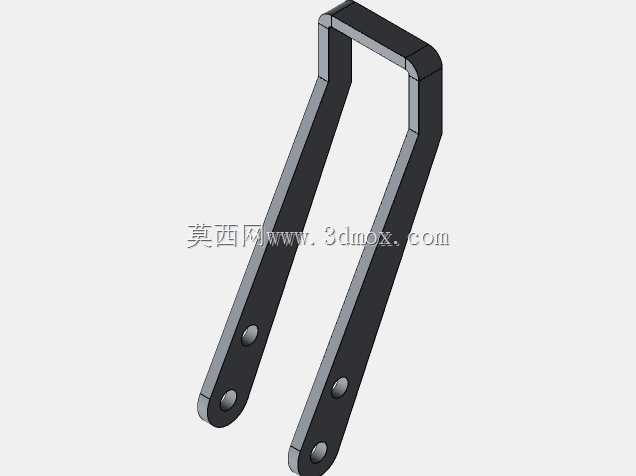

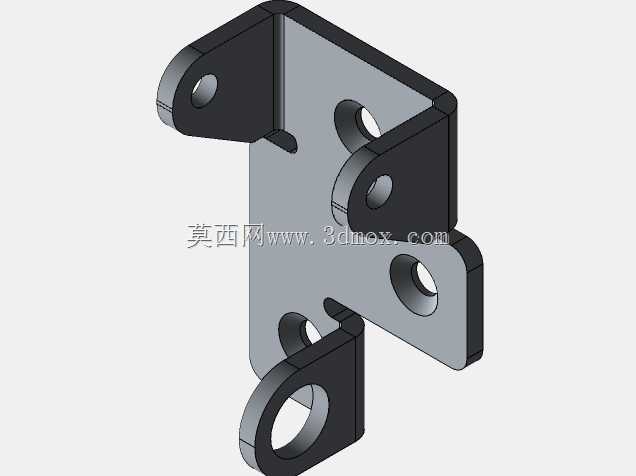

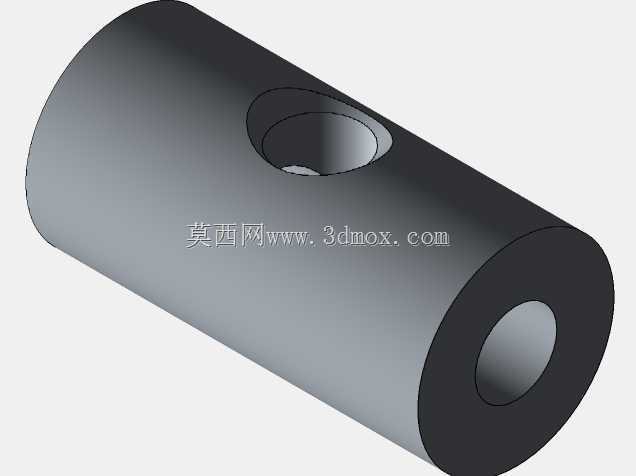

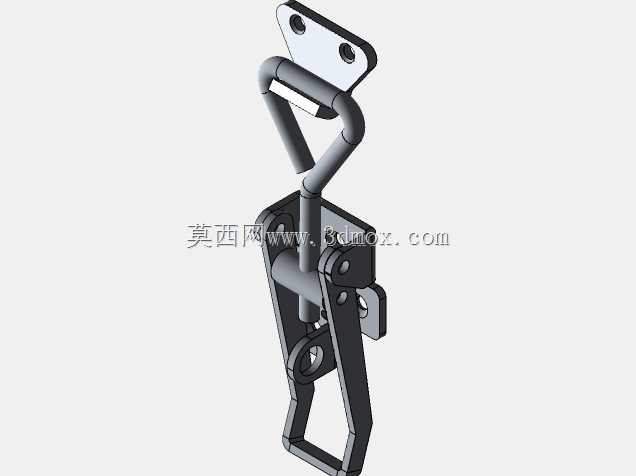

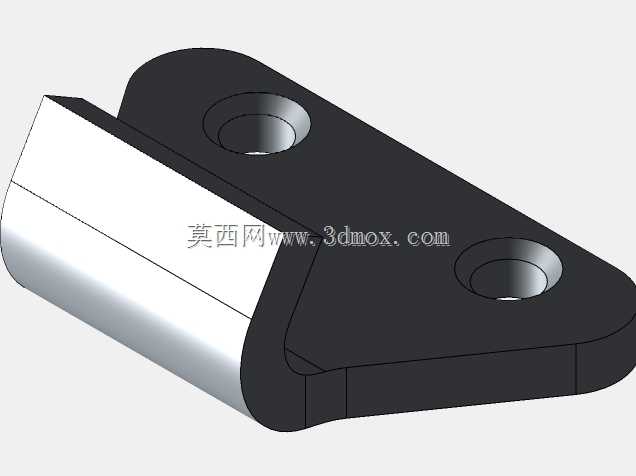

这类搭扣式紧锁闩锁，常被应用在需要频繁开合、同时要求闭合后保持稳定预紧力的工业场景中，比如小型设备检修门、工装夹具盖板、物流周转箱侧门、特种车辆舱门、过滤设备密封舱盖等位置，相比传统螺栓紧固结构，它不需要额外工具就能完成开合操作，能大幅降低日常运维、物料存取的操作耗时。从结构设计逻辑来看，这款锁具采用了杠杆力放大的铰接结构，上部的挂接钩与下部的锁体基座通过多组铰接连杆连接，当扳动外侧的操作手柄向下扣合时，连杆机构会越过死点位置，把操作力放大数倍后传递到上部挂接点，让被连接的两个部件之间产生足够的压紧力，即便承受一定的振动冲击，也不会出现意外松脱的情况；解锁时只需要向上扳动手柄，连杆脱离死点位置即可快速松开挂接钩，整个操作过程单手即可完成，不需要借助扳手、螺丝刀等额外工具。在安装边界设计上，上部的挂接座采用了带两个安装孔的平板结构，安装孔位做了沉台设计，安装后螺钉头部不会突出表面，避免刮蹭周边部件，挂接钩的伸出长度预留了一定的调节余量，可以适配被连接件之间不同的密封件压缩量，比如舱门位置粘贴不同厚度的橡胶密封条时，不需要额外调整安装座位置，只需要微调挂接钩的有效长度就能保证合适的压紧力，不会出现压不紧密封件导致漏液漏尘，或是压紧力过大导致锁件变形、密封条过度压缩失效的问题。下部的锁体基座同样采用平板安装面，四个安装孔对称分布，安装时可以根据现场空间选择正向或是侧向安装，适配不同的舱门开合方向。锁体的所有铰接位置都做了销轴翻边铆接处理，销轴不会因为长期反复开合出现窜动脱落，活动连杆的接触面做了小圆弧过渡，扳动操作时不会出现卡滞、剐蹭的情况，操作手感顺畅。整体外形采用了弯折成型的钣金结构搭配冲压成型的铰接件，在保证结构强度的前提下尽可能控制了整体重量，外露的操作手柄做了圆弧弯折处理，没有尖锐棱角，操作人员开合时不会划伤手部。在实际选型应用中，这类锁具可以根据被连接件的所需压紧力、安装空间尺寸选择对应规格，安装时需要注意上部挂接座和下部锁体的对中度，偏差过大时会导致挂接不畅、锁紧力分布不均，长期使用会出现单侧磨损加剧的问题；如果应用在户外场景，还可以根据使用环境选择对应的表面处理工艺，提升耐腐蚀性能，延长户外使用寿命。
