DIN580标准吊环螺栓结构设计

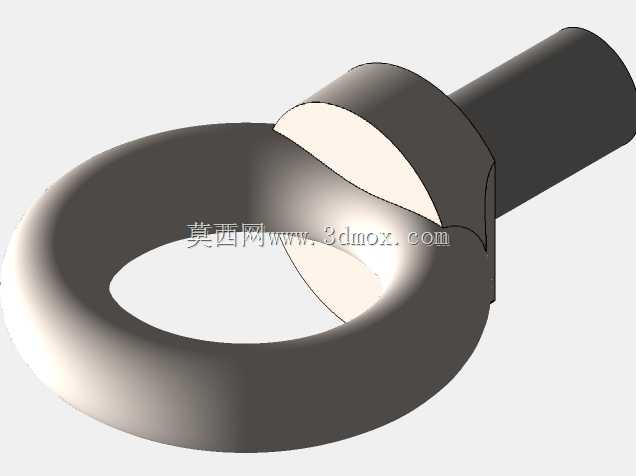

　　在重型设备吊装、模具转运、工业构件装配的作业场景里，吊点连接件的可靠性直接决定整个作业链路的安全冗余，DIN580吊环螺栓作为德标体系下通用的吊点紧固件，长期应用在机床床身吊装、注塑模模架起吊、重型钣金构件转运、风电零部件预装等场景中，区别于普通焊接吊耳，这类螺纹式吊环可根据安装面的螺纹孔位灵活拆装，能在不同工位间重复使用，不会在工件表面留下焊接疤痕，也避免了焊后探伤、焊疤打磨的额外工序。从结构设计逻辑来看，这款吊环螺栓采用一体式锻造成型的结构思路，环形吊耳与下方螺纹杆为整体金属流线连续的锻件，没有焊接拼接的应力集中断面，环形部分的截面做了渐变圆弧过渡，从与螺杆衔接的根部到环体顶部，截面厚度随受力弯矩的变化做匹配调整，环体内孔的圆弧半径经过受力校核，能适配常见的卸扣、吊装带、钢丝绳钩头的连接尺寸，不会出现连接副卡滞或者接触应力集中的问题。螺杆部分采用标准公制外螺纹设计，螺纹收尾处做了退刀槽结构，避免螺纹拧到底部时出现螺牙干涉，螺杆与环体衔接的根部做了加大的圆角过渡，抵消吊装时螺杆根部的弯曲应力，避免长期交变载荷下出现根部断裂的风险。从安装边界来看，这类吊环螺栓安装时需要保证安装面为平整的机加工面，环体根部的支撑端面要与安装面完全贴合，不能有倾斜或者悬空的情况，拧入螺纹孔的深度要满足螺纹啮合长度要求，通常啮合深度不小于螺杆公称直径的1.5倍，针对不同材质的安装基体，比如铸铁件、铝合金件、钢构件，需要对应核算螺纹的抗拔强度，

　　匹配对应载荷等级的吊环规格。实际使用中，这类吊环螺栓的受力方向有明确的限制，允许沿螺杆轴向垂直起吊，也可在环体平面内做小角度的斜向受力，但禁止垂直于环体平面的侧向受力，侧向受力会让环体根部承受额外的扭矩，大幅降低额定载荷的安全系数。设计建模时，环体部分的曲面过渡需要保证连续顺滑，不能有建模留下的棱角或者断面缺口，这些位置会成为应力集中的起始点，在受拉时最先出现裂纹；环形内孔的表面要做圆滑处理，避免吊装时磨损吊装带或者钢丝绳的纤维层，降低吊装索具的使用寿命。和普通的六角头螺栓不同，吊环螺栓的核心功能不是紧固两个构件，而是作为吊装作业的受力连接点，所以整个零件的受力路径是从环形内孔的受力面，通过环体截面传递到根部，

　　再沿螺杆轴线传递到被吊工件的螺纹孔内，整个路径上的截面变化都要平缓，避免突然的截面缩小带来的应力激增。在模具行业应用时，通常会在模架的四个角对称安装对应规格的DIN580吊环，保证起吊时模架保持水平，不会出现倾斜滑脱的风险；在重型机床装配时，床身、主轴箱等大型部件上都会预制对应规格的螺纹孔，安装吊环后配合行车完成部件的转序与装配，相比焊接吊耳，这种螺纹连接的吊环在装配完成后可以直接拆下，不会突出在设备表面影响外观或者后续的外围钣金安装。建模过程中，螺纹杆的牙型需要符合标准螺纹的牙型角、螺距参数，保证和标准内螺纹的啮合精度，环体部分的外曲面做等半径的倒圆处理，既避免锐边划伤操作人员，也能让环体在受力时应力分布更均匀，

　　根部的过渡圆角半径不能过小，否则会在圆角位置形成应力集中，大幅降低零件的破断拉力。实际选型时，需要根据被吊工件的总重量，结合吊点的数量、每个吊点的受力角度，选择对应额定载荷的吊环规格，不能以吊环的螺杆直径直接估算载荷，因为不同标准的吊环即使螺杆直径相同，额定载荷也会因为环体截面尺寸的差异存在区别。这款DIN580吊环的结构完全遵循德标对应的尺寸规范，环体内径、环体截面直径、螺杆长度、螺纹规格都和标准参数一一对应，能直接适配市场上通用的吊装连接配件，不需要额外定制连接副，安装时只需要在工件上预制对应规格的螺纹孔，保证螺纹孔的垂直度与深度满足要求，即可完成吊点的安装，拆卸后工件表面仅留下螺纹孔，不影响工件的后续使用与外观。
