英标13A欧式插座前部模块结构设计

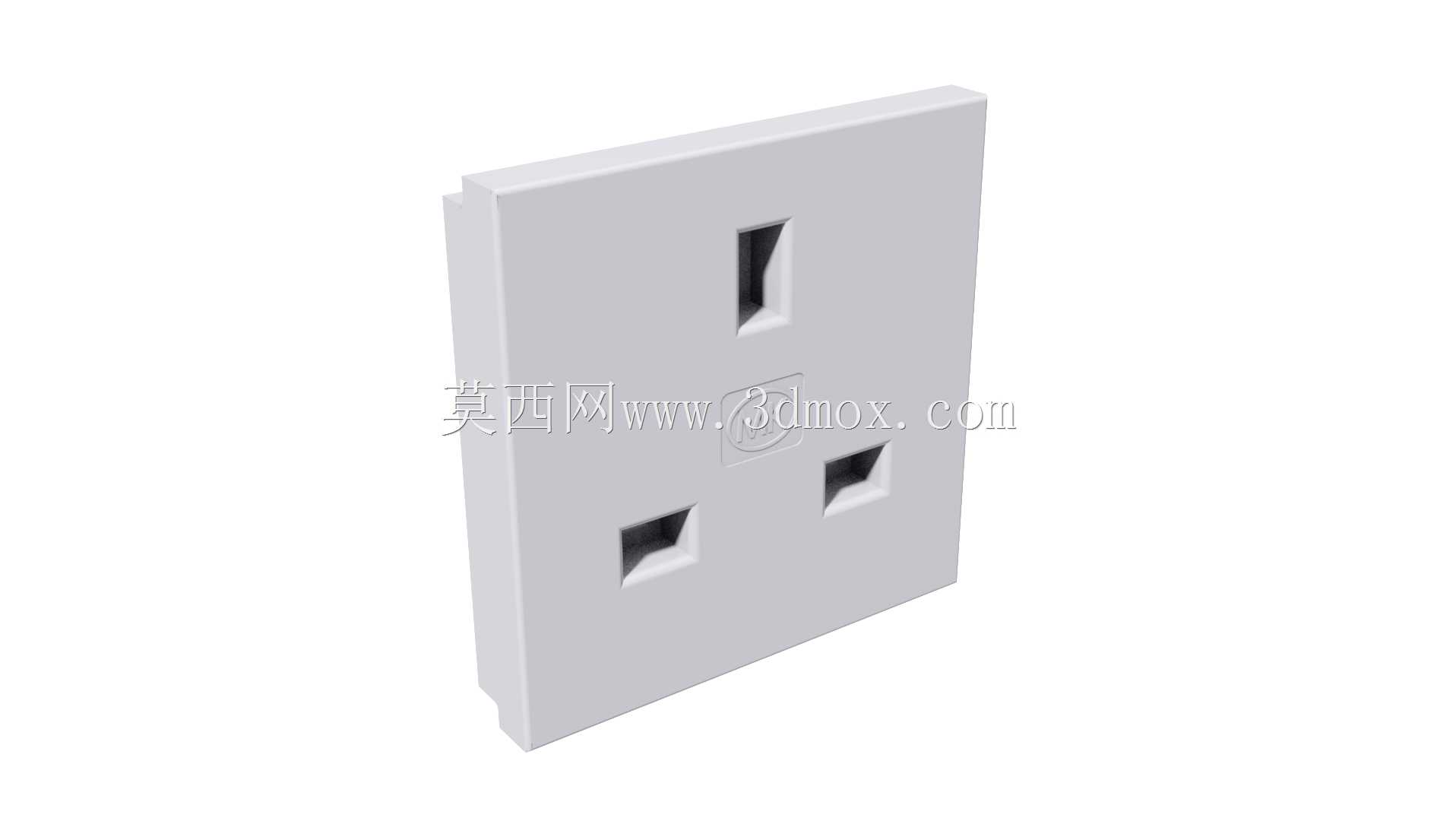

这款插座模块的建模核心围绕英标13A规格的前部插接结构展开，建模过程中优先还原了实际安装时的配合边界，模块整体为方正薄型结构，正面预留了符合英标要求的三个插接孔位，分别对应火线、零线与接地极的插接位置，孔位的倒角、深度都严格参照实物的插拔行程做了还原，避免后续装配时出现插头无法完全插入的干涉问题。在民用住宅、商用办公空间的电气布线场景中，这类模块化插座是面板式供电系统的核心组成部分，可直接嵌入对应规格的欧式前面板中，无需额外调整面板开孔尺寸，适配常规86型暗装底盒的安装空间，模块背部的插接端预留了与内部接线端子对接的卡位结构，建模时特意保留了卡位的凸台尺寸与间隙，方便结构工程师在做整套面板装配时直接调用，不用二次修正配合公差。从设计思路上看，这款模块没有做多余的装饰性结构，正面除了插接孔位仅保留了细微的品牌标识凹槽，整体外表面做了轻微的哑光质感处理，还原真实PC阻燃材质的视觉效果，模块侧边的卡扣结构完全按照实际拆装的扣合量设计，卡扣的倾斜角度、回弹预留空间都做了1:1还原，能直观体现模块装入面板时的卡入行程，不会出现建模时卡扣过盈无法装配的问题。实际工程应用中，这类模块化插座的优势在于可根据面板的功能需求自由组合，比如在同一块面板上搭配不同电流规格的插座、网络接口、开关模块，这款13A模块的外形尺寸严格遵循欧标模块化尺寸体系，宽度、高度与同系列其他功能模块完全一致，拼接时间隙均匀，不会出现高低差。建模时特意将插接孔内部的导向斜面做了还原，真实插头插入时会顺着斜面滑入接触位，这部分结构如果省略，后续做插拔动画或者装配校验时就会出现卡滞，另外模块正面的边缘做了0.5mm的小圆角处理，既符合实际产品的注塑工艺要求，避免锐边割手，也能在装入面板时和面板的沉台边缘形成均匀的配合缝隙，不会出现边缘突兀的问题。对于做电气面板集成设计的工程师来说，这个模型可以直接调入装配体，用来校验面板开孔位置、模块排布间距，也能用来做装修效果的可视化展示，还原墙面安装完成后的真实视觉效果，不用再从零开始绘制插座的基础外形，节省结构建模的时间。
