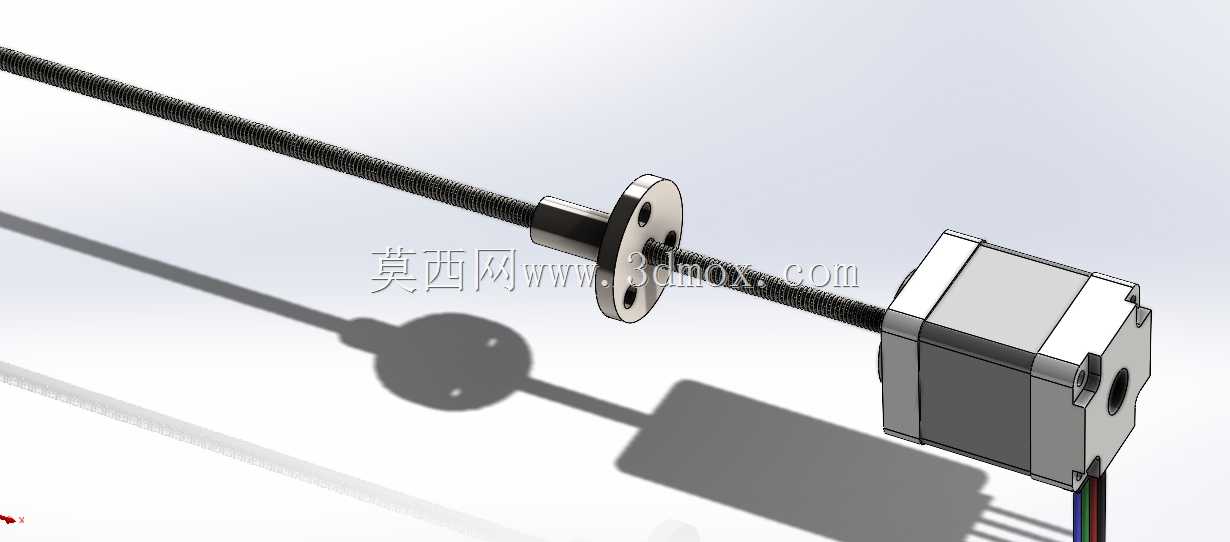

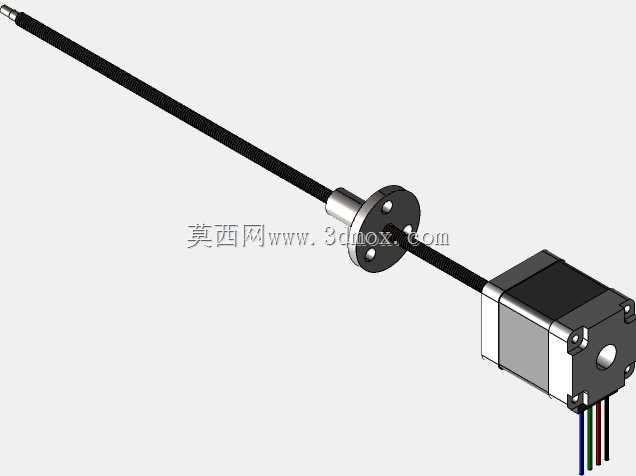

NEMA17规格直线步进电机结构设计

这款NEMA17规格的直线步进电机，在小型自动化设备的线性驱动场景中适配性极强，常见于桌面级3D打印机的Z轴升降、小型点胶设备的位移滑台驱动、实验室微量进样机构的直线进给、桌面型雕刻机的轴系传动等场景，相比旋转步进电机搭配外置丝杆的传动方案，它将丝杆与电机转子做了集成设计，省去了额外的联轴器、丝杆支撑座等外围连接件，能大幅压缩驱动单元的整体安装空间，对布局紧凑的小型设备十分友好。从结构设计来看，电机本体沿用了标准NEMA17安装法兰的尺寸基准，法兰端的安装孔位完全匹配行业通用的42mm步进电机安装规范，设备端无需重新设计安装位即可直接替换同规格旋转步进电机，降低了设备改型的设计成本。集成的丝杆采用梯形螺纹设计，具备一定的自锁特性，垂直安装场景下断电后不会出现负载滑落的问题，无需额外加装抱闸机构，进一步简化了配套结构。丝杆端部配套的圆形法兰螺母，可直接与负载滑台通过螺丝锁附，螺母法兰上的安装孔位做了对称分布设计，装配时可根据走线方向灵活调整安装角度，适配不同的设备布局需求。设计过程中重点考量了传动同轴度，丝杆与电机转子采用过盈配合加周向顶丝的固定方式，避免高速往复运动时丝杆出现径向跳动，保证传动精度的同时降低运行噪音。电机本体的出线端做了径向出线设计，相比轴向出线的结构，能减少电机尾部的轴向安装空间占用，适配安装腔深度有限的设备结构。从安装边界来看，电机本体的截面尺寸与标准42步进电机完全一致，丝杆的伸出长度可根据实际行程需求做选型适配，配套的螺母法兰外径小于电机本体截面尺寸，不会超出电机安装轮廓，在做设备布局时，仅需预留电机本体的安装空间即可，无需额外给螺母预留避让位。在实际选型应用中，这款直线步进电机适合行程在300mm以内、负载不超过5kg的轻载直线传动场景，运行时可通过配套驱动器做细分设置，实现微米级的进给精度，满足小型精密设备的传动需求。相比传统的旋转电机加丝杆的传动组合，集成式的设计减少了装配环节的同轴度调整工序，装配工人仅需将电机锁附在设备安装板上，再将螺母与负载连接即可完成装配，能有效提升设备的组装效率，减少因装配误差导致的传动卡顿、精度不足等问题。
