手动杠杆式快速夹紧工装夹具结构

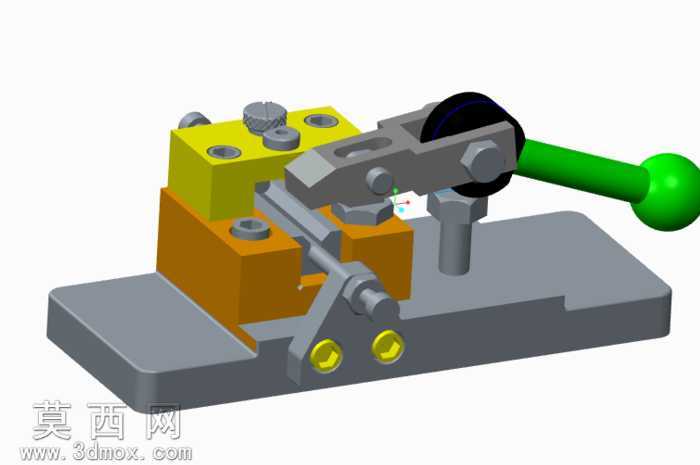

本作品为手动杠杆式快速夹紧工装夹具的三维建模成果，建模过程严格遵循机械加工工装的实际设计逻辑，先从底座基准结构开始搭建，采用灰铸铁材质的底座作为整个夹具的承载基础，建模时精准还原了底座上的安装孔位、定位凸台结构，确保夹具可稳定固定在机床工作台面。随后依次完成定位块、夹紧杠杆、操作手柄、支撑柱、锁紧组件的结构建模，其中定位块采用分层式设计，下层为橙色的硬质合金定位基座，上层为黄色的可调定位垫块，建模时预留了垫块的调节安装孔，可适配不同尺寸规格的工件装夹需求。夹紧杠杆部分通过铰接结构与支撑柱、底座连接，还原了杠杆增力的机械原理，操作手柄采用绿色包胶金属杆搭配球形握把的结构，建模时还原了握把的防滑曲面设计，确保手动操作时的施力便利性。渲染阶段针对不同部件赋予了对应材质：底座、杠杆、支撑柱等金属结构件赋予了磨砂灰铸铁材质，还原金属件的哑光金属质感；定位垫块、锁紧旋钮赋予了亮黄色金属漆材质，突出可调部件的视觉区分度；操作手柄的握把部分赋予了绿色橡胶材质，还原包胶部件的柔和反光特性；铰接销轴、锁紧螺丝等标准件赋予了镀镍亮面金属材质，还原标准紧固件的表面质感。结构设计上充分考虑了工装的实用性，夹紧端设置了浮动压头结构，可避免装夹时对工件表面造成压伤，底座前端设置了两个黄色的锁紧调节旋钮，可对夹紧行程进行微调，确保装夹的可靠性。整个建模过程严格按照机械设计的公差配合要求，铰接部位预留了合理的转动间隙，定位面的平面度、安装孔的位置度都符合工装设计的精度要求，完整还原了手动快速夹具的工作原理与结构细节，可用于机械加工工装的教学演示、工装设计方案验证以及装夹工序的模拟仿真使用。
