商业制冷设备用五叶蒸发器风扇结构设计

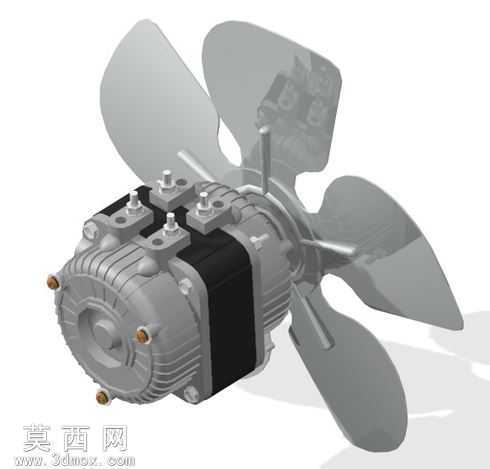

本作品为商业制冷场景配套的蒸发器风扇三维建模作品，建模阶段围绕风冷散热的核心功能需求展开结构设计，首先确定五叶非对称扇叶的整体布局，相较于传统三叶或四叶结构，五叶设计可在相同转速下获得更大的送风覆盖范围，同时降低扇叶转动过程中的气流脉动，减少运行时的风切噪音，适配商业制冷设备长时间低噪运行的使用要求。建模过程中先完成中心轮毂的参数化构建，轮毂中心设置与驱动电机输出轴匹配的安装孔位，孔位周边均匀分布加强筋结构，既保证轮毂与电机轴的装配同轴度，又提升轮毂与扇叶连接位置的结构强度，避免长期高速转动下出现连接位断裂的问题。扇叶部分采用变曲率曲面设计，从叶根到叶梢的曲面弧度逐步过渡，建模时通过多组截面曲线放样生成扇叶实体，叶根位置厚度更大以承载转动扭矩，叶梢位置做薄型化处理并设置细微的锯齿状边缘结构，可打散叶梢位置的涡流，进一步降低运行阻力与气动噪音。材质渲染阶段，扇叶整体采用哑光黑色工程塑料材质，模拟商用风扇常用的玻纤增强PP材质质感，调整材质的粗糙度与反光参数，还原塑料表面细微的磨砂质感，轮毂位置做半哑光金属质感处理，模拟金属嵌件的装配效果，中心安装孔位做深色哑光处理，还原实际装配后的孔位视觉效果。渲染时采用柔和的侧上方主光源搭配底部补光，清晰呈现扇叶曲面的弧度变化与加强筋的结构细节，阴影做柔化处理突出产品的工业质感。设计过程中充分考虑扇叶的动平衡特性，每片扇叶的重量、曲面弧度、安装角度均保持参数化统一，建模完成后可直接导出用于动平衡仿真验证，中心轮毂的安装孔位尺寸按照通用制冷电机的输出轴标准设计，可直接适配多数商用制冷蒸发器的驱动电机，无需额外调整安装结构，扇叶的曲面角度经过反复调整，在保证送风量的前提下尽可能降低转动风阻，提升配套电机的运行效率，减少制冷设备的整体能耗。
