三叶航空动力螺旋桨三维结构设计

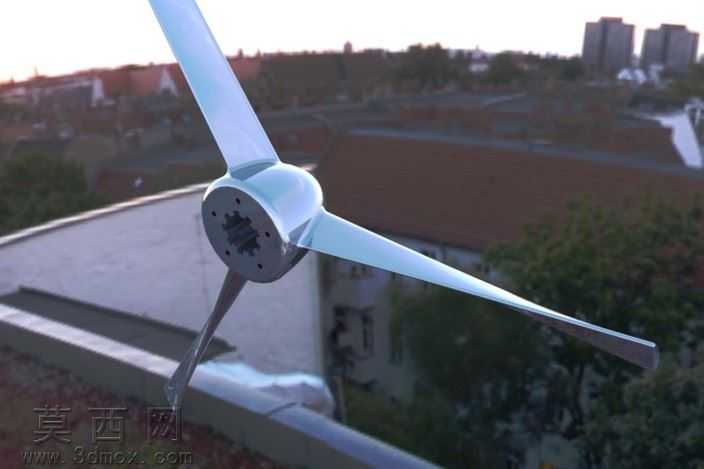

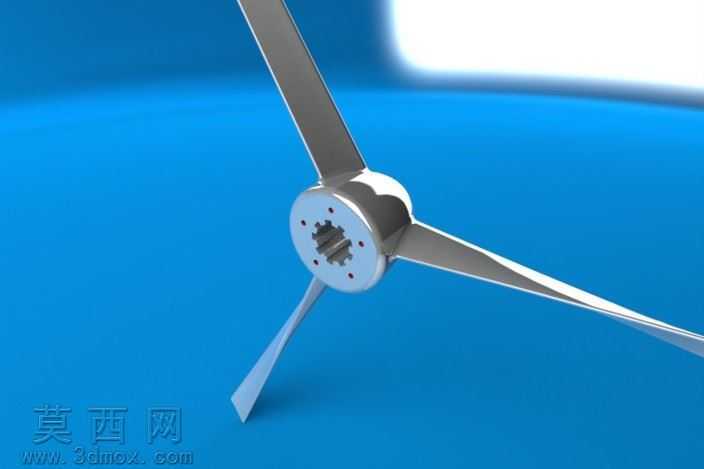

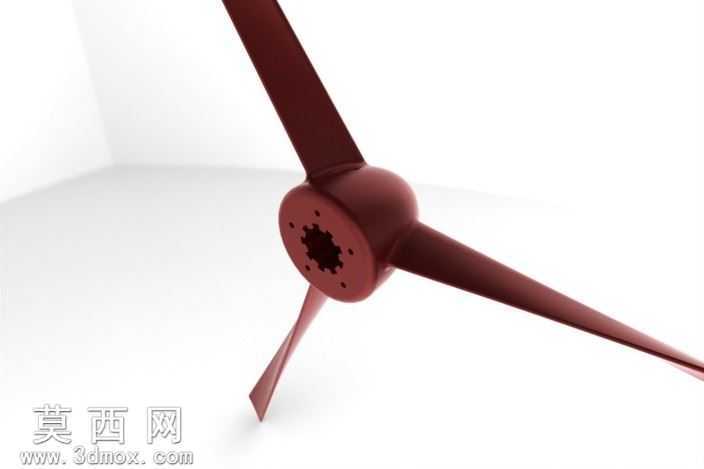

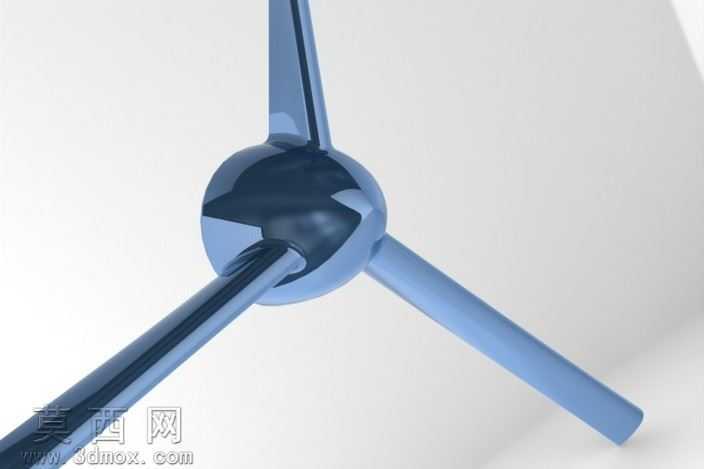

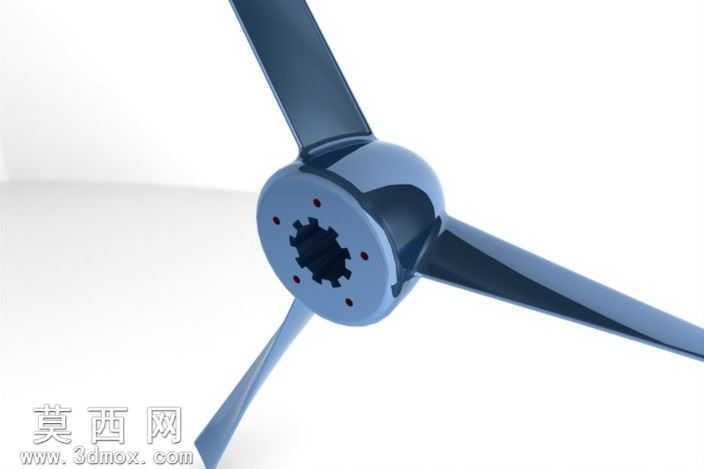

本作品为三叶式航空螺旋桨三维建模成果，建模过程依托三维参数化设计软件完成，整体遵循航空动力部件的气动设计逻辑与结构装配要求开展全流程设计。建模初期先梳理螺旋桨的功能逻辑，明确其作为动力输出末端部件，需要兼顾气动效率与结构连接可靠性的核心需求，首先确定整体布局为三桨叶均布结构，相比两叶桨可在同等转速下获得更平顺的动力输出，降低运转过程中的振动幅值。桨毂部分作为核心连接结构，建模时重点还原内花键连接结构，内孔的花键齿形按照标准传动花键参数绘制，保证与动力输出轴的啮合精度，桨毂端面均匀分布的连接小孔按照圆周阵列特征完成建模，孔位的角度、深度参数均匹配紧固件安装要求，桨毂外表面做平滑弧面过渡，降低桨毂位置的空气阻力。桨叶部分建模采用曲面放样特征完成，从桨根到桨尖的翼型截面按照气动设计规律逐步变化，桨根位置截面厚度更大以保证结构强度，可承受桨叶旋转产生的巨大离心力与气动弯矩，向桨尖延伸过程中翼型厚度逐步减薄、弦长逐步收窄，匹配不同半径位置的线速度差异，优化桨叶表面的气流附着效果，降低翼尖涡流带来的效率损失。桨叶与桨毂的连接位置做一体化平滑过渡处理，避免应力集中问题，提升整体结构的疲劳强度。材质与渲染阶段，整体模型赋予金属质感的亮面材质，模拟航空铝合金阳极氧化后的表面效果，表面设置合适的反射与粗糙度参数，还原金属部件的真实质感，渲染时采用柔和的侧光布置，清晰展现桨叶的曲面弧度与桨毂的结构细节，可直观观察到花键内孔、安装孔位、桨叶翼型的全部特征。整体模型的各部分结构参数经过合理性校验，桨叶的扭转角度、安装角均符合航空螺旋桨的设计规范，既可以作为航空类机械结构教学的演示素材，也可作为动力类产品设计的参考模型，完整还原了螺旋桨从结构布局到细节特征的全部设计要点，各特征之间的几何关系清晰，无建模错误导致的破面、干涉问题。
