6x9椭圆车载扬声器机柜适配安装固定支架

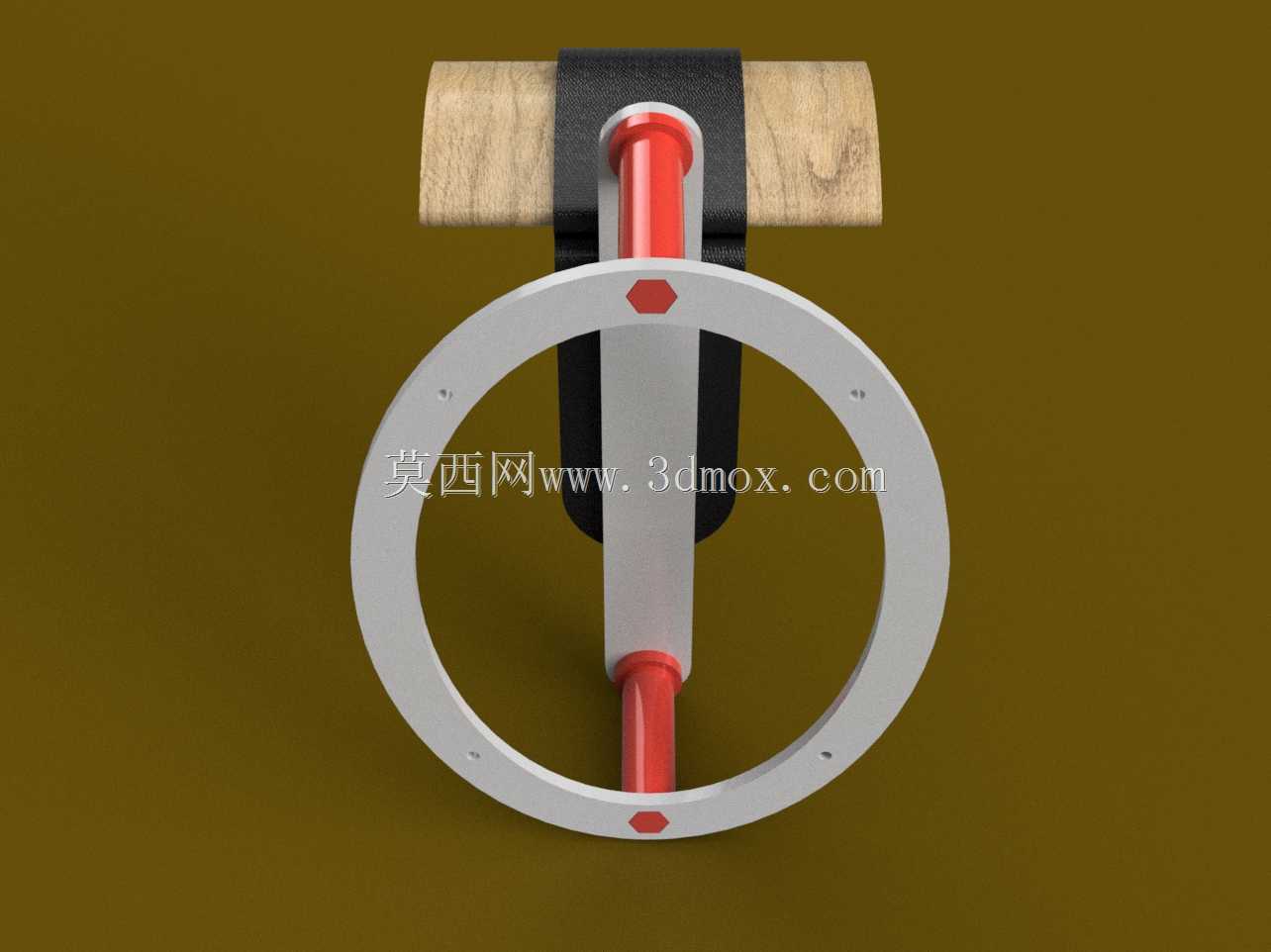

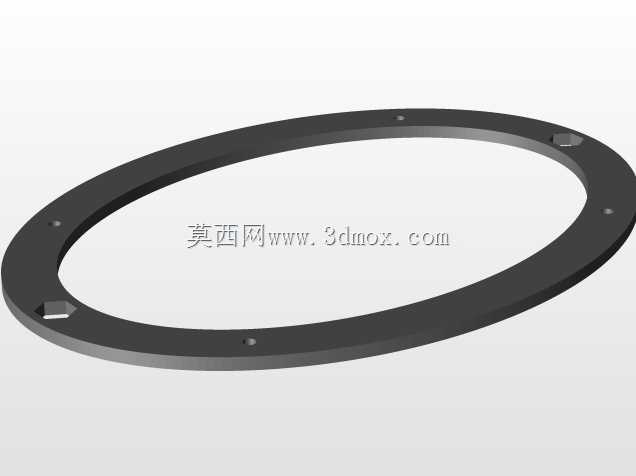

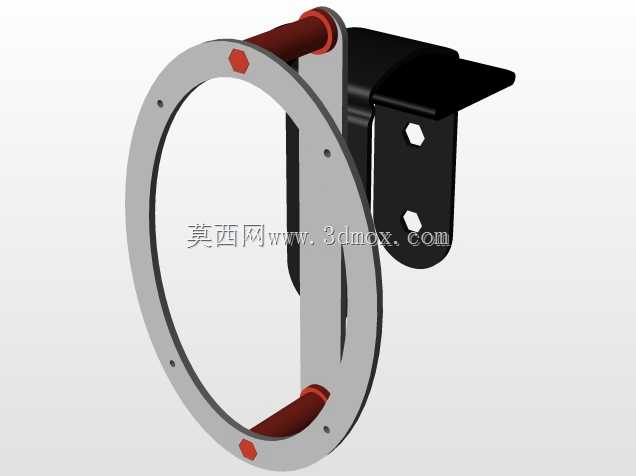

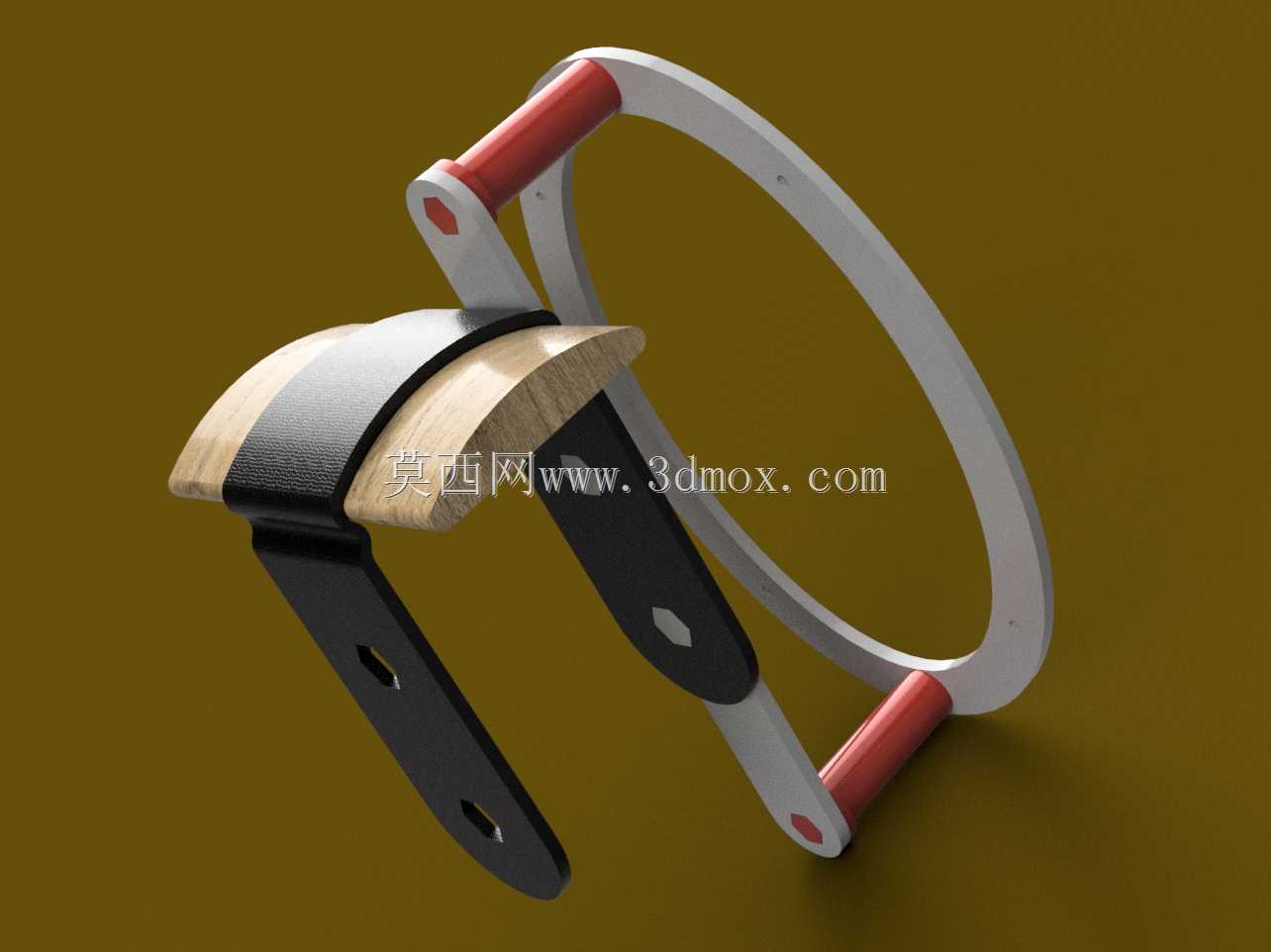

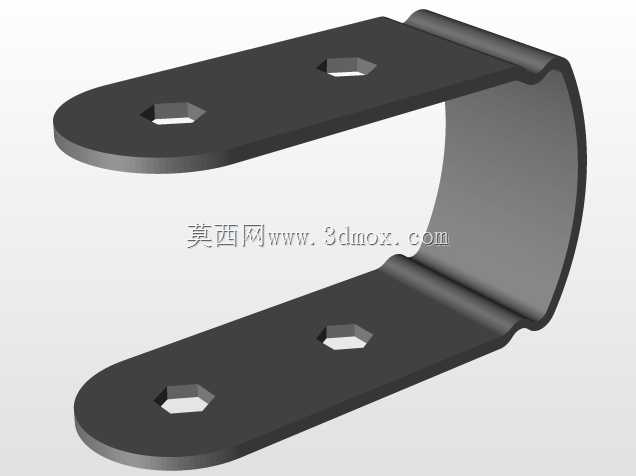

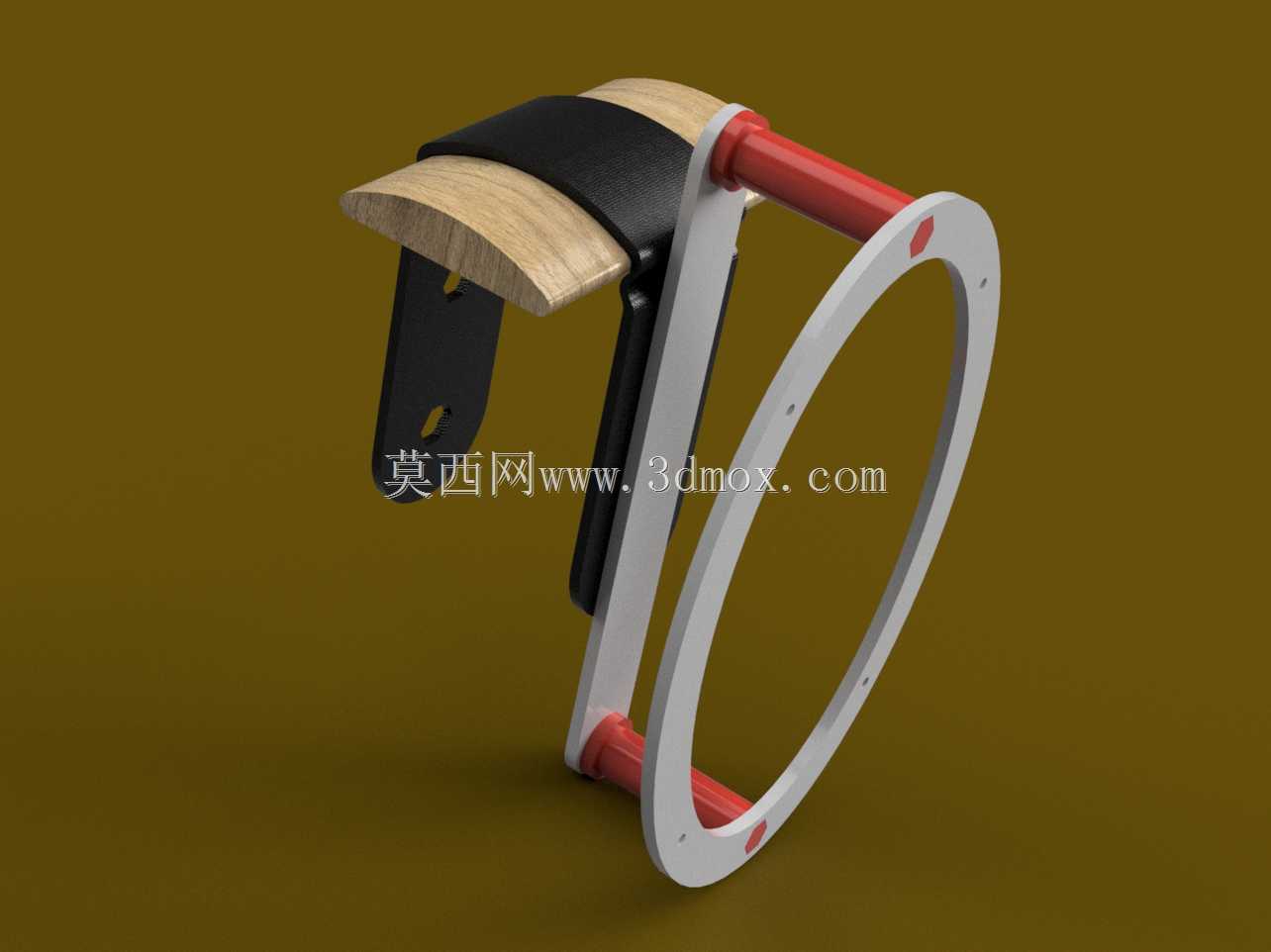

在车载音响二次利用与小型音频设备机柜搭建场景中，这类适配6x9规格椭圆形扬声器的安装支架，解决了拆车扬声器无标准安装位无法固定的实际问题。日常车间、小型工作室搭建桌面音频系统时，不少从业者会选用拆车的6x9椭圆形全频扬声器，这类扬声器低频表现优于同尺寸常规桌面喇叭，但本身是为车门钣金安装设计，自带的安装孔位无法匹配常规机柜、桌面支架的固定点位，直接摆放容易出现位移、共振问题，这款支架就是针对该痛点设计的专用固定结构。从结构设计来看，支架采用环形主体配合夹持固定组件，环形部分的内圈尺寸严格匹配6x9椭圆扬声器的外轮廓边界，安装时扬声器可嵌入环内，避免径向窜动；上方的夹持组件采用仿形弧面设计，接触扬声器盆架的位置做了贴合弧度处理，配合缓冲垫层可以避免硬接触划伤盆架，同时分散夹持力，防止薄金属盆架被夹变形。两侧的红色轴杆结构一方面作为夹持组件的滑动导向，可根据不同品牌6x9扬声器的盆架厚度微调夹持间距，适配不同厂商产品的尺寸公差，另一方面轴杆两端的限位结构可以锁定夹持位置，防止长期使用后出现松动。支架底部的安装平面预留了标准机柜安装孔位，孔位间距符合通用小型音频机柜的安装栅格标准，可直接通过螺丝固定在机柜立柱或者桌面安装板上，不需要额外打孔改制。设计时充分考虑了3D打印加工的工艺特性，所有零件均采用无支撑打印的结构取向，打印完成后不需要复杂的后处理，仅需要去除少量打印毛刺即可将各部件粘接组装，夹持面预留的垫层安装槽可以粘贴毛毡或者橡胶垫，进一步缓冲扬声器工作时产生的振动，避免振动传递到机柜引发共振杂音。支架的整体安装边界控制合理，安装后扬声器不会突出机柜面板过多，后方预留的接线空间足够容纳喇叭接线端子与线材，不会出现线材挤压、端子触碰机柜金属部分引发短路的问题。在实际使用中，这类支架不仅可以用于工作室固定拆车扬声器搭建监听系统，也可以用于车载改装场景中，当替换后的扬声器安装位与原车门钣金孔位不匹配时，这款支架也可以作为转接固定件使用，适配不同车型的安装位差异，减少钣金改制的工作量。
