紧凑型38X32万向脚轮结构设计

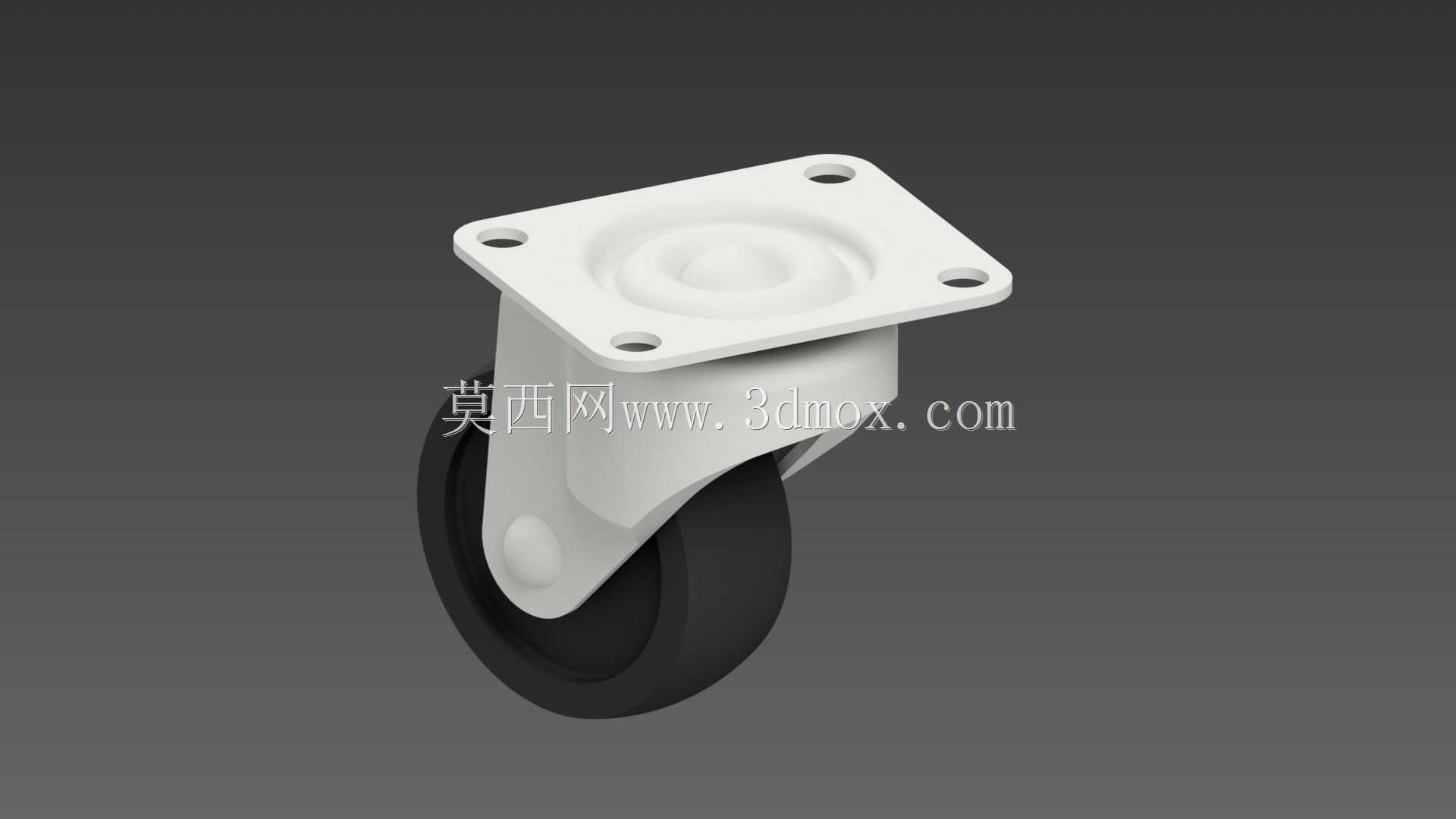

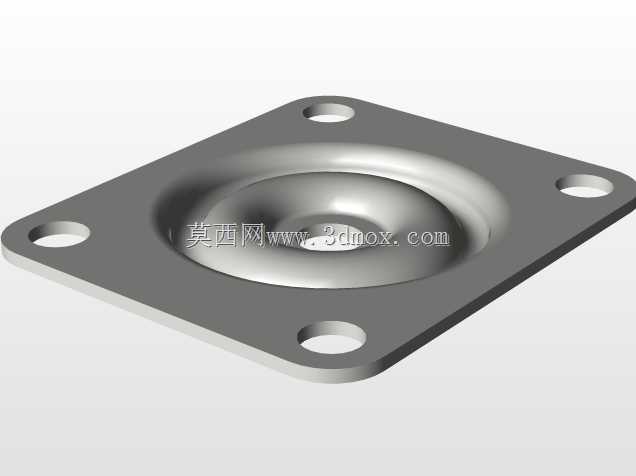

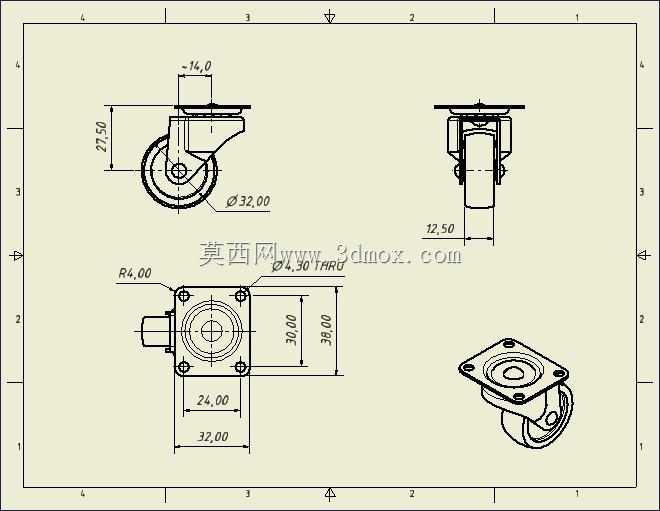

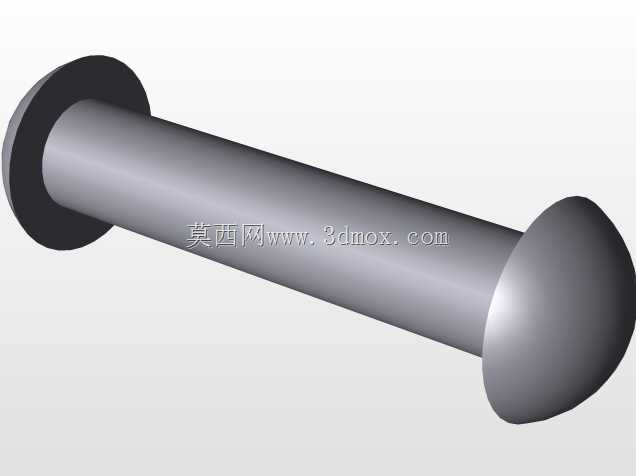

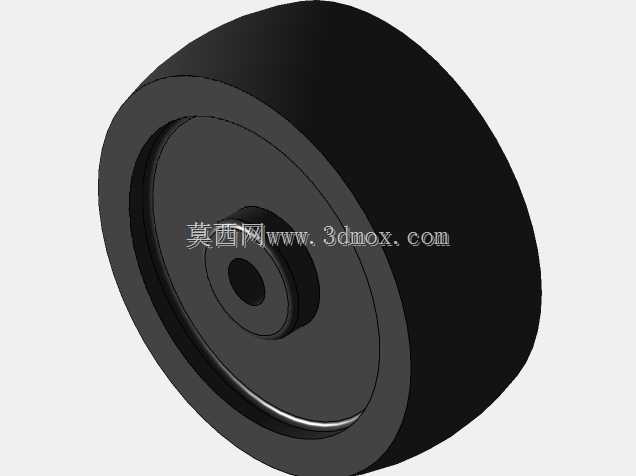

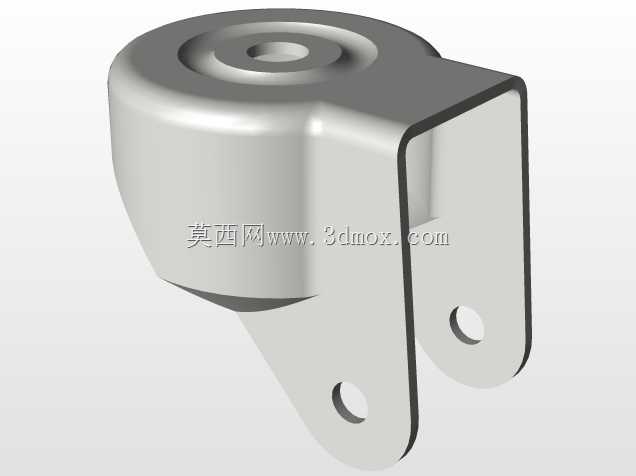

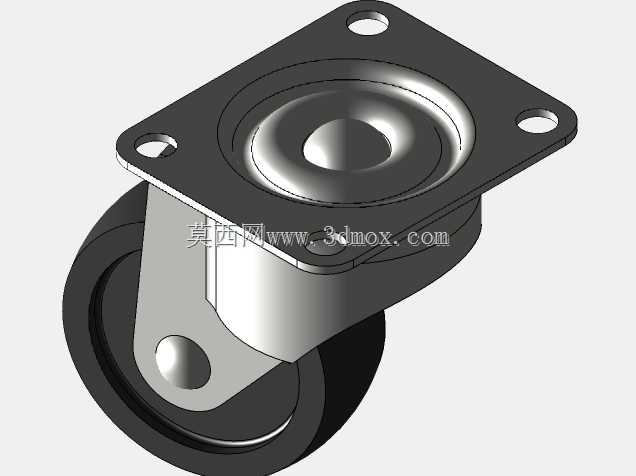

这款小型万向脚轮多用于轻型移动设备的底部支撑场景，常见于小型仪器推车、轻型货架、便携工装台、医疗辅助移动架这类对安装空间有严格限制的设备上，承担设备整体承重同时实现灵活转向移动，满足狭小空间内的设备移位、转向调整需求。从结构设计来看，这款脚轮采用顶板安装的固定方式，方形安装板预留四个安装孔位，安装孔位间距经过精准核算，既保证安装后的连接强度，也适配多数轻型设备的底部安装孔位标准，安装时无需额外扩孔或调整孔位，可直接通过螺栓完成固定。滚轮采用单轮支撑结构，轮体直径32mm，胎面宽度14mm，轮面弧度经过优化，滚动过程中与地面接触面积控制在合理范围，既降低滚动阻力，也避免轮面过度磨损，适配环氧地坪、瓷砖、实木地板等多种常见室内地面材质，不会对地面造成硬划伤。转向结构采用中心回转设计，回转中心相对轮体存在11mm的偏移量，这个偏移量的设计经过反复验证，既保证转向时的顺滑度，不会出现转向卡滞或回正困难的问题，也能控制转向时的整体摆动幅度，避免设备移动过程中出现过大的晃动。整体安装边界尺寸控制紧凑，安装板长宽尺寸为38mm，总安装高度控制在38mm以内，转向时的最大旋转半径仅27mm，对于底部安装空间局促的轻型设备来说，不会出现安装后与设备底部其他结构产生干涉的问题，也不会额外过多抬高设备整体高度，保证设备放置后的重心稳定性。载荷性能方面，动态工况下可承载20kg重量，静态工况下承载能力可达40kg，完全匹配轻型移动设备的承重需求，轮架采用一体冲压成型结构，衔接处无多余焊接点位，整体结构强度可靠，长期使用不会出现架体变形、轮轴松脱的问题。轮体中心的转轴孔精度控制严格，与轮轴配合间隙合理，滚动过程中无多余旷量，移动时不会产生额外异响，适配需要低噪音移动的场景使用。
