Arduino兼容HC-SR04超声波测距传感器结构

　　在嵌入式开发、智能硬件搭建、小型自动化装置调试的场景里，测距类传感元件是实现非接触式距离感知的核心部件，HC-SR04作为应用极广的超声波测距模块，常被用于各类开源硬件项目、小型智能设备的避障、距离检测环节，不管是学生做课程设计的智能小车避障，还是工业场景里简易的物料到位检测、液位距离判断，都能见到这款模块的身影。这款兼容Arduino的超声波传感器，核心功能是通过超声波发射与接收的时间差计算前方障碍物的距离，测距范围覆盖日常小型项目常用的2cm到400cm区间，测距精度能满足多数非精密测距场景的需求，模块工作时通过触发引脚发送触发信号，模块内部自动发出8个40kHz的超声波脉冲，检测回波后通过回响引脚输出高电平，

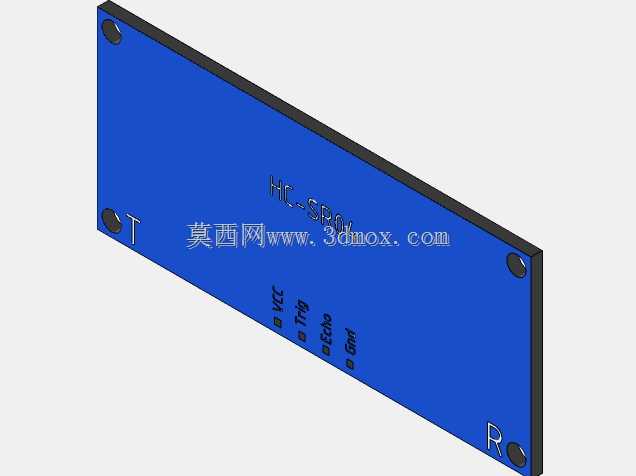

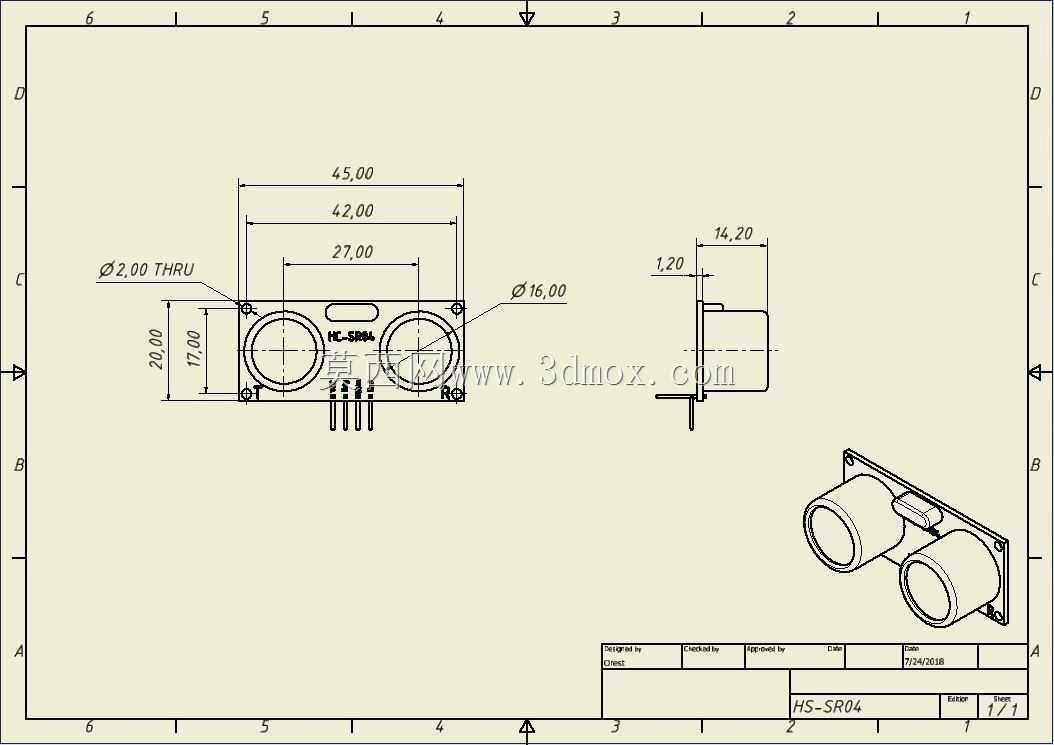

　　高电平持续的时间对应超声波往返的时间，主控芯片通过计算时间差就能换算得到实际距离，整个工作流程不需要额外的复杂外围电路，接线逻辑简单，对新手开发者十分友好。从结构设计层面来看，这款传感器的整体外形为规整的矩形板状结构，主体长度方向总尺寸为45mm，宽度方向总尺寸为20mm，两个超声波换能器的中心间距为27mm，换能器的外径为16mm，板身预留有两个直径2mm的贯穿安装孔，两个安装孔的中心距为42mm，安装孔距离板身侧边的距离为1.5mm，安装时可以通过M2螺丝直接将模块固定在支架或者设备壳体上，不需要额外设计复杂的固定结构，板身侧面伸出的排针引脚总突出长度为14.2mm，排针区域距离板身侧边的突出厚度为1.2mm，

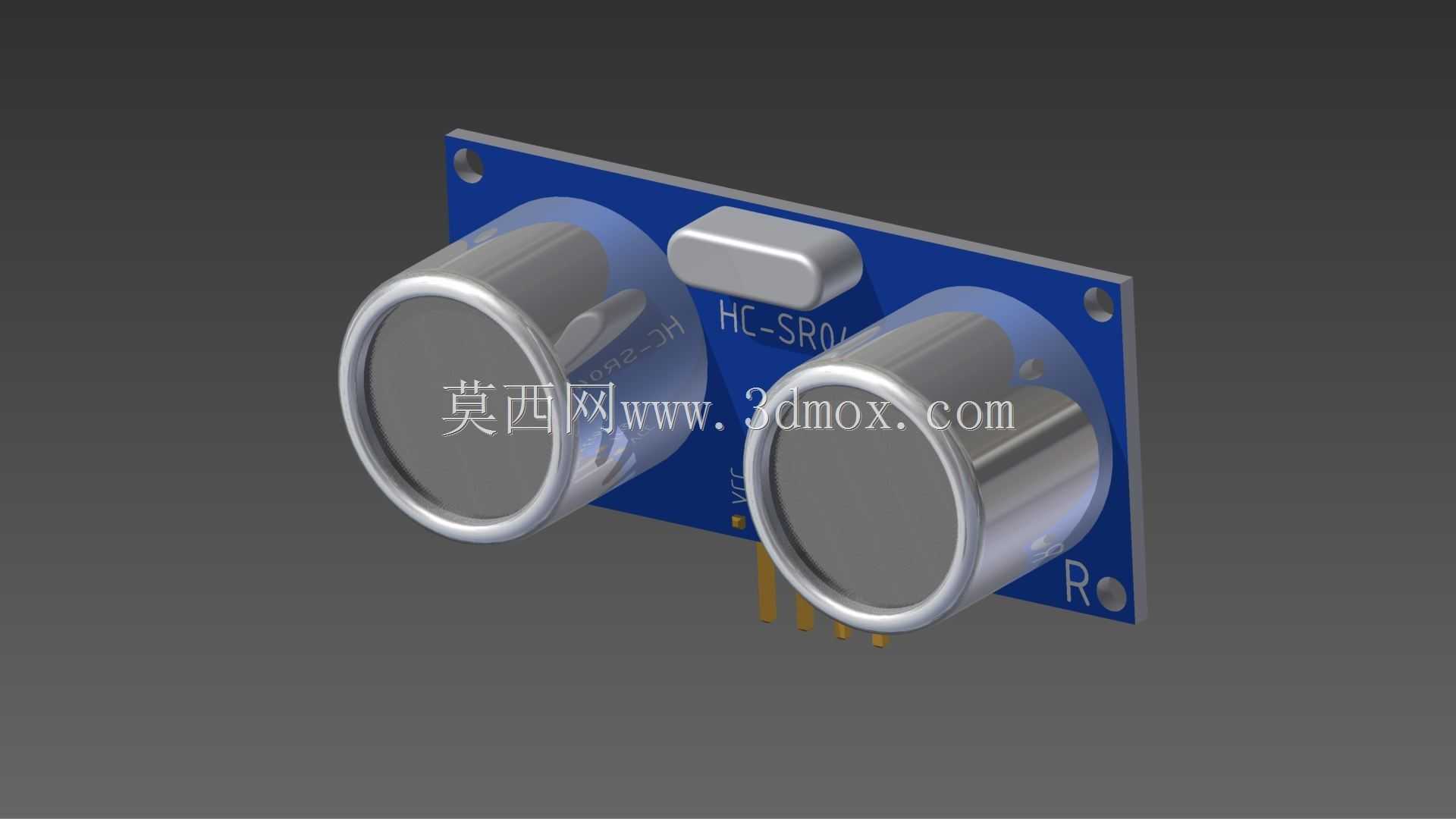

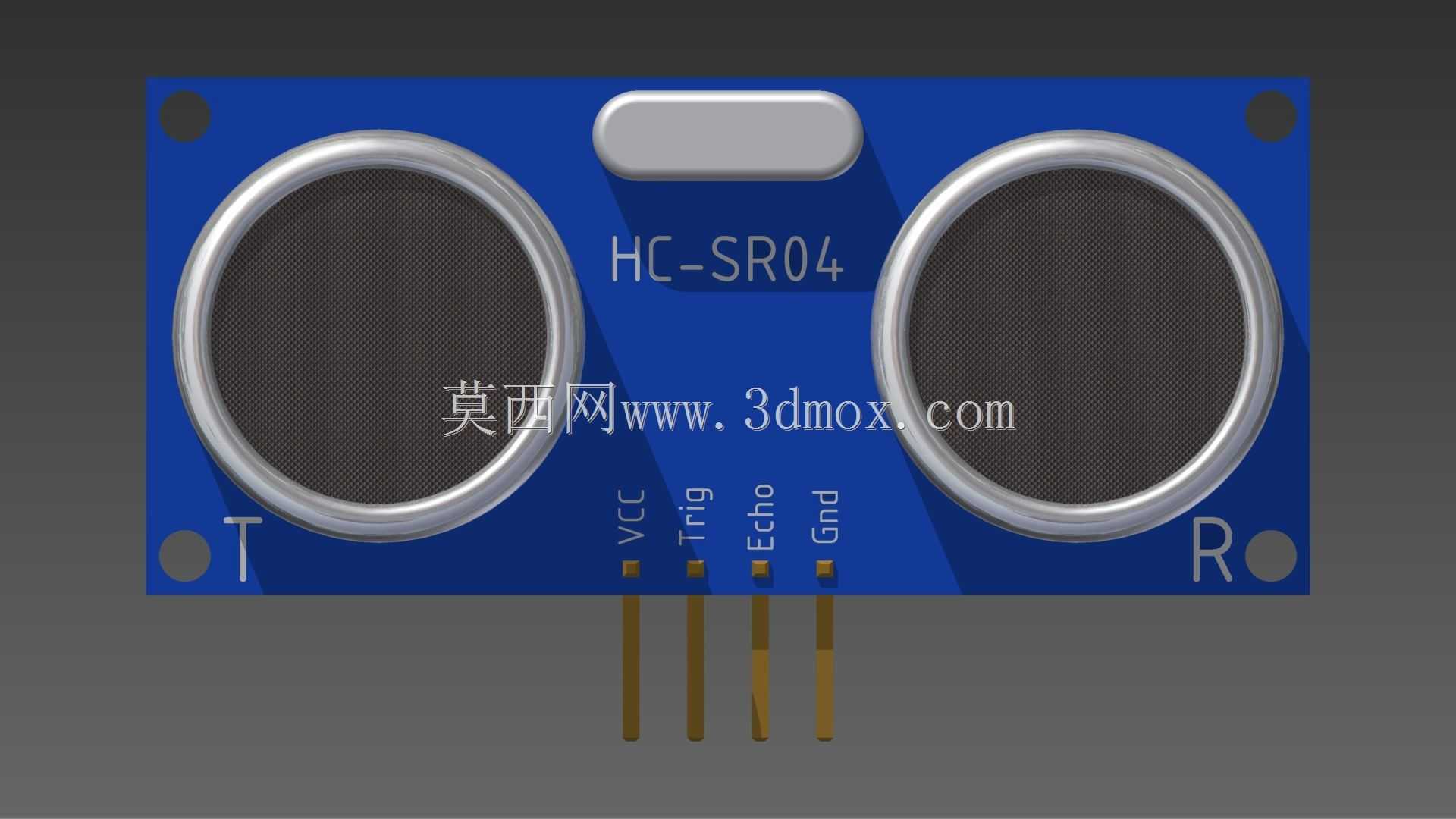

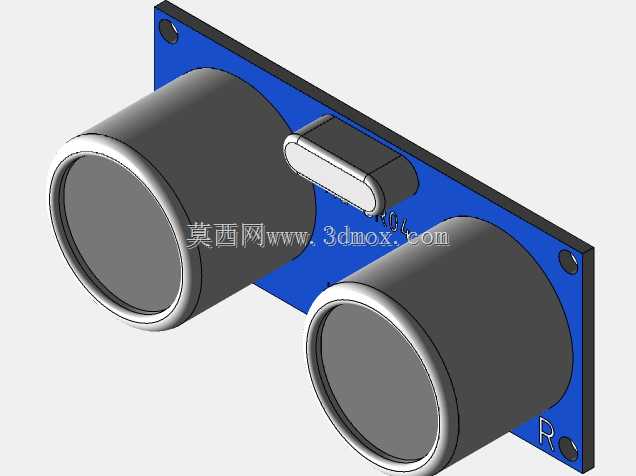

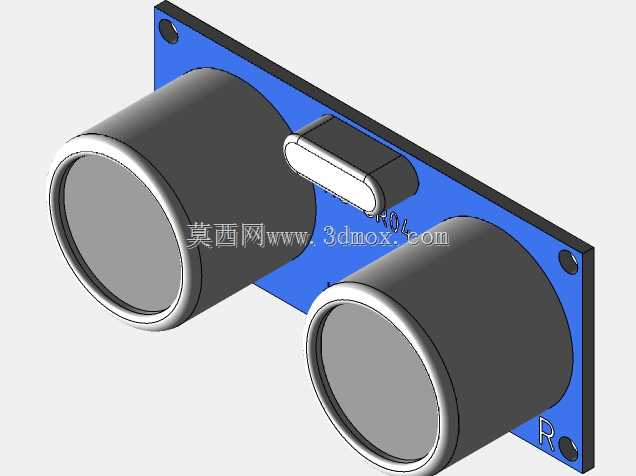

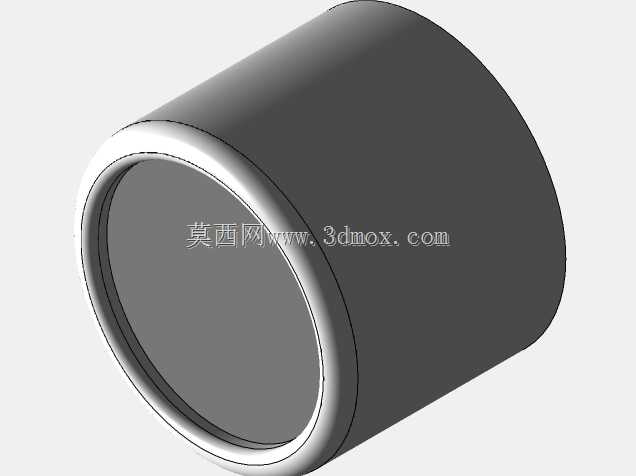

　　设计安装结构时需要预留出排针的接线空间，避免排针和周边结构件产生干涉。模块的两个圆柱形换能器分别负责超声波的发射与接收，换能器突出板身正面的高度为17mm，设计外壳或者安装槽时需要注意给换能器正面留出无遮挡的空间，不能有结构件遮挡换能器的发声面，否则会直接影响超声波的发射与接收，导致测距数据出现偏差甚至完全失效。在实际选型使用时，需要注意这款模块的安装边界，模块整体厚度方向，包含换能器突出部分的总厚度为17mm，板身本身的厚度较薄，在紧凑的设备内部安装时，只需要预留出换能器的突出空间即可，排针的接线方向可以根据实际布线需求选择直插或者焊接弯针调整出线方向，适配不同的安装空间。从结构建模的细节来看，这款模型还原了模块的板身轮廓、

　　两个换能器的圆柱外形、安装孔的贯穿结构、排针的引脚形态，还有板身的安装固定耳结构，不管是做智能小车的整体装配仿真，还是做传感器安装支架的结构设计，都能直接调用这个模型做干涉检查，不需要再手动测绘模块的外形尺寸，能大幅缩短结构设计的周期。在实际项目应用里，这款传感器常被安装在智能小车的前端做避障检测，或者安装在小型料仓的顶部做料位高度检测，也可以安装在自动门的侧边做人员接近检测，不同安装场景下只需要根据模块的安装孔位设计对应的固定支架即可，因为模块的安装孔尺寸统一，支架的适配性很强，不需要针对不同批次的模块做结构调整。设计相关配套结构时，除了要注意换能器正面不能有遮挡之外，还要注意模块的电路板部分不要和金属结构件直接短路接触，安装时可以在板身和固定支架之间加一层绝缘垫片，或者选用塑料材质的固定支架，避免电路短路损坏模块。另外模块的测距角度存在一定的锥角范围，安装时要尽量让两个换能器的中心法线对准需要检测的目标方向，避免倾斜安装导致检测到周边的其他障碍物，影响测距结果的准确性。
