双槽18650锂电池固定支架结构设计

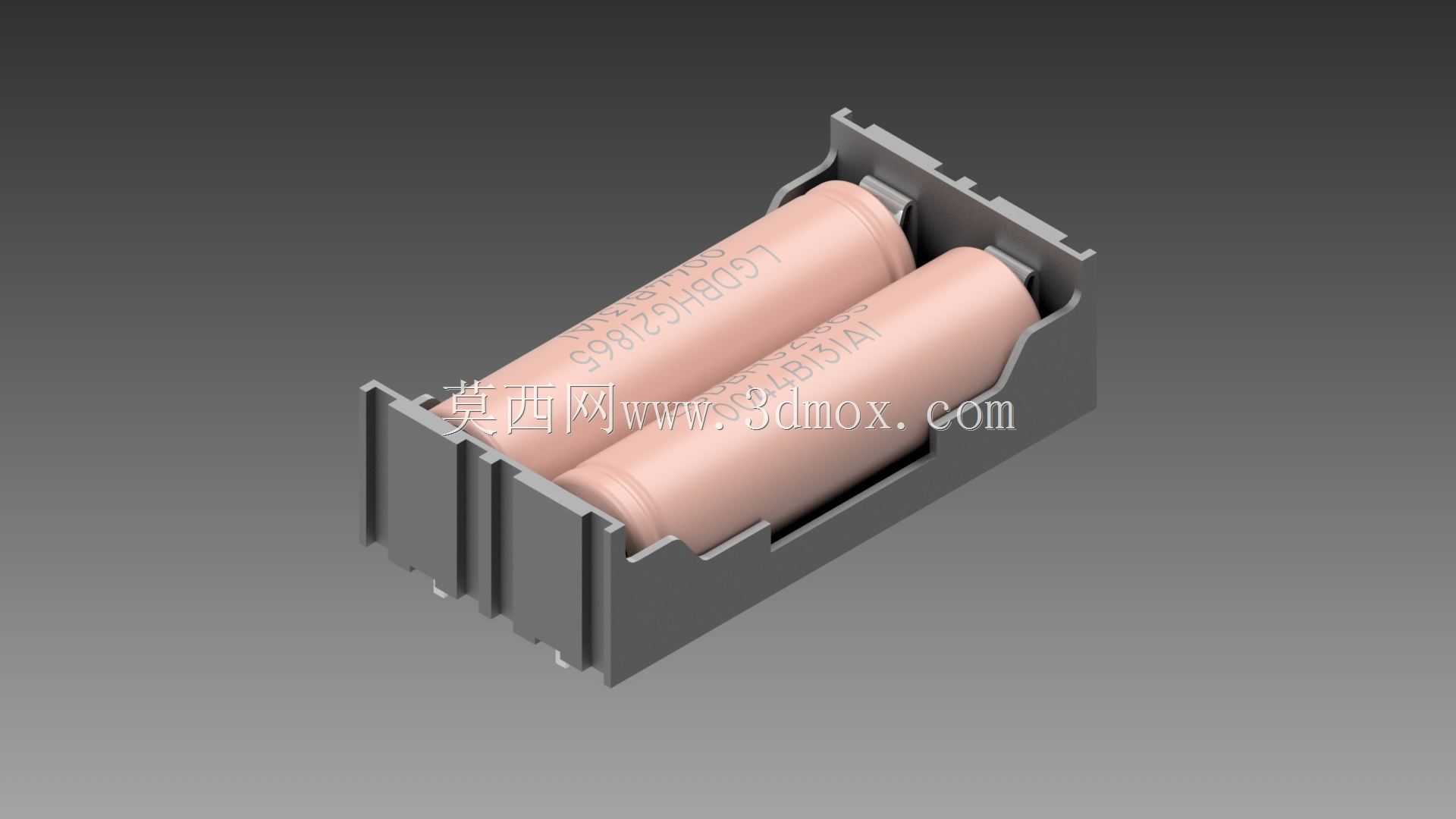

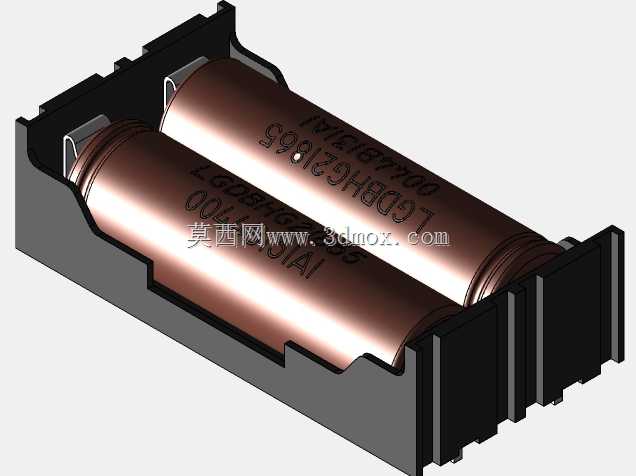

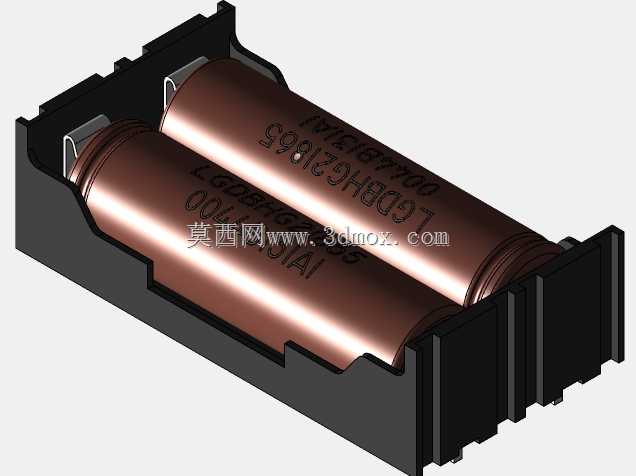

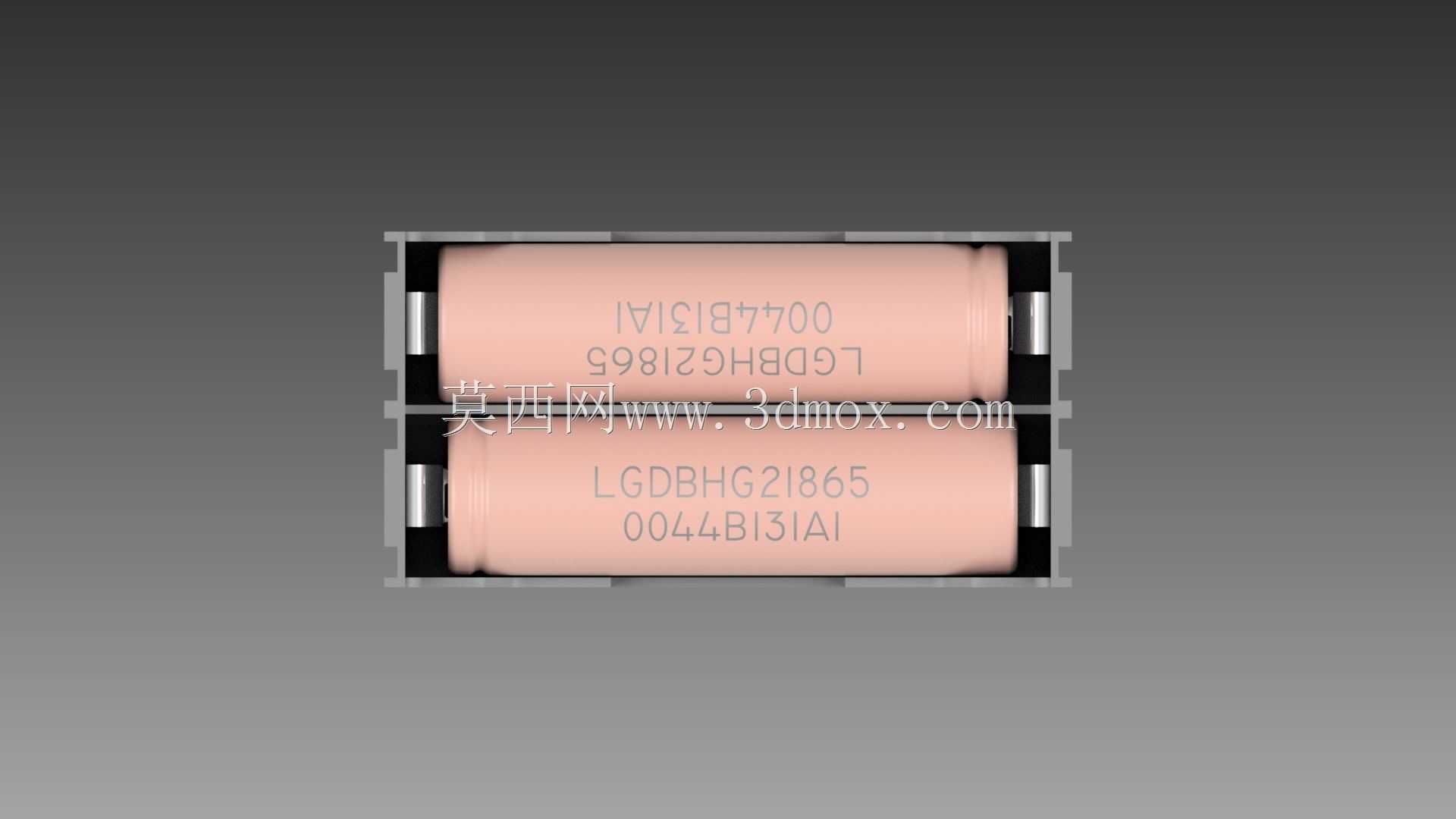

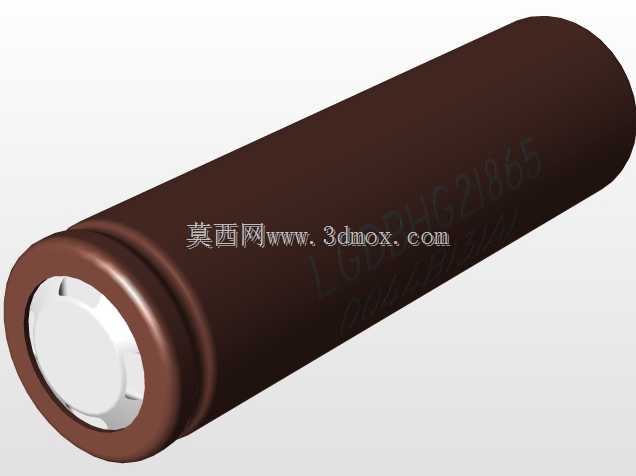

　　在手持便携电子设备、小型储能模组、DIY数码改装、低压通讯终端供电模块的开发场景中，圆柱锂电池的可靠固定一直是结构设计环节容易被忽略却直接影响整机可靠性的细节。这款双位18650电池支架，正是针对并排安装两节18650圆柱电芯的使用需求设计，可同时适配常规容量18650电芯与同尺寸规格的HG2型号动力电芯，解决了零散电芯固定不稳、接线拉扯易移位、电芯间无安全间距导致的散热差、短路风险等实际工程问题。

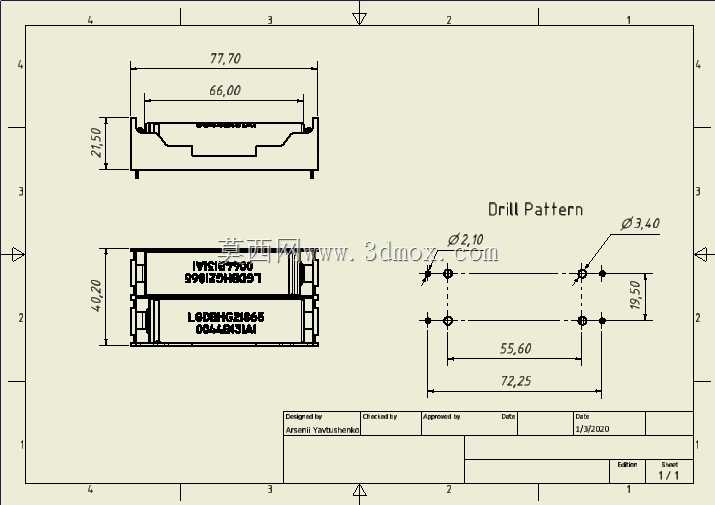

　　从实际安装适配维度看，支架整体外形长度控制在77.70mm，有效安装内槽长度为66.00mm，槽体高度21.50mm，完全匹配单节18650电芯18mm左右的直径公差范围，槽壁预留了0.2-0.3mm的装配间隙，既可以保证电芯顺利推入卡槽，又能通过槽体两侧的卡扣凸缘卡住电芯侧壁，避免设备在移动、跌落工况下电芯从槽内脱出。并排双槽的总宽度为40.20mm，槽体之间设置了1.2mm厚的分隔筋，既可以将两节电芯完全物理隔离，避免电芯外皮磨损后出现极间短路，也能为电芯之间预留足够的散热流通空间，避免大电流放电时热量聚集导致的温升高问题。

　　安装孔位的设计充分考虑了通用设备的安装兼容性，支架采用四角沉头孔固定方案，固定孔直径为3.40mm，可适配M3规格的螺丝或者铜柱进行锁附，定位小孔直径2.10mm，可在装配时配合定位销做预装定位，降低组装时的孔位对齐难度。孔位的横向中心距为72.25mm，纵向安装边距为19.50mm，两个固定孔之间的横向间距为55.60mm，这个尺寸参数可以适配市面上多数手持检测设备、便携通讯终端、小型移动电源的电池仓内部安装空间，不需要对原有设备的电池仓结构做大幅修改即可直接替换使用。

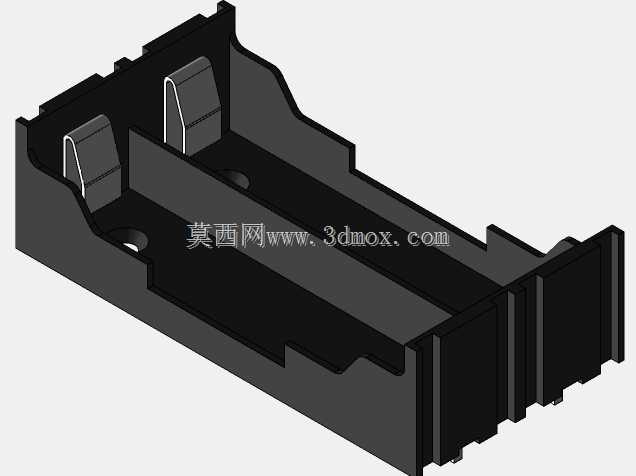

　　设计过程中重点考量了注塑生产的工艺可行性，支架所有转角位置都做了R0.5mm的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，槽体侧壁的厚度均匀控制在1.5mm，既保证了足够的结构强度，在电芯膨胀时不会出现槽体撑裂的情况，也不会因为壁厚过大导致注塑件出现缩痕、翘曲等成型缺陷。槽体两端预留了焊线或者镍片焊接的避让空间，电芯装入后两端极耳位置完全外露，方便操作人员进行串并联焊接操作，不会因为槽体遮挡导致焊接操作空间不足。同时支架底部设置了两条高度0.8mm的支撑凸筋，将电芯与安装底板之间抬升出微小间隙，既可以避免电芯外皮与底板直接摩擦破损，也能让电芯底部的热量通过间隙空气流通散出，提升长时间工作的稳定性。

　　在实际选型使用时，这款支架可以直接用于两节串联7.4V或者并联3.7V的供电模组搭建，不需要额外做电芯的包裹固定，相比传统使用青稞纸、双面胶粘贴电芯的固定方式，结构可靠性大幅提升，在设备受到振动、冲击的工况下，电芯不会出现移位、极耳扯断的问题。同时支架的标准化尺寸也方便结构工程师在做整机布局时直接调用，不需要重新绘制电池固定结构，缩短产品开发的结构设计周期，也减少了后续开模验证的迭代次数。针对不同的使用场景，支架可以选用ABS、PC或者阻燃PP材料注塑生产，满足不同设备的阻燃、耐温等级要求，适配消费电子、工业便携设备、小型通讯工具等多类产品的供电模块设计需求。
