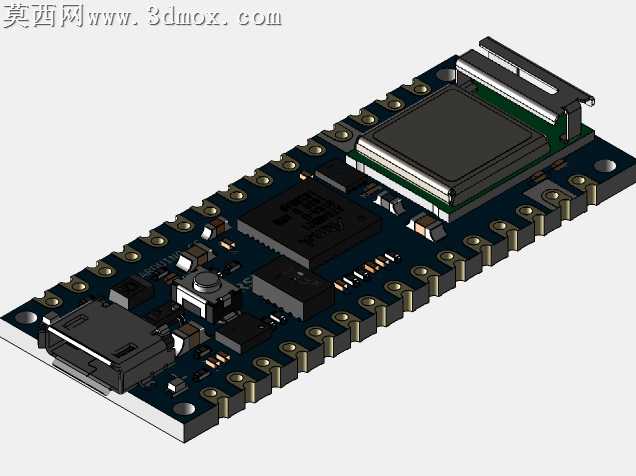

ArduinoNano33物联网开发板精细三维建模

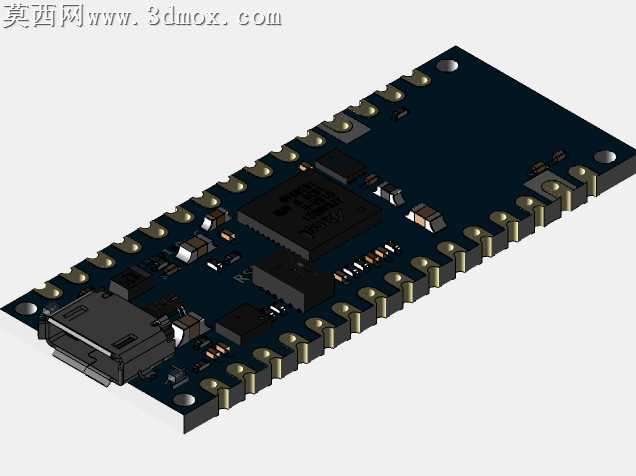

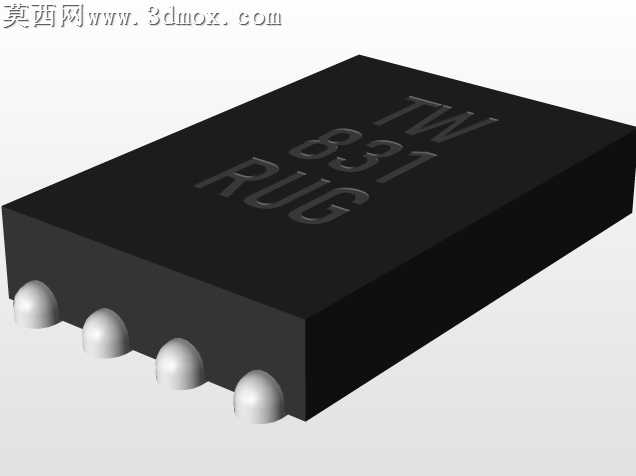

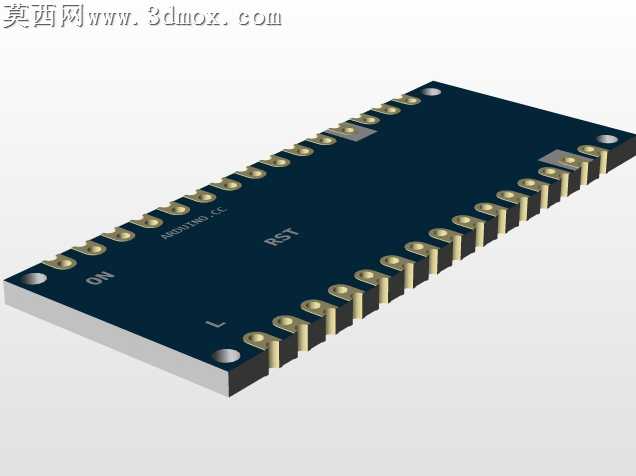

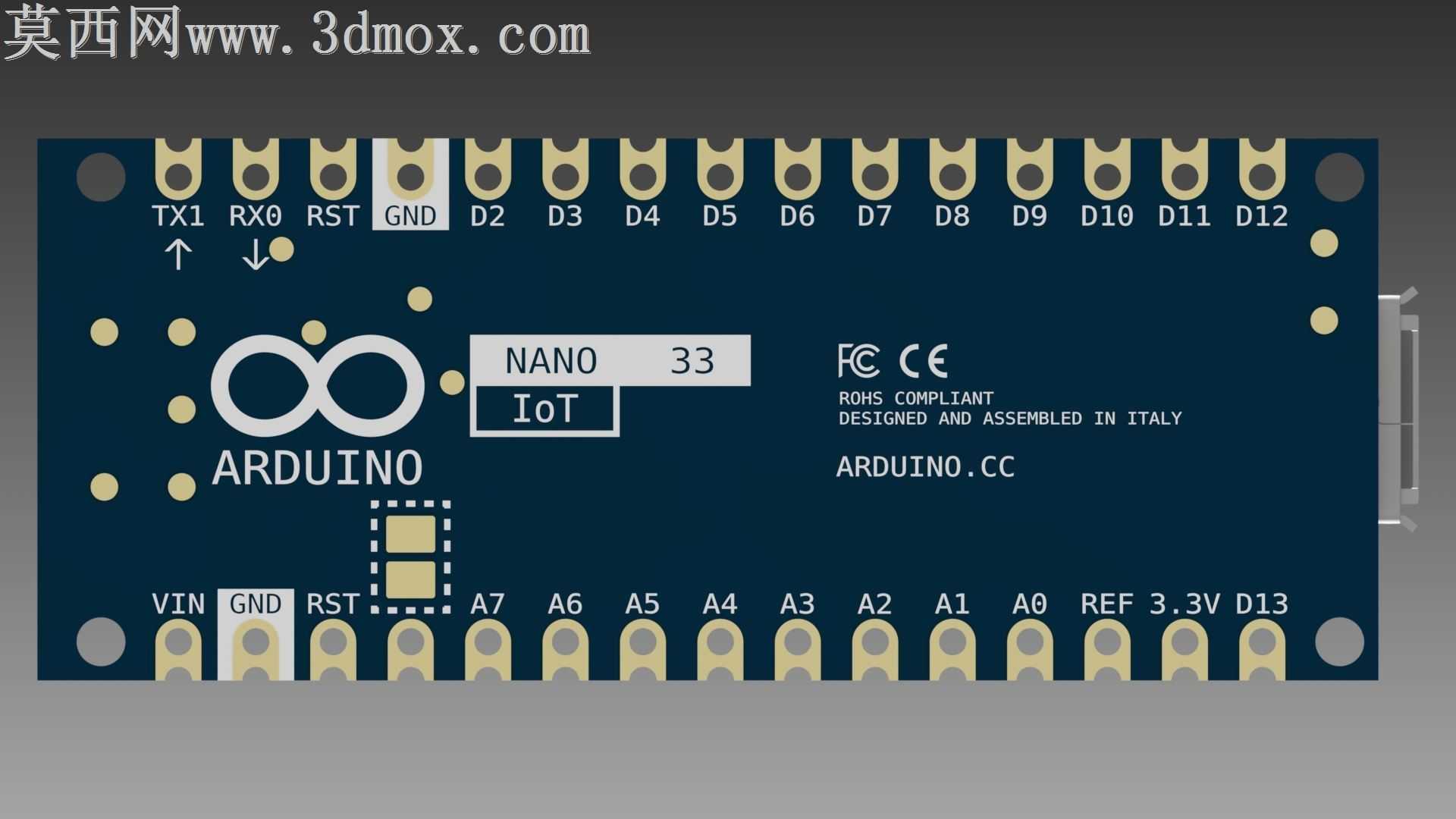

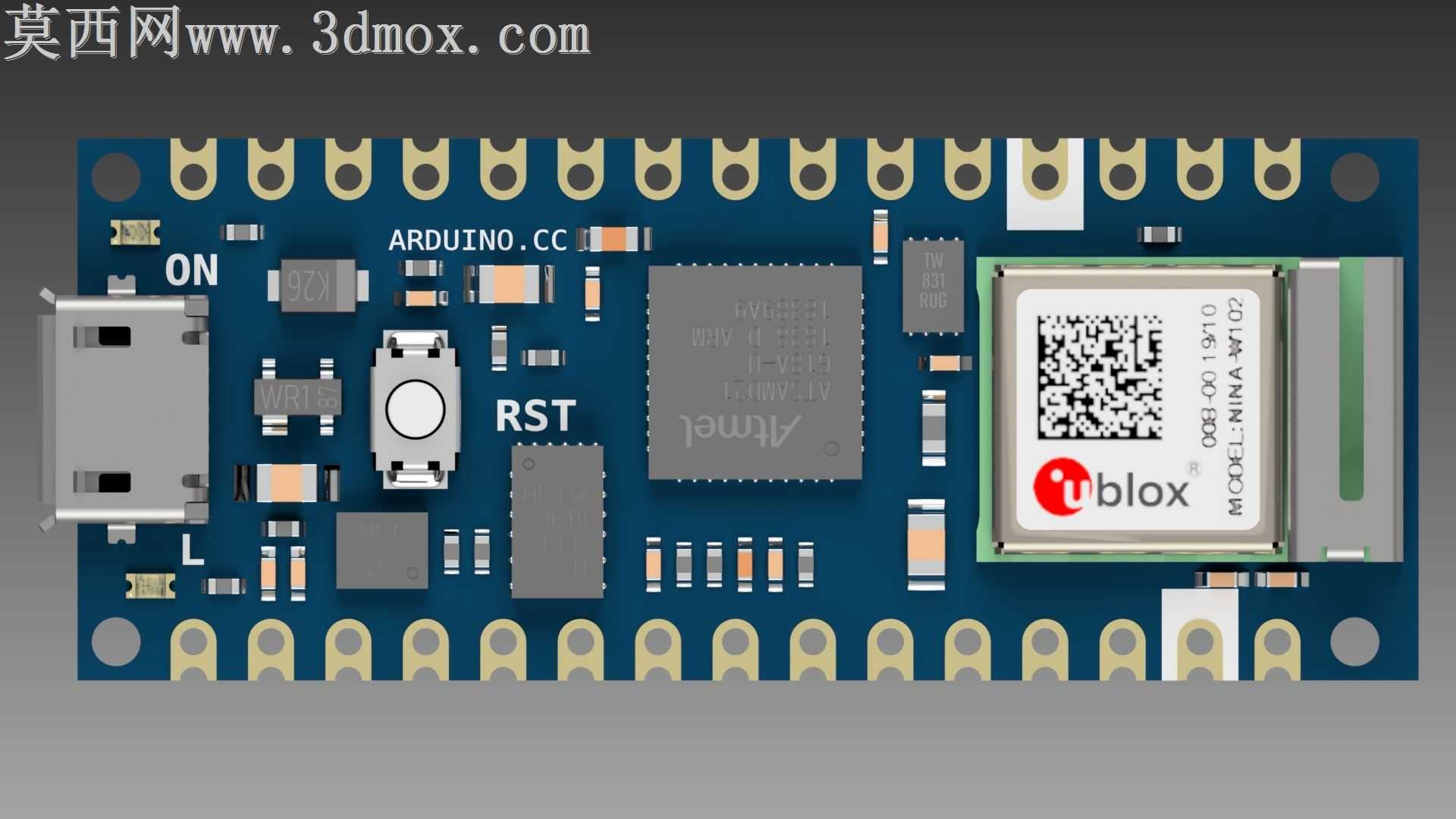

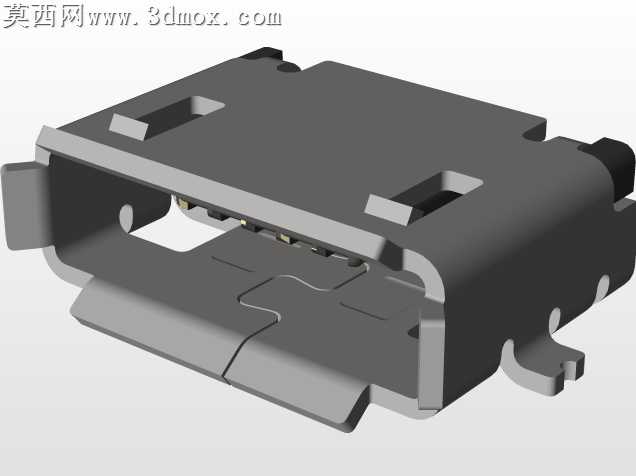

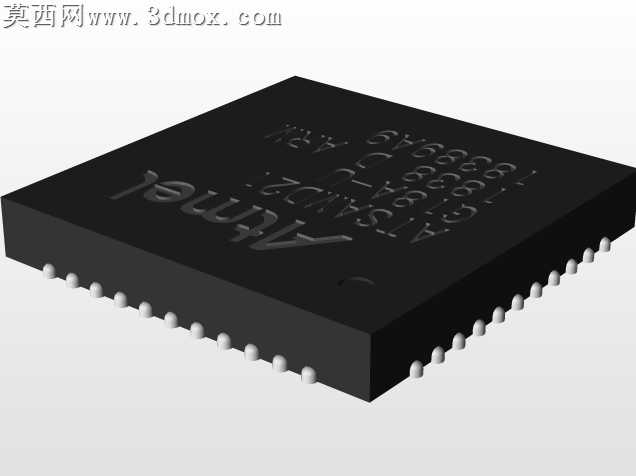

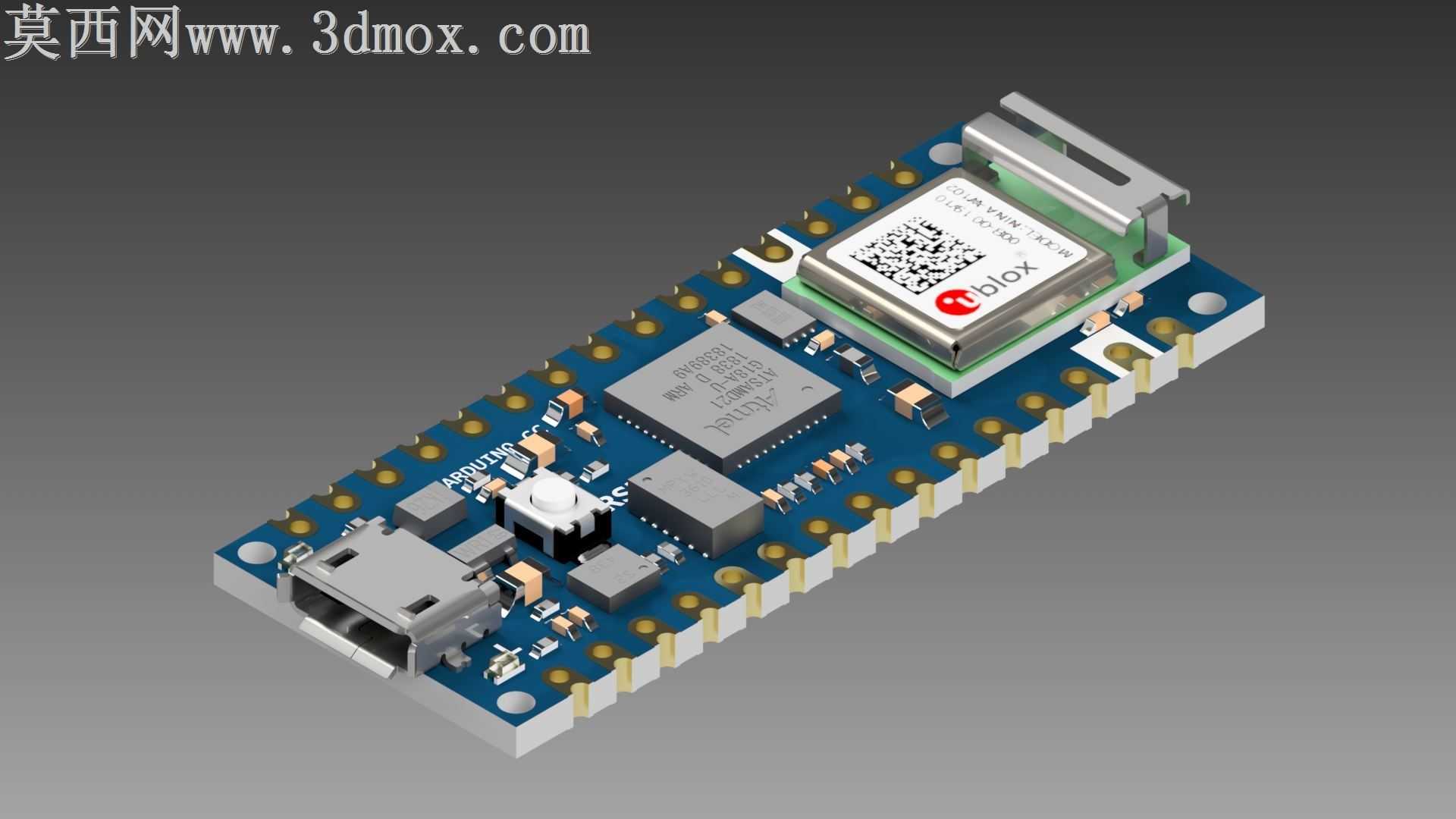

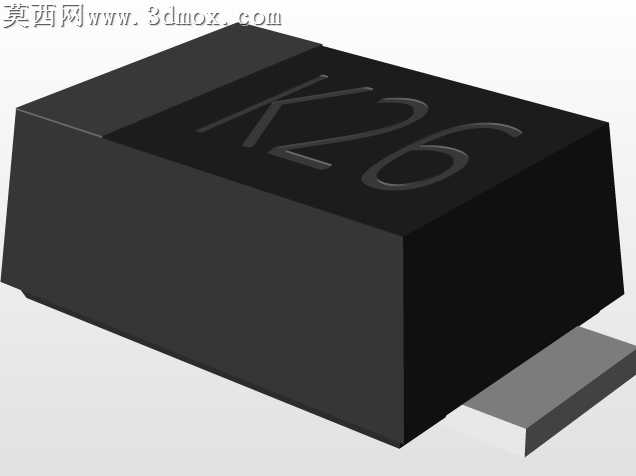

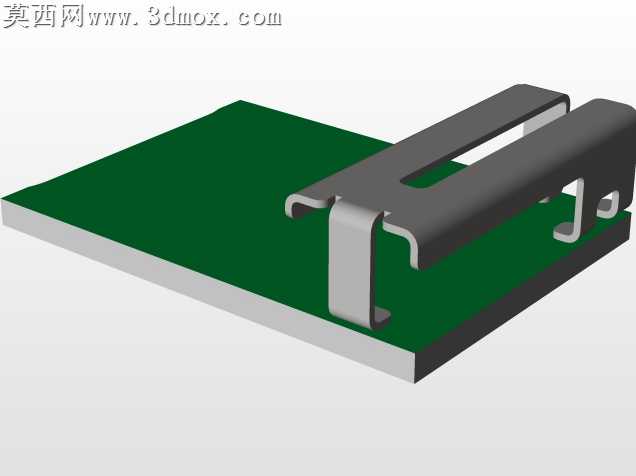

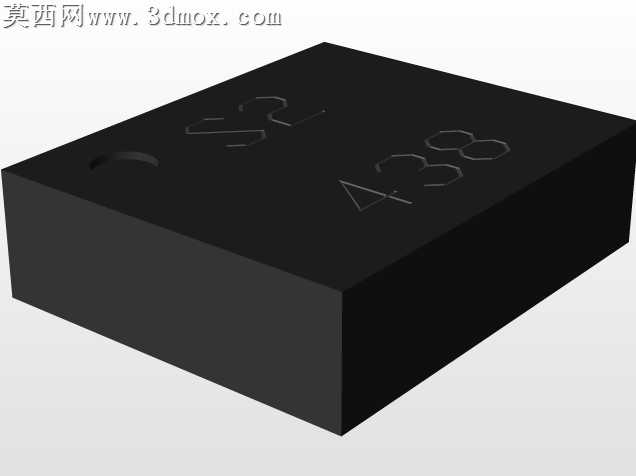

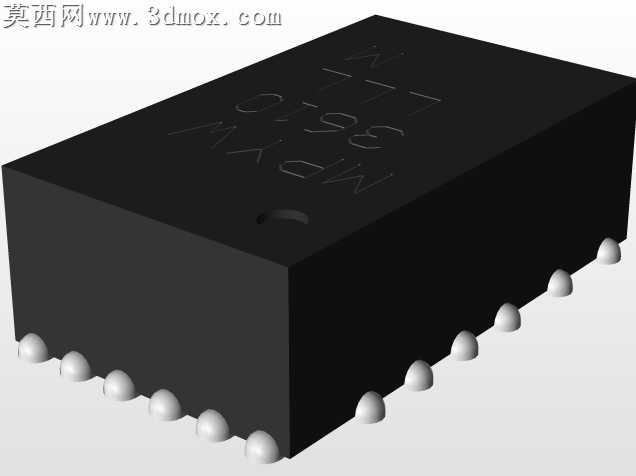

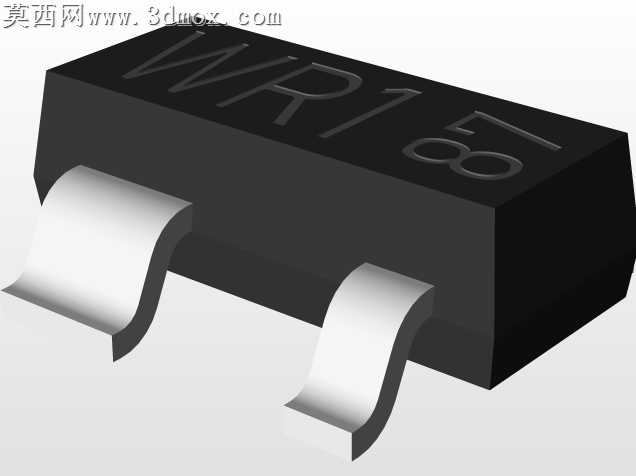

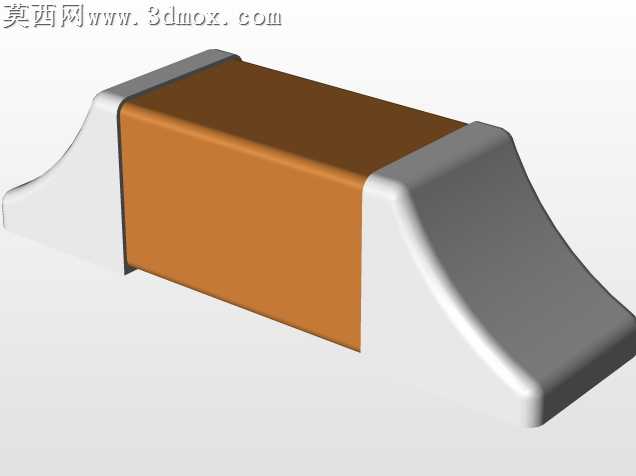

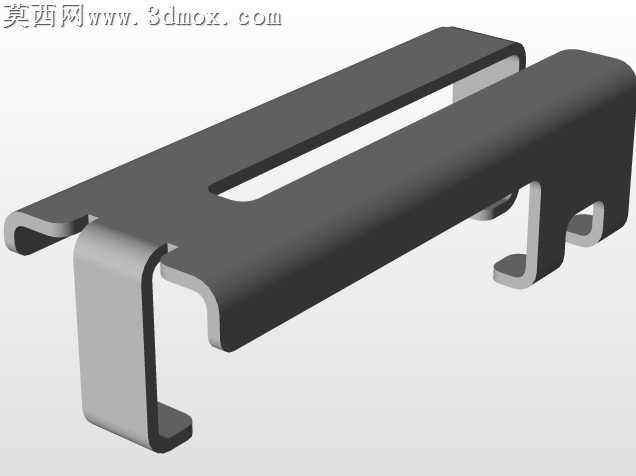

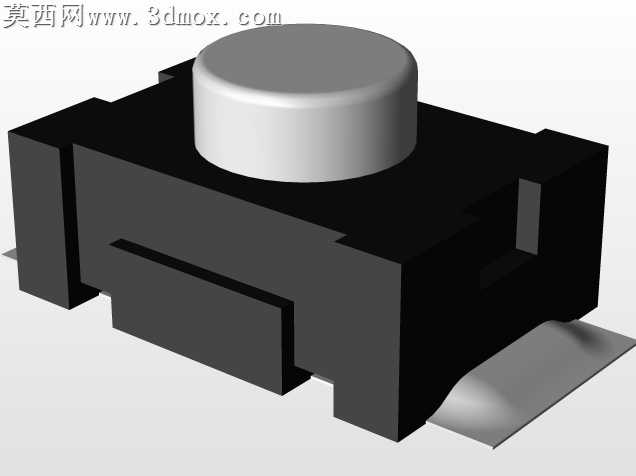

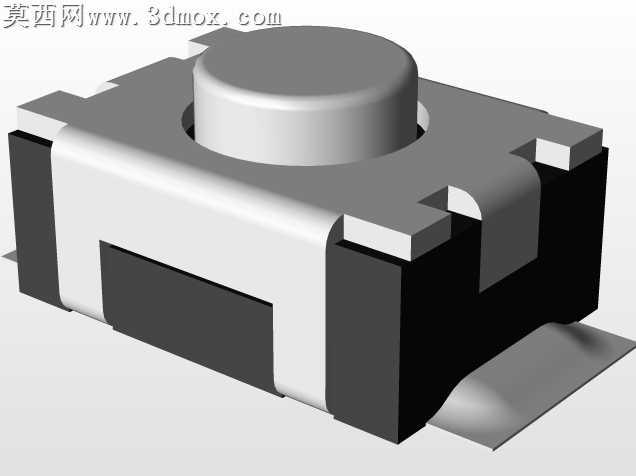

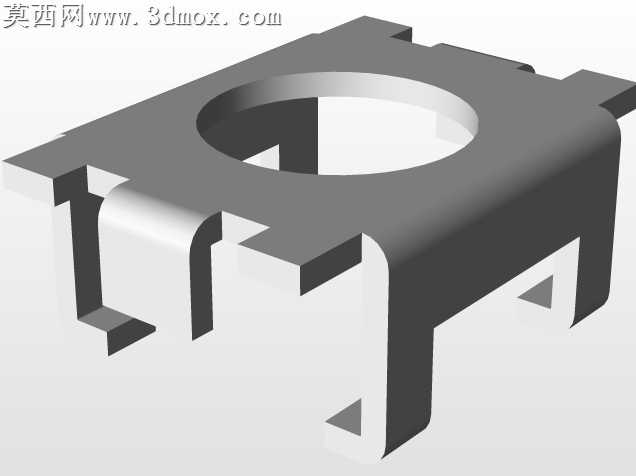

本作品围绕Arduino Nano 33物联网开发板开展全细节三维建模工作，建模过程严格参照官方公开的电路板尺寸规范与元件布局参数，完整还原开发板的真实结构特征。建模阶段首先搭建PCB基板的基础轮廓，精准复刻板身的长宽厚尺寸、边缘定位孔位置以及两侧排针的排布间距，确保板体基础结构与实物完全匹配。随后逐一完成板载各类元件的建模工作：包含Micro USB接口的金属外壳与内部胶芯结构、复位按键的键帽与底座结构、主控制芯片的塑封本体与引脚排布、u-blox物联网通信模块的金属屏蔽罩与表面标识细节、板载LED灯珠、贴片电阻电容、晶振等各类被动元件的外形与安装位置，所有元件的高度、占位尺寸均严格对照实物参数设置，无比例失真问题。材质与渲染阶段针对不同元件赋予对应写实材质：PCB基板采用哑光深蓝色阻焊材质，表面还原丝印层的元件位号、标识轮廓的细微质感；金属元件如USB接口外壳、排针引脚、屏蔽罩采用不同粗糙度的金属材质，区分不锈钢、镀锡引脚、哑光镍层的质感差异；塑封芯片采用哑光黑色环氧塑封材质，按键键帽采用半透明白色磨砂材质，电容电阻采用对应色环或哑光陶瓷质感，整体渲染光影柔和，清晰呈现各元件的层次关系与结构细节。设计过程中重点关注元件间的装配间隙合理性，还原真实电路板的元件布局逻辑，既保证外观的高度写实，也保留了结构的可参考性，可用于电子教学演示、产品结构适配验证、物联网项目外观展示等场景，建模过程中对细小元件的细节做了适度优化，在保证视觉还原度的同时控制模型整体的面数合理性，兼顾展示效果与使用流畅度。
