蓝德手动卷扬牵引装置三维结构设计

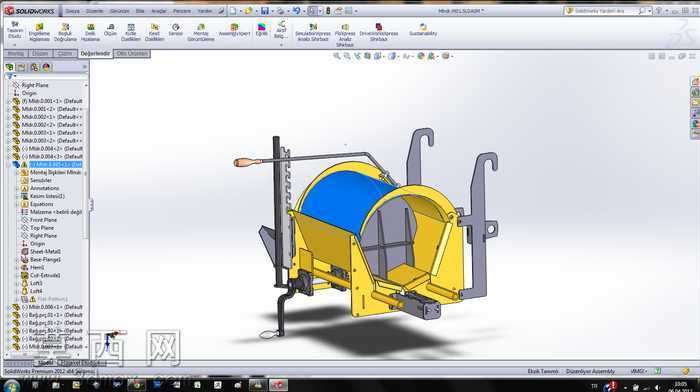

本作品为手动卷扬牵引类机械装置的三维建模成果，建模过程依托三维设计环境完成，整体采用自底向上的装配建模思路，先逐一完成卷筒、机架、棘爪棘轮止动结构、摇柄、挂钩支架等单个零件的特征建模，再通过同轴、重合、平行等装配约束完成整体组装，完整还原装置的实际装配关系与运动逻辑。建模阶段针对不同零件的功能特性匹配对应材质表现：卷筒主体采用亮蓝色工程塑料材质，通过调整漫反射、高光参数模拟工程塑料的哑光耐磨质感；机架、挂钩支架、止动棘爪等承载受力部件采用黄色金属漆与灰铸铁材质区分，金属部件添加细微的磨砂纹理与边缘倒角高光，还原金属构件的加工质感；摇柄握持部分添加木质纹理材质，操作杆金属部分做镀铬亮面处理，不同材质的视觉区分清晰，便于快速识别各部件功能属性。结构设计上，装置核心为带棘轮止逆结构的卷筒组件，卷筒外侧设置弧形护罩避免绳索脱槽，侧面的棘爪与棘轮配合实现单向锁止，防止牵引过程中卷筒反转引发安全隐患；摇柄通过齿轮传动结构与卷筒连接，实现省力传动，摇柄末端设置防滑握持结构，适配手动操作的人机需求；装置两侧设置L型挂钩支架，可快速挂载到对应作业点位实现快速固定，底部设置可调支撑脚，保证装置放置时的稳定性；绳索导向结构设置在卷筒侧方，可引导绳索规整排布在卷筒表面，避免乱绳卡滞问题。整体建模过程严格遵循机械设计的尺寸规范，各运动部件预留合理的装配间隙，止动机构的棘爪与棘轮齿形完全啮合，传动部件的齿轮模数、齿形参数符合机械设计标准，既保证了模型外观的还原度，也完整呈现了手动卷扬装置的工作原理与结构逻辑，可用于机械原理演示、结构方案验证等场景。
