立式水解反应执行机构结构设计

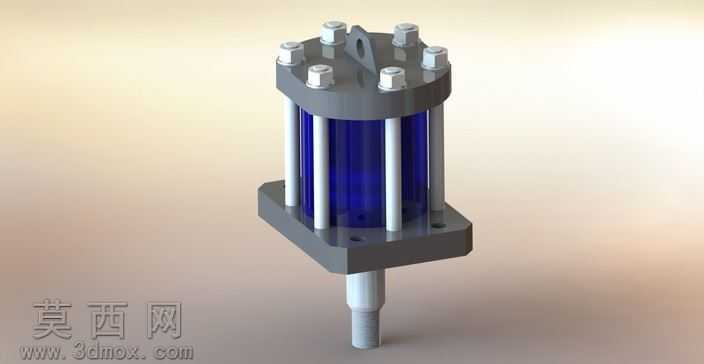

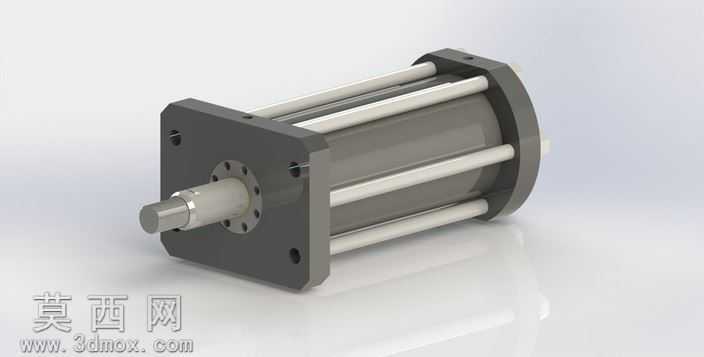

本作品为立式水解工艺配套的执行机构三维建模成果，建模过程严格遵循机械设计装配逻辑，以SolidWorks为核心建模工具完成全参数化零件搭建与总装配合。建模阶段首先拆分核心功能模块：顶部多组对称布置的六角紧固螺栓组件、中部承压缸体结构、中心贯穿式活塞杆部件、底部定位安装基座，每个零件均按照实际加工公差要求设定尺寸参数，螺纹特征采用装饰螺纹线配合实体牙型结合的方式搭建，既保证模型轻量化展示效果，又完整还原紧固件的装配逻辑。渲染阶段采用哑光金属材质搭配局部半透明密封件材质，缸体金属部件赋予磨砂合金钢质感，螺栓、活塞杆等运动与紧固部件赋予抛光不锈钢材质，密封胶圈部位赋予半透明蓝色橡胶材质，通过三点布光方案突出结构的层叠装配关系，清晰展现各部件的位置配合与连接逻辑。结构设计上采用多根周向均匀布置的拉杆螺栓实现上下端盖的拉紧密封，中心活塞杆与内部活塞组件采用同轴配合设计，底部基座设置对称安装定位面，可直接适配水解反应工位的安装接口，整体结构兼顾承压密封性能与活塞杆往复运动的导向精度。设计思路围绕水解工况的耐腐蚀、耐压力、长行程往复运动需求展开，在保证结构强度的前提下优化各部件的壁厚与尺寸，避免冗余材料增加整体重量，装配过程中全程校验干涉情况，确保螺栓紧固行程、活塞杆运动行程无部件碰撞，所有配合面均设定合理的间隙与公差，还原真实机械装配的工艺要求，模型同时导出多格式通用文件，可直接用于工程演示、结构校核与教学参考。
