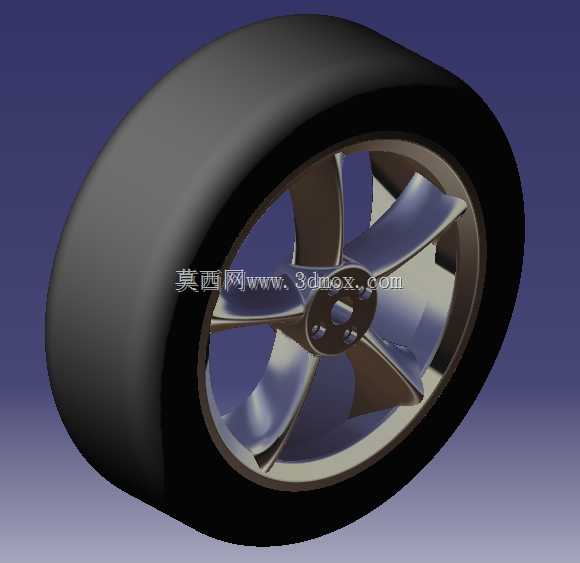

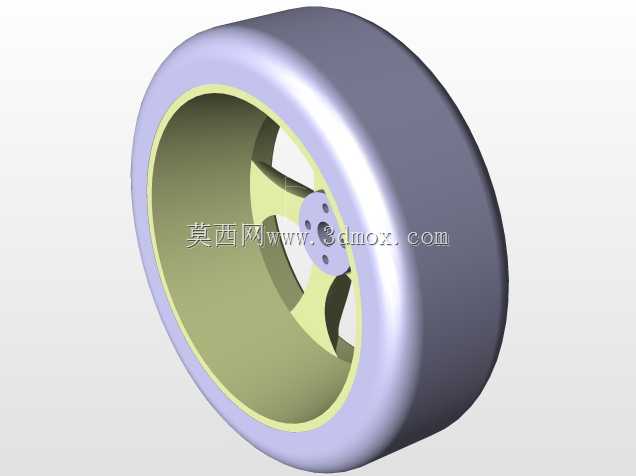

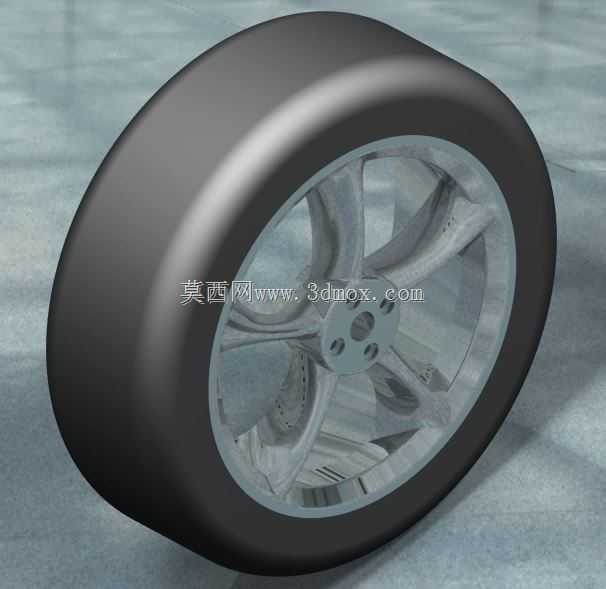

带橡胶胎体五辐三角叶片轮毂总成

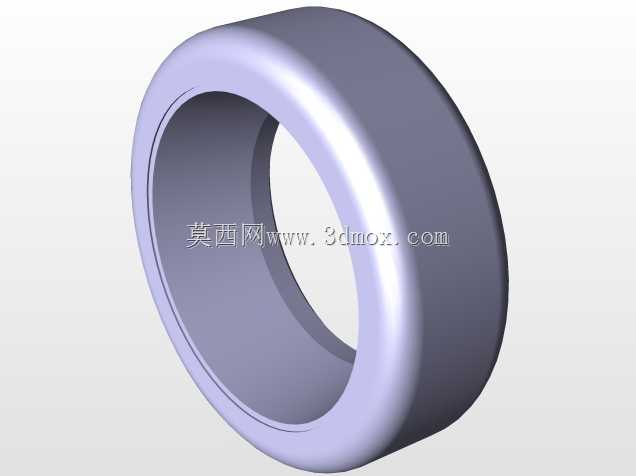

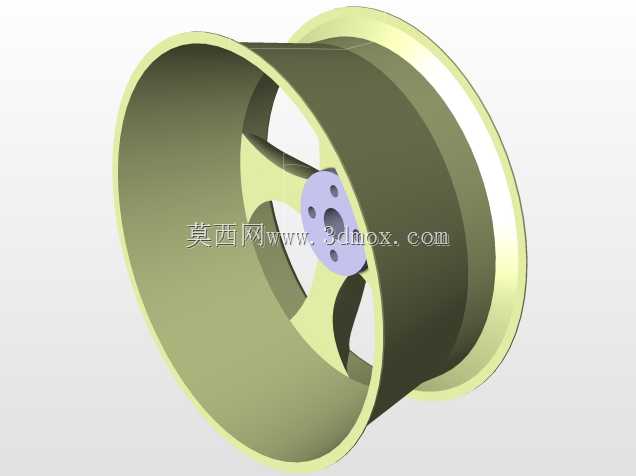

该行走轮总成主要面向乘用车辆行走系统配套场景，可适配紧凑型家用轿车、小型改装代步车的非驱动轮位使用，承担整车承载、滚动缓冲、传递制动力矩的核心作用。整体结构由橡胶外胎、金属轮辋、五辐三角叶片结构轮辐、中心安装盘四个核心部分组成，橡胶胎体采用常规乘用胎断面弧度设计，胎侧预留标准轮辋安装卡槽，装配时可通过胎圈卡入轮辋止口实现密封，适配常规低压充气工况，滚动过程中可过滤路面细碎颠簸，降低行驶过程中的路噪传递。轮辋采用等宽深槽结构，轮缘高度符合常规乘用车轮辋尺寸规范，可兼容市面同规格常规真空胎替换，无需额外定制配套胎体。核心的轮辐部分采用五组三角叶片式辐条设计，区别于常规平直辐条结构，三角截面辐条在同等材料厚度下可获得更高的抗扭转、抗弯曲刚度，车辆过弯时轮辐可承受更大的侧向载荷，避免急转向工况下辐条出现塑性形变；同时三角叶片的曲面造型可在车轮转动过程中引导气流穿过辐条间隙，带走制动盘工作产生的热量，降低长距离制动后的热衰减风险。中心安装盘设置标准螺栓孔位分布圆，孔位间距、中心定位孔直径均参照常规小型乘用车轮毂安装边界设计，可直接适配对应PCD值的车辆转向节，无需额外加装转接法兰，安装盘背面预留制动盘避让空间，可兼容常规通风盘式制动结构，不会出现装车后辐条与制动卡钳干涉的问题。设计过程中优先考虑了轮辐的受力均匀性，五组辐条沿中心安装盘周向等角度分布，每组辐条与轮辋的连接位置做圆弧过渡处理，消除应力集中点，车辆通过颠簸路面时，冲击载荷可沿辐条曲面均匀传递至整个轮辋，避免局部应力过大导致的轮辋开裂问题。辐条表面采用光滑曲面过渡，无尖锐棱角，既降低了转动过程中的风阻，也便于后续做表面喷涂、抛光等外观处理，适配改装车的外观升级需求。整体装配完成后，轮胎外径、轮辋偏距均控制在常规小型车的轮腔安装边界内，装车后不会出现转向时轮胎与翼子板内衬、悬挂摆臂干涉的问题，可直接用于整车行走系统的结构验证、装配干涉检查，也可作为改装轮毂设计的参考基础模型，帮助设计人员快速核对安装尺寸、优化辐条受力结构。
