Olsryd九缸星形航空发动机结构模型

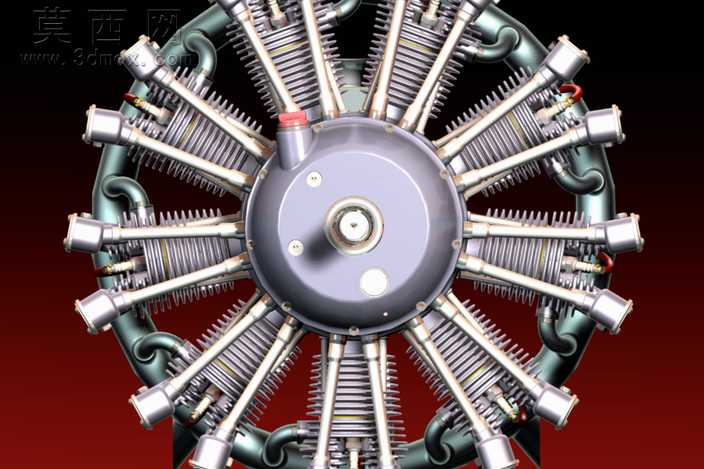

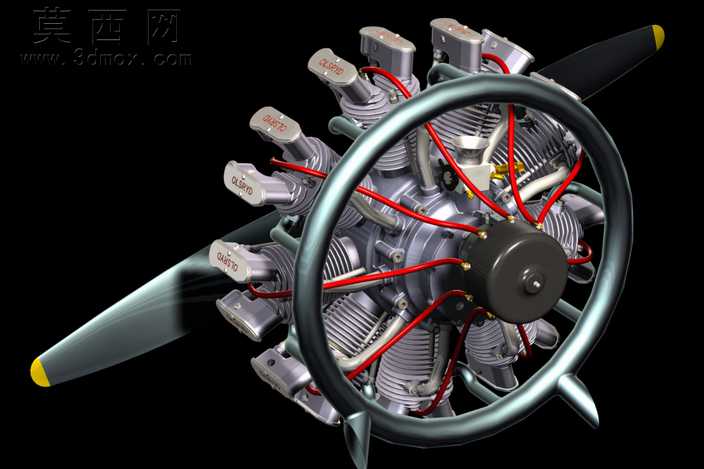

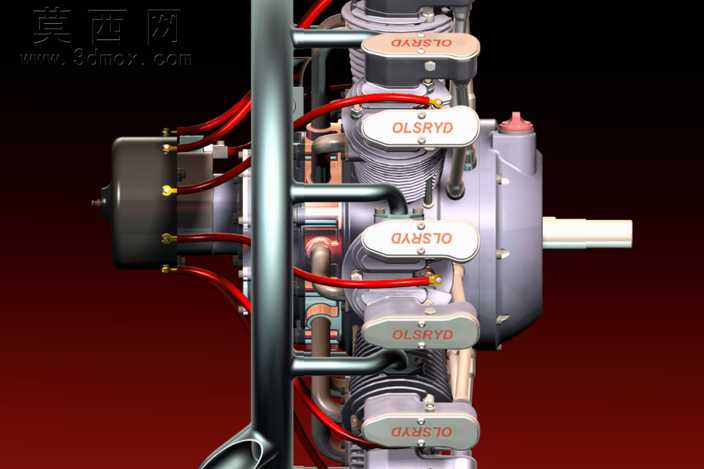

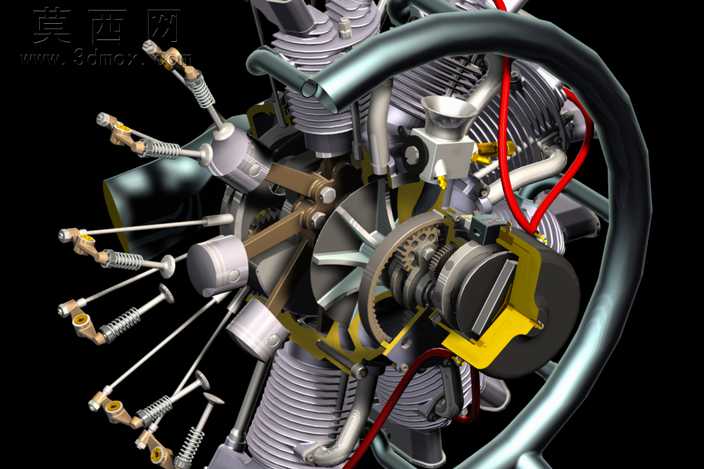

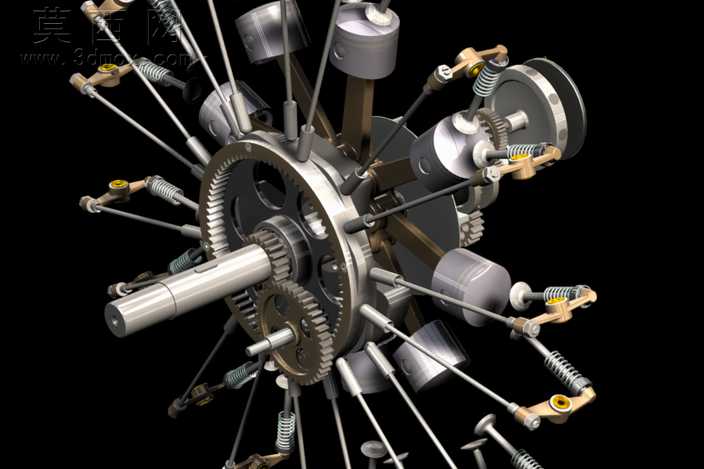

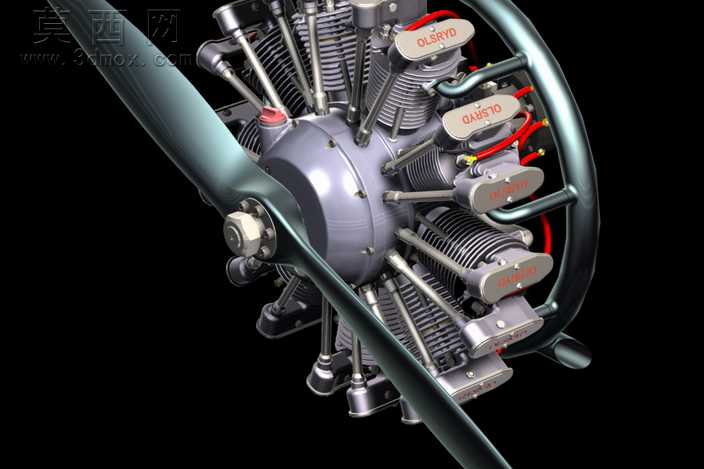

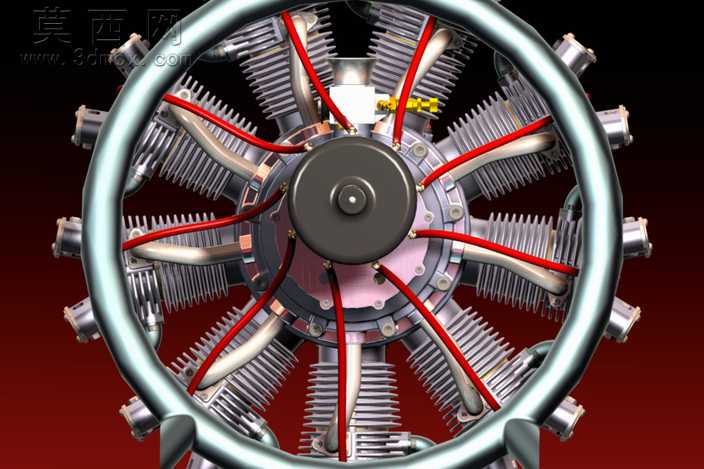

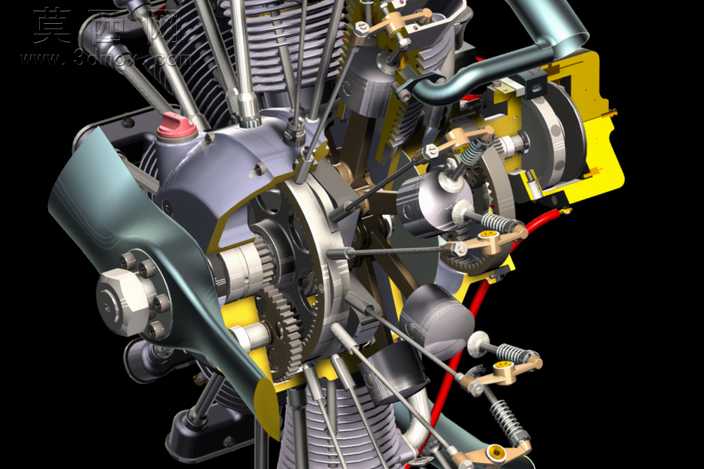

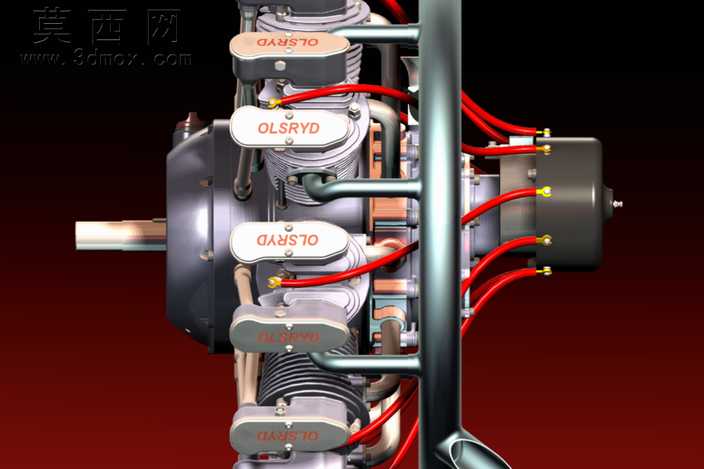

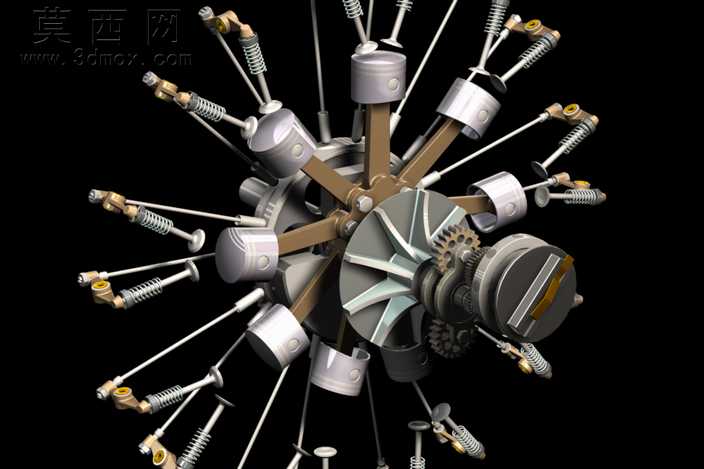

本模型为九缸星形活塞航空发动机的完整三维结构设计，整体采用径向辐射式布局，九个气缸环绕中心曲轴箱均匀排布，搭配前置螺旋桨结构，完整还原了星形航空发动机的经典构型。建模过程中对发动机的核心结构做了全尺寸还原，未借用外部通用零件模型，所有气缸体、活塞、连杆、曲轴、气门机构、凸轮传动组件、点火布线、缸盖散热鳍片均为独立建模完成，各部件的装配关系完全匹配真实星形发动机的机械逻辑。模型针对气门机构做了细节优化，将气门夹角调整至42度，优化了气门座与燃烧室的适配形态，同时调整了摇臂室的结构尺寸，预留出充足的气门间隙调整空间，兼顾了结构合理性与装配工艺性。传动系统部分，精准还原了凸轮传动齿轮网的啮合关系，确保各缸凸轮轴相对于曲轴的相位完全匹配正时要求，还原了发动机反转工况下凸轮轴驱动转速为曲轴1/8、点火驱动反向旋转的正时特性，完整复现了一缸压缩行程上止点的正时定位逻辑。模型对缸体散热鳍片、点火线束、管路接头、螺旋桨桨毂等外观细节做了精细化处理，金属材质的缸体、橡胶材质的密封件、线缆的包覆质感都做了对应的材质区分，渲染效果清晰展现了星形发动机紧凑的径向布局特征。模型可用于航空活塞发动机的结构教学、原理演示，也可作为航空类文创设计、动力系统科普展示的三维参考素材，完整的零件拆分结构也能为同类径向动力装置的设计提供结构参考。
