大承重枢轴门地装铰链结构设计

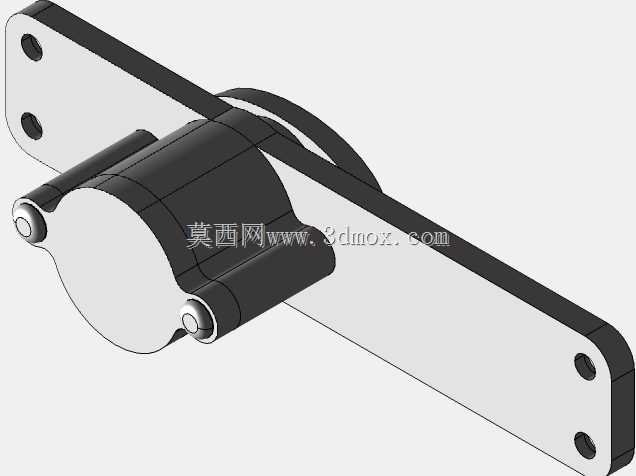

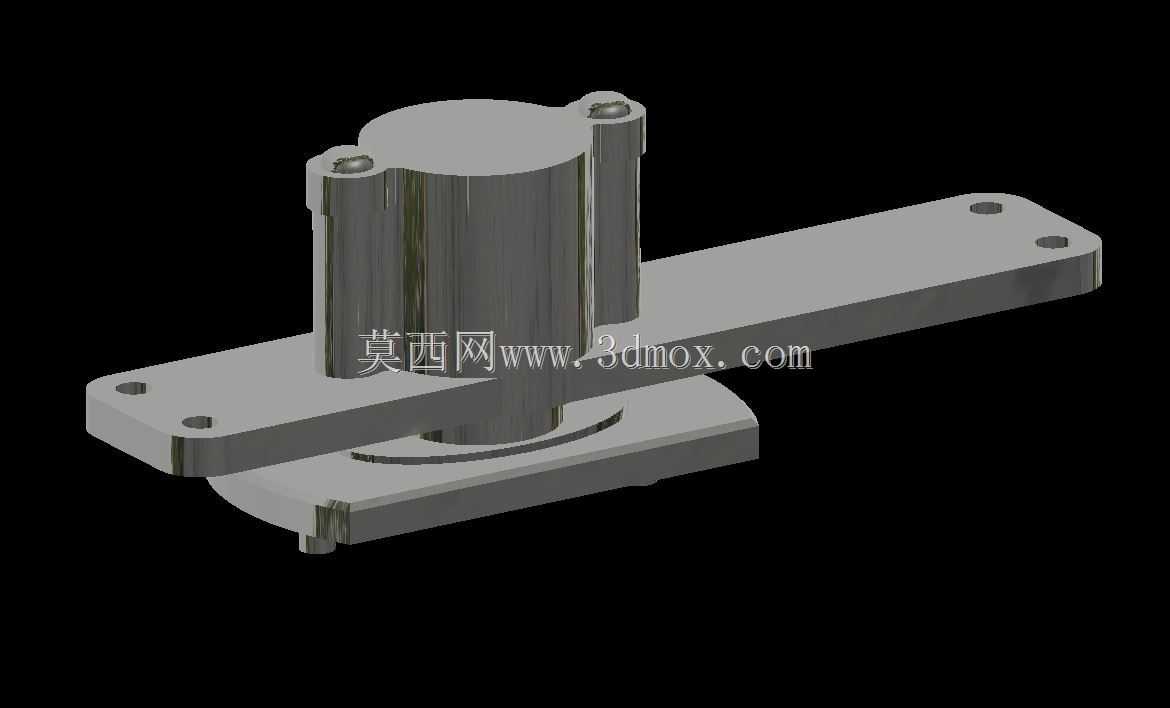

这款枢轴门铰链主要应用于商业空间、高端住宅的大尺寸重型门扇安装场景，常见于展厅入口、酒店大堂、别墅入户等需要打造无框通顶门、超大规格门扇的项目中，区别于普通合页的侧边铰接形式，这类枢轴结构将门扇的受力点从侧边转移到门扇上下的轴心位置，能够承载远高于普通合页的门扇重量，适配500kg级别的厚重门扇，解决大尺寸门扇安装后下垂、开关卡顿的常见工程问题。从结构设计来看，该铰链采用地装式承载主体搭配上门轴的组合形式，地装组件预埋或固定在地面基层，承担门扇几乎全部的竖向载荷，上部转轴仅起到定位防倾的作用，这种受力分配方式大幅降低了门框侧的安装强度要求，即使是无框的石材门、金属门、实木复合门也能稳定安装。主体承载结构采用立式轴套配合推力轴承的设计思路，转动接触面做了耐磨处理，长期高频开关也不会出现轴套磨损导致的门扇下沉问题，转动阻尼均匀，开关门扇时不会出现突兀的顿挫感，部分同类型产品还可搭配阻尼结构实现门扇的自动闭合与定位停门功能。安装边界方面，地装组件的底座采用平板式安装法兰，法兰上预留的多个安装孔位可适配不同的地面固定方式，不管是预埋安装还是后期地面打孔膨胀螺栓固定都能满足，安装时需要注意地装主体的上平面需与完成地面齐平，转轴的中心定位需要与上部轴座严格对中，偏心误差过大会直接导致开关阻力增大、使用寿命缩短。上部连接臂采用长条形平板结构，可根据门扇的厚度调整安装位置，适配不同厚度的门扇安装需求，连接臂上的腰型孔可在安装时进行前后左右的微调，抵消现场施工的尺寸误差，降低安装调试的难度。在三维建模过程中，该模型完整还原了铰链的各个装配零件，包括轴芯、轴套、承载底座、上下连接法兰、固定螺丝等细节，结构装配关系准确，可直接用于门系统的装配干涉检查，也能作为门控五金选型的参考模型，帮助结构设计师在方案阶段确认五金件的安装空间、开孔尺寸，避免后期现场安装时出现五金与基层结构冲突的问题。这类重型枢轴铰链的选型过程中，除了核对额定承重参数，还需要确认门扇的宽度、高度对应的力矩是否在铰链的允许范围内，门扇过宽时即使总重量未达上限，偏载力矩过大也会导致铰链变形损坏，设计时需要根据门扇的重心位置合理调整枢轴的安装点位，平衡开关门扇的力矩，让门扇开关手感更顺滑。
