DRB-P235Z型电动润滑脂泵结构设计

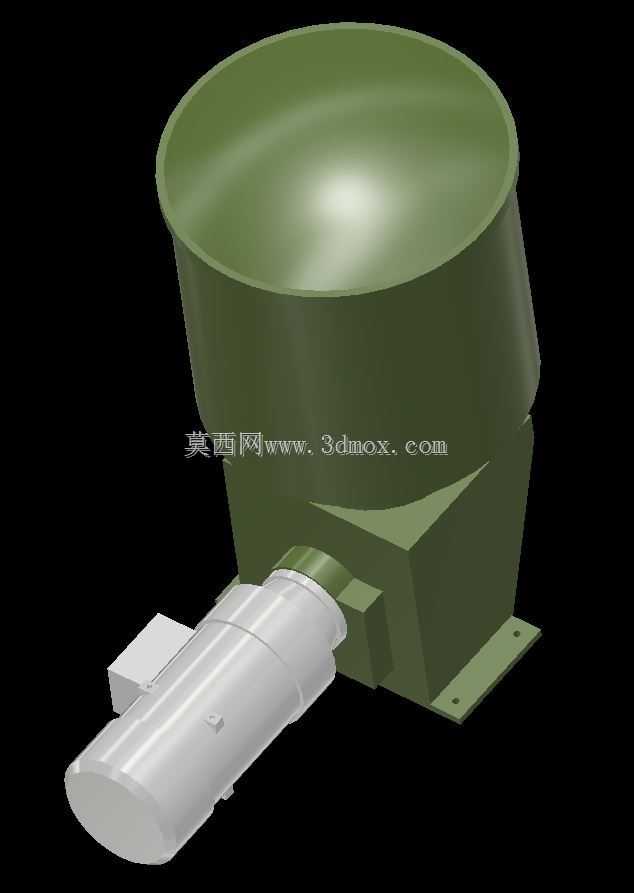

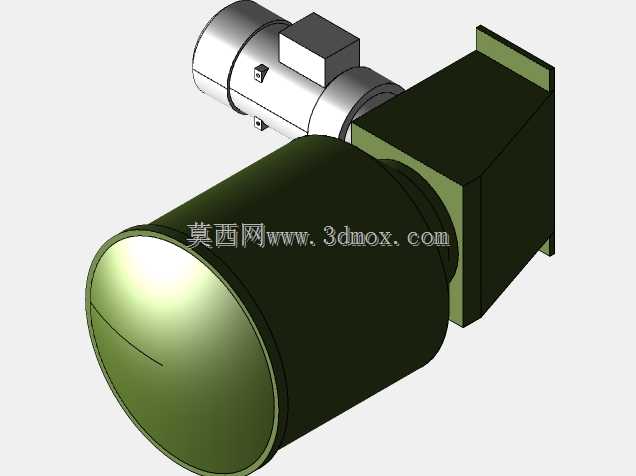

在冶金、矿山、重型机床这类长期连续运转的重载产线场景里，集中润滑系统的可靠性直接决定了核心运动部件的磨损速率与整机运维周期，这款DRB-P235Z型电动润滑脂泵，就是专门适配这类高负荷工况的油脂供给核心单元。从结构设计逻辑来看，整机采用上置储脂桶下置泵体与驱动单元的布局，60升的大容量储脂腔采用上宽下窄的锥桶过渡设计，能够依靠油脂自重持续向下方泵腔喂料，避免高粘度润滑脂在桶壁挂附、架桥导致的吸空问题，储脂桶顶部的大敞口结构也方便运维人员定期补脂，无需拆解过多管路连接件。驱动端采用1.5kW的卧式电机直连泵体传动结构，省去了额外的皮带或链轮传动环节，既压缩了整机的横向安装尺寸，也减少了传动环节的功率损耗与故障点，泵体底部预留的带安装孔的固定支脚，可直接通过螺栓固定在设备机架的预制安装平台上，安装时需保证泵体水平度偏差不超过千分之二，避免内部柱塞组件偏磨导致的供油压力不稳。从功能特性上看，这款泵可稳定输出0-40MPa范围的供油压力，能够通过单线或双线分配器，将润滑脂定量输送到数十个甚至上百个分散的润滑点，覆盖轴承座、齿轮啮合面、导轨滑动面等需要定期补脂的部位，相比人工手动注脂，不仅注脂量更精准，也能避免人工补脂不及时导致的设备干磨故障。建模过程中对各部件的装配边界做了精准还原：储脂桶与下部泵体的连接法兰、电机与泵体的定位止口、出油口的管螺纹连接尺寸都严格按照实物测绘参数设定，泵体侧面预留的压力传感器、安全阀安装位也做了结构保留，方便设计人员直接将该模型嵌入整套集中润滑系统的三维装配体中，做管路布局干涉检查、安装空间校核时无需二次调整结构尺寸。实际选型应用中，这类润滑脂泵通常配套在钢厂连铸线、矿山破碎机、大型压力机等设备的润滑系统里，储脂容量可支持单班甚至数天的连续供脂需求，无需频繁补脂，电机的防护等级适配多粉尘、有轻微油污的工业车间环境，泵体内部的柱塞副采用硬质合金研磨配合，能够耐受润滑脂内少量杂质的磨损，长期运行稳定性更强。
